腐蝕試(掛)片法被廣泛的用來檢測和監(jiān)測特定材料或介質(zhì)腐蝕情況的重要手段,其數(shù)據(jù)的真實性將直接影響相關(guān)研究結(jié)果及防腐蝕措施的適用性,如緩蝕性研究和評價。腐蝕試片作為該方法的重要組成部分,其質(zhì)量將對數(shù)據(jù)產(chǎn)生重要影響。

腐蝕試(掛)片懸掛于測試容器內(nèi)、現(xiàn)場檢測換熱器或測試管道上，測定腐蝕用的標(biāo)準(zhǔn)金屬試片。用以檢測或評價冷卻水系統(tǒng)的腐蝕狀況。一般將預(yù)先處理和稱重后的金屬試片置人測試系統(tǒng)一段時間(如30一90天)，也可將同一組試片分不同時間取出，例如30天、60天、90天等。長年觀察時，每次放12個或24個試片，每月取出1或2片，清洗稱重，確定金屬腐蝕失重程度(以密耳屏汁，lmpy = 0.0254rnmla ) ,腐蝕的類型以及點蝕深度等分別測定腐蝕速度，后繪出腐蝕速度一時間曲線。

腐蝕試片的監(jiān)測時間一般為30～90天，也可將同一組試片分不同時間取出，例如30天、60天、90天等。長年觀察時，每次放12個或24個試片，每月取出1或2片，分別測定腐蝕速度。后繪出腐蝕速度一時間曲線。

加工執(zhí)行標(biāo)準(zhǔn):HG/T 3523-2008 冷卻水化學(xué)處理標(biāo)準(zhǔn)腐蝕試片技術(shù)條件

適用領(lǐng)域:適用于水質(zhì)管理和水質(zhì)處理劑的研究工作以及其它體系的腐蝕研究和監(jiān)測

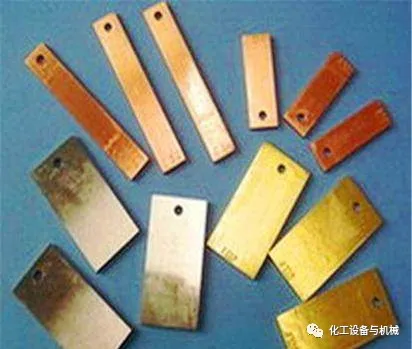

常見材質(zhì):A3碳鋼試片、20#碳鋼試片、不銹鋼試片、黃銅試片、紫銅試片、鋁試片、鑄鐵試片等。

常用規(guī)格：ⅰ型50×25×2mm ⅱ型72.4×11.5×2mm；ⅲ型40×13×2mm

標(biāo)準(zhǔn)腐蝕試片,測腐蝕掛片規(guī)格:ⅰ型 50×25×2

保存、使用方法：

1. 將標(biāo)準(zhǔn)腐蝕試片（測腐蝕掛片）在蒸餾水中用脫脂擦洗一遍，再用蒸餾水沖洗15秒鐘；

2. 將標(biāo)準(zhǔn)腐蝕試片（測腐蝕掛片）在化學(xué)純無水乙醇（50ml/每10片）中用脫脂擦洗兩遍；

3. 標(biāo)準(zhǔn)腐蝕試片（測腐蝕掛片）置干燥濾紙上，冷風(fēng)吹干；

4. 標(biāo)準(zhǔn)腐蝕試片（測腐蝕掛片）用濾紙包好，置干燥器中，24小時后稱重待用。

5. 原封裝的試片置無腐蝕性氣體處，防潮存放；

6. 已啟封而未用完的標(biāo)準(zhǔn)腐蝕試片（測腐蝕掛片），仍置于防銹紙內(nèi)，放在干燥器中。

7、掛片器安裝部位可根據(jù)測試目的確定。應(yīng)優(yōu)先選擇腐蝕最嚴重和溶解氧含量有代表性的部位。

8、應(yīng)注意試片在系統(tǒng)中的懸掛方向，使腐蝕產(chǎn)物不致在相鄰試片上散落。

9、試片上懸掛位置應(yīng)相對固定，并使同一部位的各試片處在相同的環(huán)境條件下。

10、安裝過程中，不允許用手或其他臟物接觸掛好的試片。

新掛片處理（密封包裝的標(biāo)準(zhǔn)掛片）：

1．將新掛片浸入無水乙醇中用脫脂棉擦洗兩遍；

2．然后再移入清潔的無水乙醇中浸泡片刻；

3．置干凈濾紙上，冷風(fēng)吹干；

4．用濾紙包好，置干燥器中，24小時后稱重待用（稱重至0.1g）。

用后掛片的處理：

1.將用后的掛片小心取出，觀察記錄表面狀況后再處理；

2.對腐蝕沉積不明顯的，用繪圖橡皮擦拭，使其露出金屬本色，然后浸入無水乙醇中用脫脂棉擦洗兩遍，再浸入清潔的無水乙醇中浸泡片刻，取出，置干凈濾紙上，冷風(fēng)吹干，用濾紙包好，置干燥器中，24小時后稱重（稱重至0.1g），得出失重，計算腐蝕率；

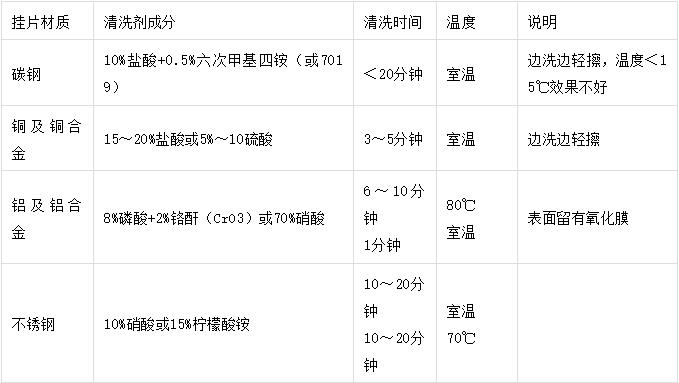

3.對腐蝕沉積物較多的掛片，先用化學(xué)清洗法除去腐蝕產(chǎn)物，常用化學(xué)清洗劑的配制及說明如表所示：

化學(xué)清洗后的掛片應(yīng)立即浸入5N的氫氧化鈉溶液中鈍化片刻，取出后浸入清潔的無水乙醇中，用濾紙擦干，然后用繪圖橡皮擦拭，露出金屬本色，后處理步驟同上述2處理。

腐蝕速度的測定：

由試片的總表面積、金屬的密度、試驗時間、試片的失重，按下面兩個計算式算出金屬的腐蝕速度：

腐蝕速度=87.6△W/(Sρt)  mm/a

腐蝕速度=3449 △ w／( Sρt )   mpy

式中  △W——試片的失重，mg；．

S——試片的總表面積，cm2；

ρ ——金屬的密度，g／cm。(如：碳鋼7．85，不銹鋼7．92，黃銅8．50，鋁2．70)；

t——試驗時間，h。
