項目介紹

近年來，隨著城市軌道交通的快速發展，地鐵運營里程快速攀升。地鐵作為城市地下雜散電流最大來源，對管道產生腐蝕的影響最為強烈。雜散電流會對管道的陰保電位產生嚴重的干擾，加速管道腐蝕，或者導致金屬表面析氫，防腐層剝離破壞，影響管道的安全運行。

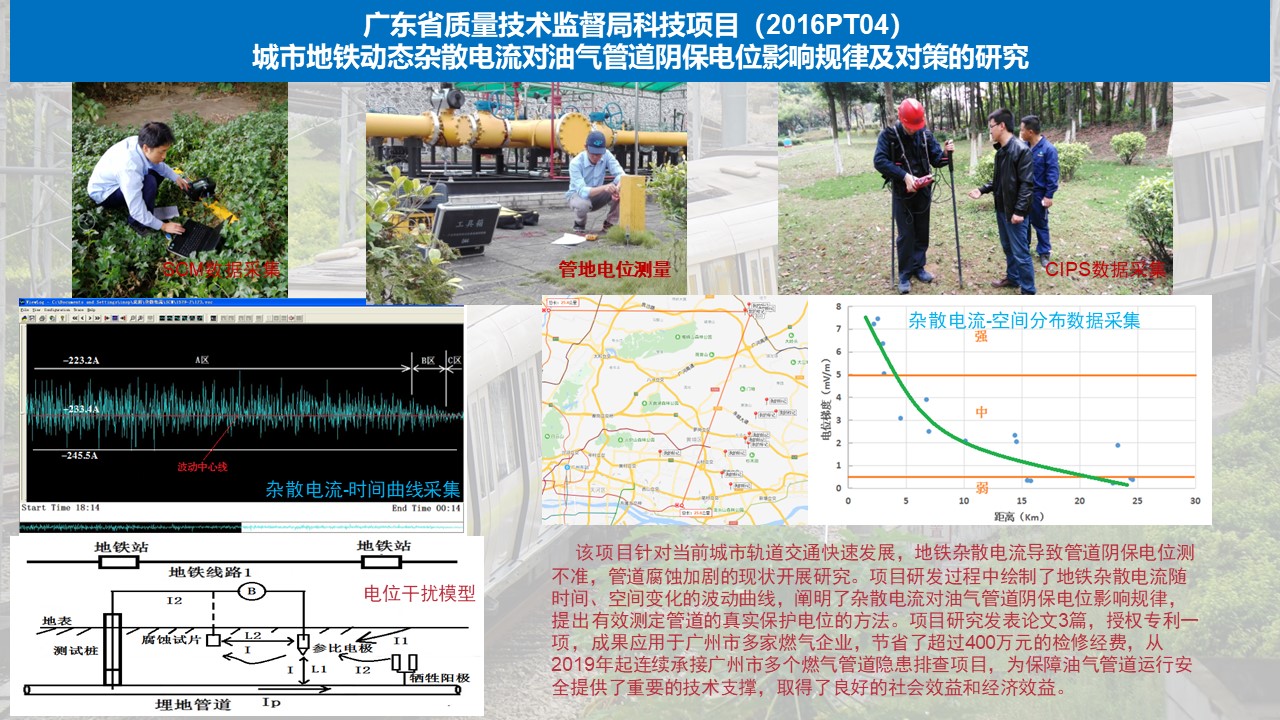

本項目承擔單位為廣州特種承壓設備檢測研究院，項目與廣州市“油氣管道隱患整治回頭看”項目相結合，采用理論分析、現場試驗相結合的方法進行研究，通過建立雜散電流在土壤中的流動路線模型，采用SCM雜散電流測試儀對地鐵線路伴行的油氣管道雜散電流進行長時間監測，分析雜散電流圖像特征，結合CIPS密間隔電位測量、腐蝕試片法、極化探頭法對管道陰極保護電位進行測量，再通過土壤電阻率測試、土壤含鹽量、含水量分析，從豐富全面的數據中總結出了城市地鐵動態雜散電流對油氣管道陰保電位影響的規律，并給出了準確的雜散電流和陰保電位測試方法，以及可靠的雜散電流防治措施。

本項目歷時三年完成，取得了豐富的成果，包括：

1、繪制了動態雜散電流-陰保電位時間、空間分布曲線圖，闡明了地鐵從運行到停運階段雜散電流的分布規律，為項目后續縱向和橫線拓展奠定了基礎。

2、對比分析了各方法測試結果，建立了管道陰極保護電位在動態雜散電流影響下的極化模型，制作電流回路模型圖，提出采用極化探頭長期極化，配合瞬時電位測試儀測試的方法，能夠有效測定管道的真實保護電位，將誤檢率降低到5%以下。

3、設計了一套土壤表面電位梯度專用測量裝置，能夠極大減少環境因素的干擾，快速測量并計算土壤表面電位梯度，定位雜散電流源，為油氣管道運營單位開展雜散電流整治提供支撐。

自2017年開始，該項目的研究成果先后應用于廣州市多家燃氣公司管道檢驗檢測中，累計為企業節省搶修維護成本超過400萬元以上。從2019年項目驗收至今，廣州特種承壓設備檢測研究院連續承接多個油氣管道隱患排查政府采購項目，為保障廣州市油氣管道運行安全，提供了堅實的技術支撐，實現了良好的經濟效益和社會效益。
