【文章信息】

Chengcheng Pan, Yang Song, Weixian Jin, Zhenbo Qin, Shizhe Song, Wenbin Hu, Da-Hai Xia. Enhancing the Stability of Passive Film on 304 SS by Chemical Modification in Alkaline Phosphate–Molybdate Solutions. Trans Tianjin Univ，2020：https://doi.org/10.1007/ s12209-020-00238-8

【本文亮點】

提出了一種堿性條件不銹鋼表面改性的新方法，改性后使鈍化膜含Mo和P。

【內容簡介】

提出了堿性磷酸鹽-鉬酸鹽鈍化液用于增強304不銹鋼鈍化膜耐蝕性的方法。處理后的304SS表面形成了富含P元素的均勻致密的鈍化膜，耐蝕性有所增強，且鉬酸鹽與磷酸鹽在鈍化過程中存在協同作用。鈍化溫度和時間對304SS的鈍化效果影響十分顯著，鈍化溫度過高、時間過長，會導致鈍化處理形成的鈍化膜變得不穩定。

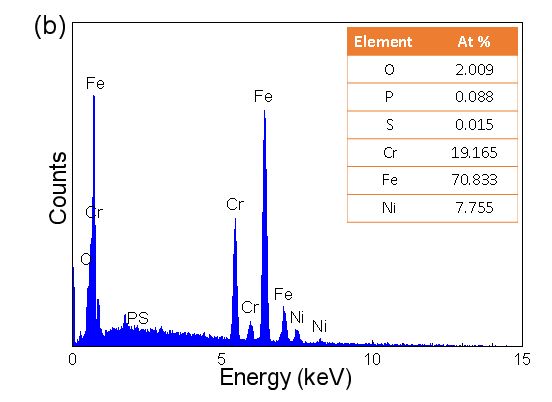

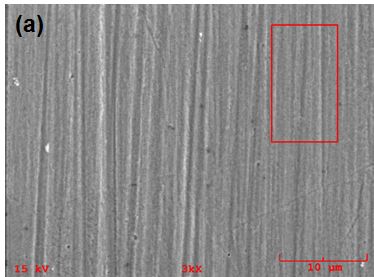

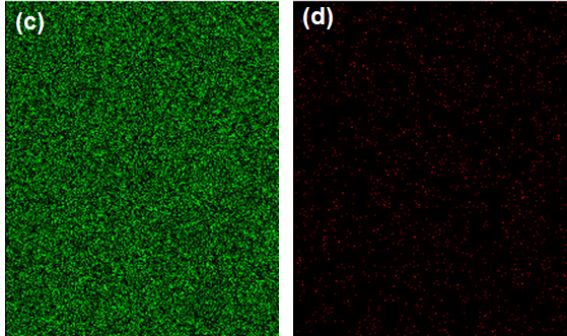

Fig. 5  Surface morphology and energy spectrum of untreated 304 SS: a SEM image, b EDS analysis, c Fe mapping, d P mapping

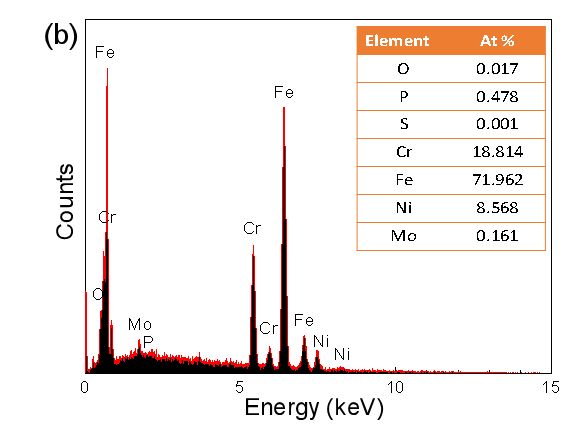

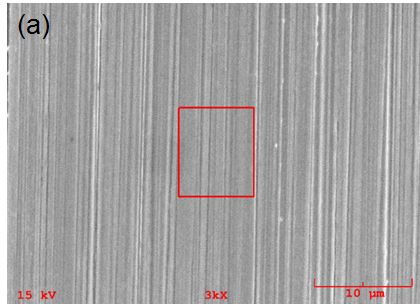

Fig. 6 Surface morphology and energy spectrum of 304 SS passivated at 80 °C for 30 min in alkaline phosphate–molybdate passivation solution. a SEM image, b EDS analysis, c Fe mapping, d P mapping, and e Mo mapping

【通訊作者】

夏大海博士，天津大學材料科學與工程學院教師，2013~2014年在加拿大阿爾伯塔大學攻讀博士后，師從駱靜利（Jing-Li Luo）教授。

目前擔任中國腐蝕與防護學會“青年工作委員會”及“腐蝕電化學及測試方法委員會”委員。主要研究方向是腐蝕、電化學和表面科學的跨學科研究

相關論文信息

論文原文在線發表于Trans Tianjin Univ

論文網址：

https://link.springer.com/article/10.1007/s12209-020-00238-8

DOI:https://doi.org/10.1007/ s12209-020-00238-8
