導讀：具有微米級或納米級結構的涂層總是通過各種技術來制造，以滿足特殊工作條件下獨特性能的要求。制備工藝的不同往往導致其性能差異很大，即使是同一種涂層材料。高性能涂層完全取決于表面完整性、形態、微觀結構、應力狀態、界面結構、內聚力和附著力，這些都受制備工藝的強烈影響。因此，如何利用眾多的沉積技術設計出合適的制備工藝，生產出滿足要求的高性能涂層，才是真正的問題。這項工作旨在回答這個問題。我們首先討論了制造高性能涂層的總體策略，包括沉積技術、涂層和表征。然后，我們繼續研究保護涂層和功能涂層的卓越性能和耐久性。這些策略很容易應用于制造各種高性能保護和功能涂層。

涂料包括金屬、陶瓷、有機物、有機無機復合物等，廣泛應用于工具、模具、汽車、化工、核能、機械、電子、電池等行業，以提高其性能，延長部件壽命和零件通過各種技術。其中，等離子沉積和噴涂是高性能涂層的重要工藝。通常，功能性和防護性涂層總是通過控制化學成分、微觀結構和界面來合成以滿足獨特性能的要求。可以將多種元素添加到主要晶體結構中以形成固溶體。添加的元素也可以轉換主體結構或轉換為不相容的階段作為第二階段。在大多數情況下，高性能復合涂層是通過基于等離子體的技術反應沉積的，以滿足復雜條件下的特定需求。正如某些科研人員早先所建議的那樣，脈沖直流電源和反應氣體的分壓控制使它們能夠以高沉積速率反應沉積非導電氧化物薄膜。各種新技術的發展旨在增強濺射原子的電離以獲得高性能涂層。一些科研人員發現大多數技術通常達到高達 50% 的電離度，甚至在某些情況下高達大約 90%。然而，隨著高功率脈沖磁控管濺射 (HiPIMS) 的發展，HiPIMS 放電在反應濺射中提供了更高的等離子體密度和高電離分?jǐn)?shù)。

包括電弧噴涂、火焰噴涂、等離子噴涂和爆炸噴涂在內的噴涂技術是工業應用中眾所周知的靈活工藝。此外，它們可以有效地用于超厚涂層（厚度超過數百毫米）、高熔點材料、大型零件等。但是，高溫的高速噴涂粒子總是導致基材和涂層的熱效應和轟擊缺陷, 這導致涂層的應力狀態、相、微觀結構和性能的不確定性。采用常壓等離子噴涂 (ASP) 的冷噴涂 (CS) 是一種相對較新的熱噴涂技術。它可用于沉積厚的 Inconel 718 涂層，與 ASP 沉積的這些涂層相比，顯示出更硬、更致密、應力更低、附著強度更高。因此，CS 被認為是一種有前途的替代 APS 或高速氧燃料作為 Inconel 718 部件修復技術的方法。這些高速噴涂方法以及新興技術都被省略了。例如，液體原料等離子噴涂或氣溶膠噴涂用于高性能涂層的沉積。

除了化學成分和結構的影響外，微米或納米級結構也具有作用，在許多情況下，根據等離子體特性，在涂層的性能中起著關鍵作用。化學成分和微觀結構受到調制脈沖功率磁控濺射和HiPIMS產生的高等離子體離子通量的強烈影響。納米結構、多層、納米復合涂層在硬度、韌性、耐磨、腐蝕、光學、電學、磁性等方面具有卓越的性能。

為了滿足惡劣工況下對高性能部件的要求，可根據要求精確生產出柔性硬質、硬質而韌、超硬而韌、超導等優越性能的涂層，需要這些來實現對表面完整性、形貌、微觀結構、應力狀態、界面結構和內聚/粘附的精確控制。因此，在實際應用中，技術與工藝、組成、結構、性能和耐久性之間存在復雜的關系。圖1顯示了高性能涂層沉積的體心四面體關系，通過成分、結構和性能之間的可控相互作用，說明了耐久性相對于技術和工藝的重要性。

北京師范大學核科學與技術學院研究團隊將本綜述共分四節，第一節為介紹，第二節為高性能涂料的總體策略，第三節為防護涂料的卓越性能和耐久性，第四節為功能性涂料。涂層的性能和耐久性受到涂層設計和制備技術的強烈影響。本文綜述了高性能涂層的最新進展和策略，特別是通過等離子體沉積和噴涂沉積的涂層，因?yàn)樗鼈冊谘芯亢凸I(yè)領域的廣泛應用。從結構上看，涂料分為五類，即單晶、多晶、無定形和有機和有機-無機。表2.1、表2.2總結了選擇策略。熵控多組分涂層，如高熵合金和高熵陶瓷涂層，逐漸成為高性能涂層的重要發展方向。由于其在極端惡劣環境中的獨特性能，它們在研究和工業應用中引起了越來越多的興趣。

相關研究成果以題“Recent advances and strategies for high-performances coatings”發表在國際期刊Progress in Materials Science上。

鏈接：https://www.sciencedirect.com/science/article/abs/pii/S0079642523000579

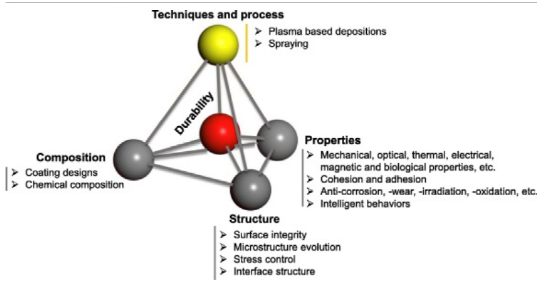

圖1 高性能涂層沉積的體心四面體關系，通過成分、結構和性能之間的可控相互作用，說明了耐久性相對于技術和工藝的重要性。

高性能涂層總是結合兩種或多種優異性能，具體取決于表面完整性、微觀結構演變、應力控制以及內聚力和附著力。圖 11 展示了制備技術和表面完整性控制因素的途徑。涂層的微觀結構演變與多晶涂層競爭生長過程中的生長溫度 T*、沉積離子的動能 E* 和厚度 t* 密切相關.該關系在文中的擴展結構區域圖（圖 2）中進行了總結。目前，精確控制工藝技術、化學成分、結構、性能和耐用性之間的關系仍然是一個挑戰。數字化智能制造的發展或許可以整合復雜的關聯關系。

沉積保護涂層以延長刀具在惡劣工作條件下的使用壽命。堅硬而堅韌的涂層代表了一類新型高性能涂層，由于其表面完整性高、微觀結構致密，因此具有出色的摩擦學性能。堅硬而堅韌的涂層具有高表面完整性、完全致密的微觀結構和低殘余壓應力。這些特性允許在硬度 H ≥ 20 GPa、H/E*≥0.1、H3/E*2 ≥ 0.3、彈性恢復 We ≥ 60 % 和斷裂韌性 KIC ≥ 1 MPa·m1/ 方面實現更高的性能2.結合深振蕩磁控管濺射和脈沖直流磁控管濺射，反應沉積了具有不同 Si 含量的堅硬而堅韌的 CrN/Si3N4 多層涂層。此外，超硬而堅韌的 Ti-C-N 涂層是通過高功率脈沖磁控濺射沉積的，具有出色的抗摩擦腐蝕能力，系數低至 0.03。表 3.1 總結了保護涂層的卓越性能、耐久性和策略。為應對極端苛刻的服役環境，調整性能優越的防護涂料策略已勢在必行。

功能涂層具有光學、熱電、磁學特性或生物相容性，這些特性受缺陷、表面完整性、界面結構、相控制、微觀結構和厚度的強烈影響，這取決于沉積技術。表 4.3 總結了功能性涂層的卓越性能、耐久性和策略。

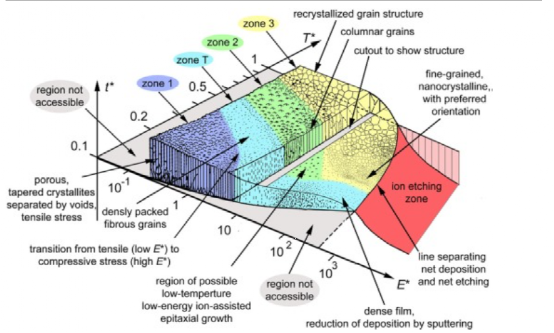

圖2 基于高能沉積的擴展結構區圖.在以凈膜厚t*為縱軸，廣義同源溫度T*和歸一化動能通量E*為橫軸的三坐標系統中。區域之間的邊界是漸進的，僅用于說明。軸上的數字僅用于方向 - 實際值取決于材料和許多其他條件，因此讀者應避免閱讀特定值或預測。

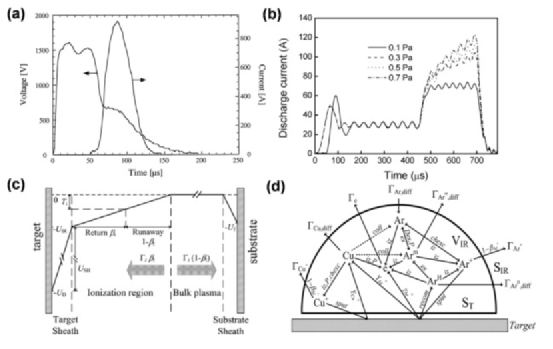

圖3 （a）用于銅涂層沉積的HiPIMS和MPPMS脈沖形狀，（c）靶材和基板之間的MPPMS等離子體放電，包括靶鞘，電離區，體等離子體和基板鞘，以及電勢分布和離子返回和失控的可能性。

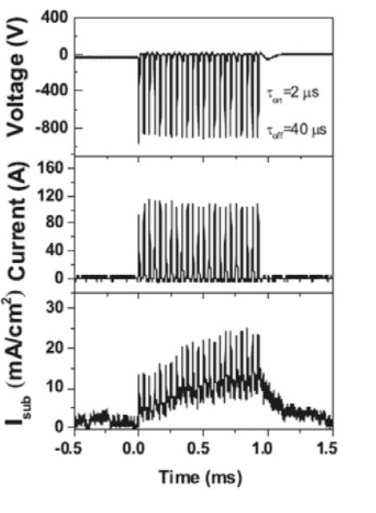

圖4 用于CrN/TiN超晶格涂層沉積的1 ms DOMS脈沖的放電電壓和電流振蕩波形以及脈沖內襯底電流密度。

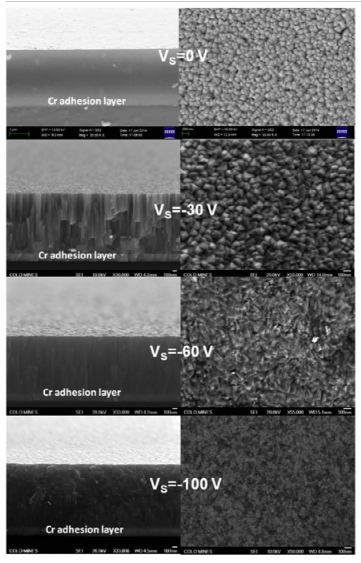

圖5 通過結合DOMS + PDCMS技術沉積在各種Vs上的CrN / TiN超晶格涂層的橫截面和頂視圖SEM顯微照片。隨著Vs的增加，可以清楚地觀察到表面完整性的演變，包括表面形貌，微觀結構，缺陷和晶粒尺寸。

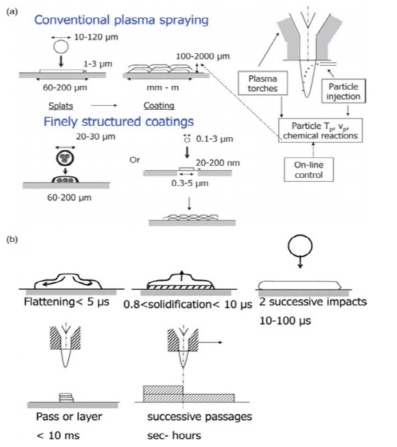

圖6 直流等離子噴涂涂層形成原理。（a） 傳統和精細結構涂層中的典型顆粒和碎片尺寸。（b）涂層形成的時間范圍。

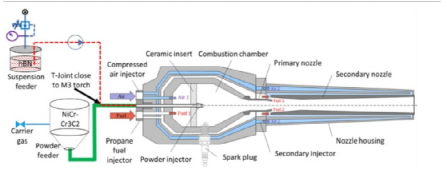

圖7 在HVAF系統中引入雙原料的布置示意圖。

圖8 本研究中用于冷氣噴涂的設置示意圖。噴槍安裝在機器人系統上，以提供所需的光速。

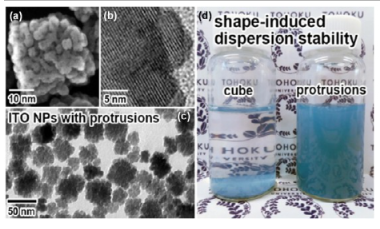

圖9 （A-C）突起形銦錫氧化物顆粒的SEM和HRTEM圖像和形狀誘導的分散穩定性。

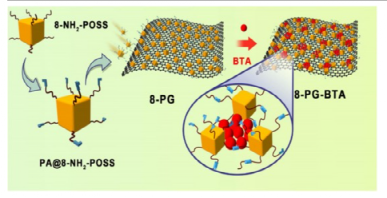

圖10 石墨烯基納米容器的制備工藝及BTA負載。

圖11 制備技術和控制因素與表面完整性相關性的路線圖。

圖12 沉積在AISI 304L不銹鋼上的TiAlSiN涂層的橫截面和俯視圖FESEM顯微照片，通過DOMS：（a，b）-30 V的各種基材偏置;（C，D） ?60 V 和 （E，F(xiàn)） ?120 V 。

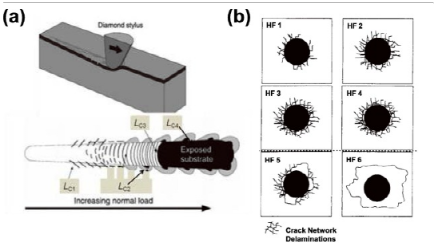

圖13 （a）劃痕測試和與粘合失效相對應的臨界載荷的示意圖，（b）VDI指南3198中標準化的HF粘合強度質量。

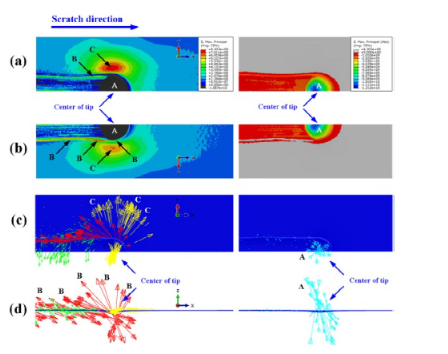

圖14 在 0.11 Pa 時，法向載荷為 21.0 N 時銅膜的最大主應力 σ1：（a） 輪廓圖（外表面視圖），（b） 輪廓圖（界面視圖），（c） 應力方向（外表面視圖）和 （d） 應力方向（橫截面視圖）。

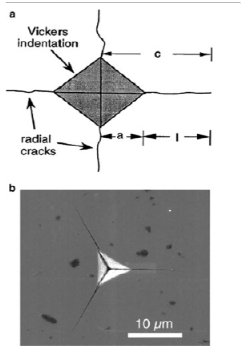

圖15 （a）維氏壓痕徑向裂紋示意圖，以及超低負載納米壓痕徑向裂紋。

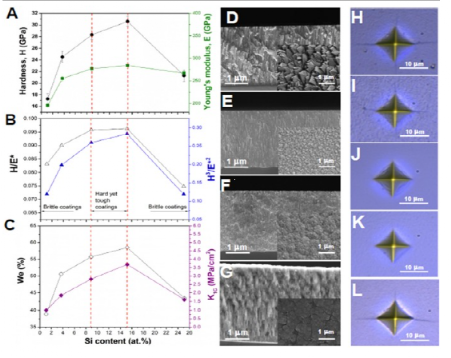

圖16 CrN/Si3N4 多層涂層的微觀結構和機械性能：A，硬度和楊氏模量。B、H/E* 和 H3/E*2 比率。C，我們和 KIC。D-G，不同Si含量涂層的場發射SEM形貌。H-L，微壓痕的光學形態 。

圖17 Si開裂后含15.2 at.%Si的CrN/Si3N4多層涂層的截面形貌：A，涂層沿Si基體協同變形開裂。B、裂紋準備。C、涂層邊緣變形的詳細信息從白色方塊從A[16]。

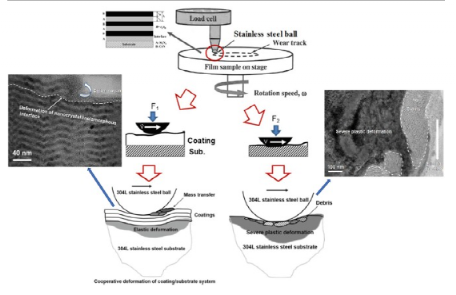

圖18 干滑磨損試驗中CrN/Si3N4多層涂層中納米晶/非晶界面在不同法向載荷下的變形，其中兩張HRTEM圖像顯示了在1 N和4 N法向載荷下的詳細協同變形。

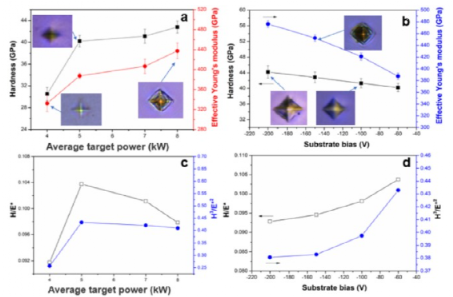

圖19 a, b, 硬度 (H), 有效楊氏模量 (E*)；c、d、H/E* 和 H3/E*2 HiPIMS 在各種目標功率和負基板偏壓下沉積的 Ti-C-N 涂層的比率。在 a 和 b 中插入微維氏壓痕。

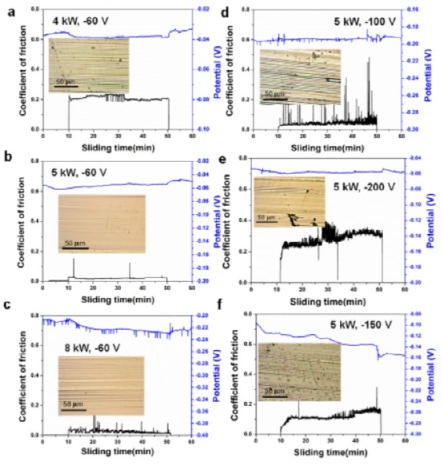

圖20 使用HiPIMS沉積的Ti-C-N涂層在不同目標功率和負基底偏差下沉積在3.5wt%NaCl水溶液中的摩擦腐蝕行為。

圖21 等離子體源在700°C的工藝溫度下對純金屬Ti樣品進行4小時的處理：（a）氮化層的光學顯微照片;（b） XRD圖譜;（c）3.5wt%和6.0wt%NaCl水溶液中的循環動電位極化曲線[77]。

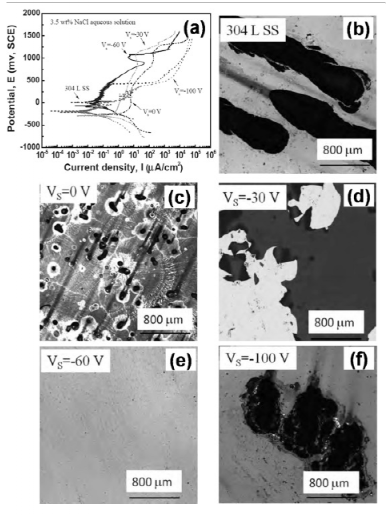

圖22 在由DOMS + PDCMS組合沉積的3.5wt%NaCl水溶液CrN/TiN超晶格涂層中的耐點蝕性：（a）循環動電位極化曲線;（b） 基材表面被腐蝕;（C-F）在-30至-100 V基底偏置處沉積的涂層表面被腐蝕。

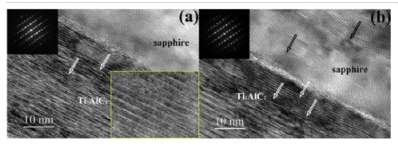

圖23 插入選定電子衍射圖的原始Ti3AlC2藍寶石樣品的HRTEM圖像：（a）沉積，（b）以5×1019離子/m2的劑量照射金離子樣品。

圖24 TiN涂層的橫截面透射電鏡顯微照片：（a）沉積在700°C，（b）以4×1016cm2的劑量在12keV下照射，（c）在35keV下以1×1017/cm2的劑量照射，（d）在500°C下沉積，（e）在350°C下沉積，（f）在室溫下以2keV照射，劑量為4×1016cm2。

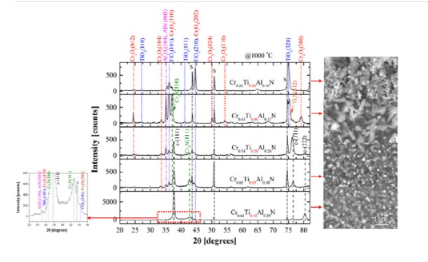

圖25 在環境空氣中以1000°C退火后CrTiAlN涂層的XRD圖譜和頂視圖SEM顯微照片。

圖26 在過渡區沉積在不同PO2處的DOMS AlxOy涂層的橫截面SEM顯微照片0.0087 Pa，（b）0.0`1 07 Pa，（c）0.0116 Pa，（d）0.0128 Pa，（e）0.0143 Pa和0.0172 Pa。

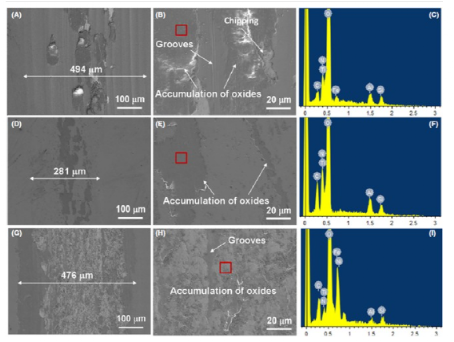

圖27 磨損軌跡的FESEM顯微照片和TiAlSiN納米復合涂層沉積的EDS結果 - 在-30V （A-C），-60V （D-F）和-120 V （G-I）通過DOMS沉積。

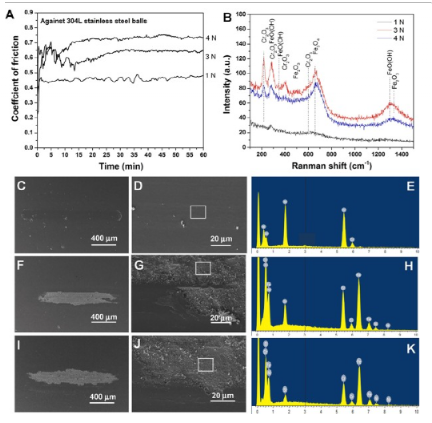

圖28 CrN/Si3N4多層涂層的摩擦和磨損性能，15.2 at.% Si：A，摩擦系數。B，磨損表面的拉曼光譜。C-E，在1 Hz下，1 N、3 N（F-H）和4 N （I-K）法向載荷下磨損表面的表面形態和EDS。

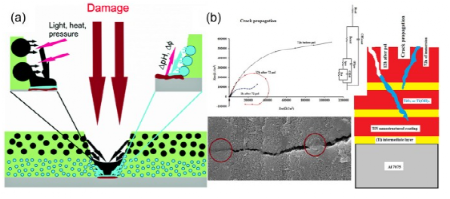

圖29 （a）基于納米容器的自修復涂層的概念Ti / TiN涂層在電化學極化和阻抗中的自愈行為。

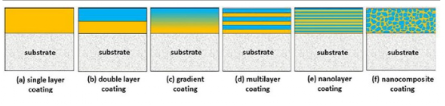

圖30 主要使用的涂層結構示例。

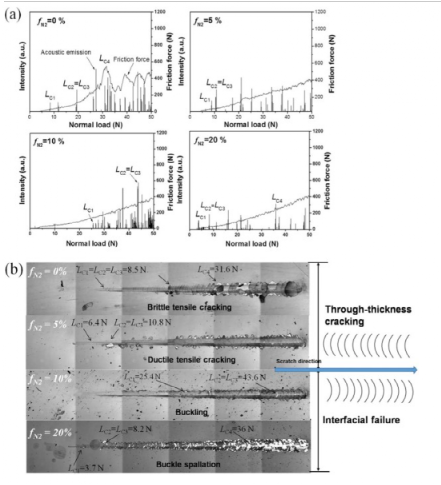

圖31 TiAlSiN涂層在各種fN2處沉積的摩擦力和聲發射曲線以及劃痕。

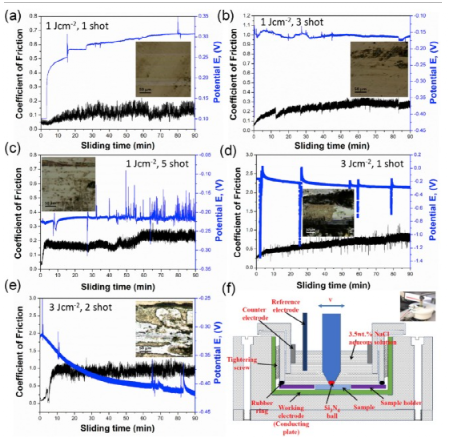

圖32 在3.5 w.t%NaCl水溶液中OCP和COF的變化隨滑動時間的變化，以及以1-3 Jcm-2的能量密度和1-5的噴射次數照射涂層摩擦腐蝕軌跡的插入光學顯微照片。

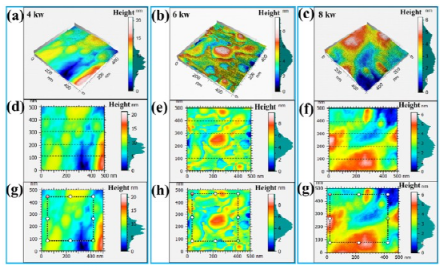

圖33 HiPIMS在不同功率下沉積的TiSiCN納米復合涂層的表面形貌和粗糙度。

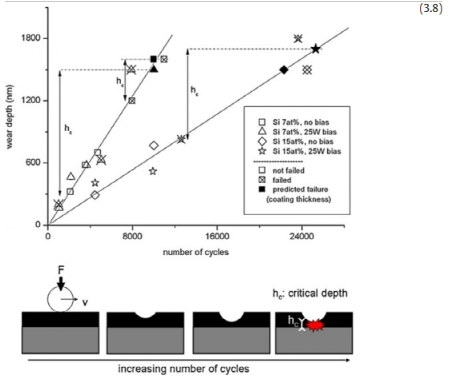

圖34 TiAlSiN薄膜的磨損深度延伸表明涂層失效。開放符號對應于未失效的涂層，填充符號對應于預測的失效（用涂層厚度估計），交叉符號對應于失效的涂層。

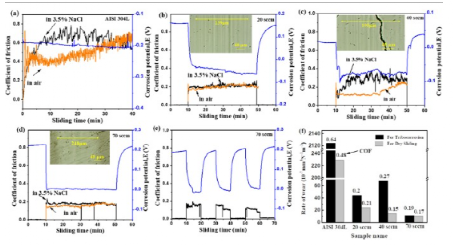

圖35 與AISI 304L不銹鋼相比，在20、40和70sccm下沉積在3.5wt%NaCl水溶液和空氣中的nc-TiC/a-C：H納米復合涂層的COF、OCP和比磨損率，以及插入的磨損表面圖像。

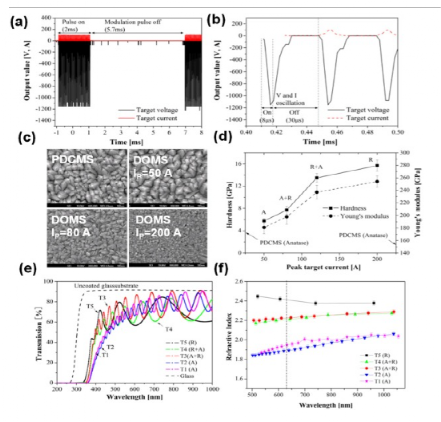

圖36 （a） 典型DOMS脈沖的放電電壓和電流振蕩波形，（b）2000 μs DOMS脈沖內的單次放電電壓和電流振蕩;（c） 由DOMS和PDCMS沉積的TiO2薄膜的微觀結構;（d） 二氧化鈦薄膜的硬度和楊氏模量;（e） 使用 DOMS （T2–T5） 和 PDCMS （T1） 以及未鍍膜的玻璃基板沉積在玻璃基板上的 TiO2 薄膜的紫外-可見透射光譜。TiO2薄膜（T2-T5）和（T1）的折射率。

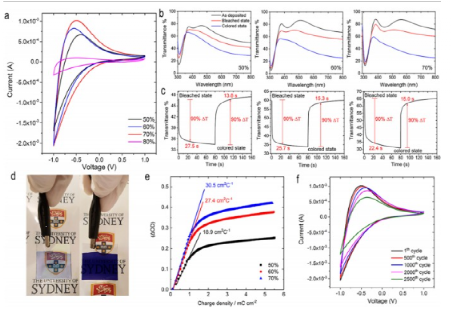

圖37 HiPIMS 濺射 WO3/Ag/WO3 涂層的 EC 行為表征。(a) 以各種 O2/(O2 Ar) 流速比沉積的 DMD 結構的 1 M LiClO4 - PC 電解質中的 CV，在 1.0 和 - 1.0 V 之間的電壓下以 100 mV/s 的掃描速率測量（有效面積 = 1 平方厘米）。(b) 在 λ = 300–800 范圍內的彩色（藍色曲線）、漂白（紅色曲線）和沉積（黑色曲線）狀態下，WO3/Ag/WO3 涂層在不同 O2/(O2 Ar) 比率下的光學透射光譜納米。(c) 在 633 nm 處測量的 WO3/Ag/WO3 涂層的光學響應，以 50%、60% 和 70% 的各種 O2/(O2 Ar) 流量比沉積，在著色和漂白狀態下在 1.0 和 - 的電壓之間切換1.0 V。(d) WO3/Ag/WO3 (30 nm/10 nm/50 nm) 涂層的漂白和著色狀態的光學圖像。用于沉積內部和外部 WO3 層的 O2/(O2 Ar) 流速比分別為 80% 和 70%。(e) 光密度曲線作為交換電荷的函數。所示曲線的斜率代表 CE。(f) WO3/Ag/WO3 涂層在 1 M LiClO4 - PC 電解質中的 CV 穩定性在 1.0 和 - 1.0 V 之間，掃描速率為 100 mV/s [107]。（為了解釋這個圖例中對顏色的引用，讀者可以參考本文的網絡版本。）

圖38 具有不同氮含量的ZnOxNy薄膜在藍光（405±10 nm）照射（如沉積薄膜S5d和退火薄膜S4a，S5a和S6a）的開關循環期間的瞬態光電流強度。光照射時間期間光電流的時間變化擬合了方程（2）描述的拉伸指數衰減（僅顯示了退火薄膜S5a和S6a的擬合圖）。（有關此圖例中對顏色的引用的解釋，讀者請參閱本文的網絡版本。

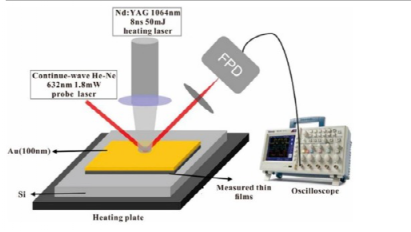

圖39 瞬態熱反射技術圖示。

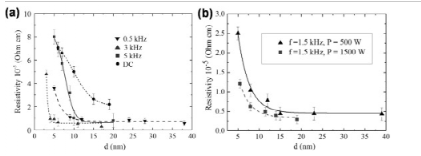

圖40 HiPIMS沉積的超薄銅膜電阻率的厚度依賴性：（a）與直流磁控濺射相比，（a）不同的平均放電功率，（b）脈沖頻率。

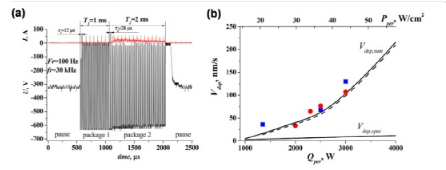

圖41 (a) DOMS 電源脈沖周期的電流和電壓圖，(b) Cu 薄膜的沉積速率取決于一段時間內的平均功率 Qper 和功率密度 Pper。這里，線條是計算（實線是ArS模式，虛線是SSS模式）；圓點是磁控管運行時使用不同電源（正方形-MF 電源，圓圈-DOMS 電源）的實驗結果。

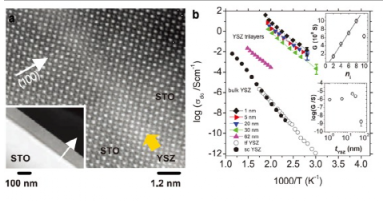

圖42 在VG顯微鏡HB603U顯微鏡中獲得的[YSZ1nm/STO10nm]9超晶格的STO/YSZ界面的Z對比掃描透射電子顯微鏡圖像;b，三層STO/YSZ/STO的長程離子電導率對數與反溫度的關系。

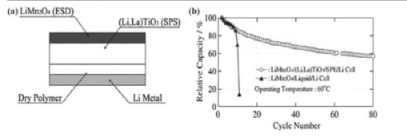

圖43 復合材料型全固態鋰二次電池;（b）復合型全固態電池和液體電池的充放電循環特性。工作條件：4.3 V/3.0 V截止，60°C 。

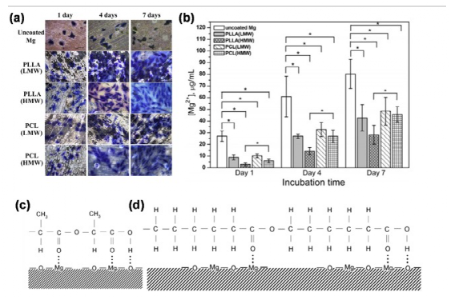

圖44 （a） 在不同鎂樣品上孵育1、4和7天后的細胞形態;（b） 在細胞培養過程中從未包被和聚合物包被的鎂中釋放Mg2+;（c） 聚合物涂層與聚合物鏈端的鎂基底之間相當靜電的分子間相互作用示意圖。（a） PLLA，（b） PCL。虛線表示靜電相互作用。

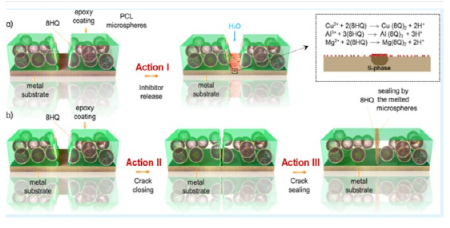

圖45 通過從PCL微球釋放的8HQ實現的三重作用自愈機制，主要通過由Al2CuMg組成的S相金屬間化合物抑制局部腐蝕（動作I），（b）形狀記憶環氧聚合物閉合裂紋的協同效應（動作II）和熔化微球的裂紋密封（動作III）。

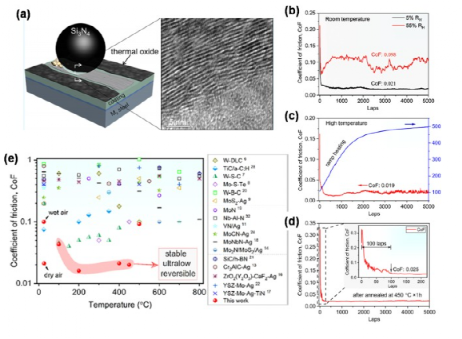

圖46 （a） WS2/a-C涂層在高溫下的自適應摩擦機理示意圖以及薄膜的HRTEM圖像;（b） 室溫下在干燥空氣（5%相對濕度）和環境空氣（55%相對濕度）下進行測試，（c）在環境空氣中（55%相對濕度）中連續將溫度從100°C提高到500°C進行測試，以及在室溫下在干燥空氣（5%RH）下測試WS2 / a-C涂層在450°C退火1小時。插入物顯示，僅在 100 圈后達到 0.025 <超低 CoF，并保持 5000 圈; （e） 將這項工作的CoF與在25至800°C的溫度范圍內進行的摩擦測試的文獻進行比較：WS2 / a-C涂層（見突出顯示的值）在25°C（干燥空氣）至500°C范圍內表現出超低CoFs。請注意，100°C是消除濕度影響的臨界溫度，在500°滑動2000圈后，CoF躍升至>0.1C表示所研究的WS2/a-C涂層。

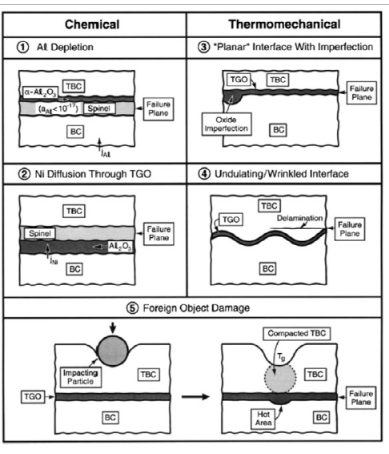

圖47 TBC系統記錄的5種主要故障類別。

一般來說，高性能涂料因其對惡劣工作條件的耐受性而在工業和研究領域受到高度期待。然而，值得注意的是，高性能涂料的挑戰主要在于與制備技術和工藝密切相關的設計、微觀結構和應力控制。因此，必須仔細平衡上述關系，以獲得高性能涂料。隨著制備技術和設備制造的發展，沉積過程的精確控制使高性能涂層成為可能。此外，先進制備技術、機器學習、數字化智能制造等的融合發展，將為高性能涂料戰略開辟新的前景。
