<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 腐蝕頂刊《CS》:超高速激光沉積技術制備優異耐腐蝕不銹鋼!
    2022-05-30 16:41:56 作者:材料科學與工程 來源:材料科學與工程 分享至:

     金屬材料的腐蝕失效通常起源于材料表面受到腐蝕介質侵蝕產生破壞,因此材料表面的改性和強化涂層的制備發揮重要作用。近年來,激光沉積技術發展迅猛,可以在廉價金屬基體表面制備高性能的涂層,具有很高的經濟效益,廣泛應用于機械設備和重要零部件的表面強化和損傷修復等。但是傳統激光沉積稀釋較大,沉積效率低,且表面粗糙度較高,需要后續車削、磨削加工才可以投入使用,限制了其在大型工程構件的應用的推廣。德國弗勞恩霍夫激光技術研究所提出一種全新的激光表面增材制造技術——超高速激光沉積(EHLMD),有效地解決了沉積效率和表面平整性的問題。通過同步送粉添料方式,利用高能密度的束流使添加材料與高速率運動的基體材料表面同時熔化,并快速凝固后形成稀釋率極低,與基體呈冶金結合的沉積層,極大提高沉積速率,顯著改善基體表面的耐磨耐蝕性能。因此,制備具有優良耐腐蝕性能的超高速激光沉積涂層具有重要意義。


    本研究中,江蘇大學的徐祥博士(第一作者)和魯金忠教授(通訊作者)等人系統性地從沉積層致密性、顯微組織特征和抗腐蝕性能影響機理對比分析了超高速激光沉積(EHLMD)和傳統激光沉積(CLMD)制備的沉積層的耐腐蝕性能。通過Micro-CT、OM、EBSD和TEM分析,分別對兩種工藝制備的不銹鋼沉積層進行了表征,通過三電極電化學工作站對沉積層在室溫下0.598mol/L NaCl溶液中的耐腐蝕性能進行測試。結果表明超高速激光沉積層細化的組織特征和更高的致密性形成穩定可靠的鈍化膜,表現出優異的耐腐蝕性能。相關論文以題為“Comparing corrosion behavior of additively manufactured Cr-rich stainless steel coating between conventional and extreme high-speed laser metal deposition”發表在腐蝕頂刊Corrosion Science。


    論文鏈接:https://doi.org/10.1016/j.corsci.2021.109976

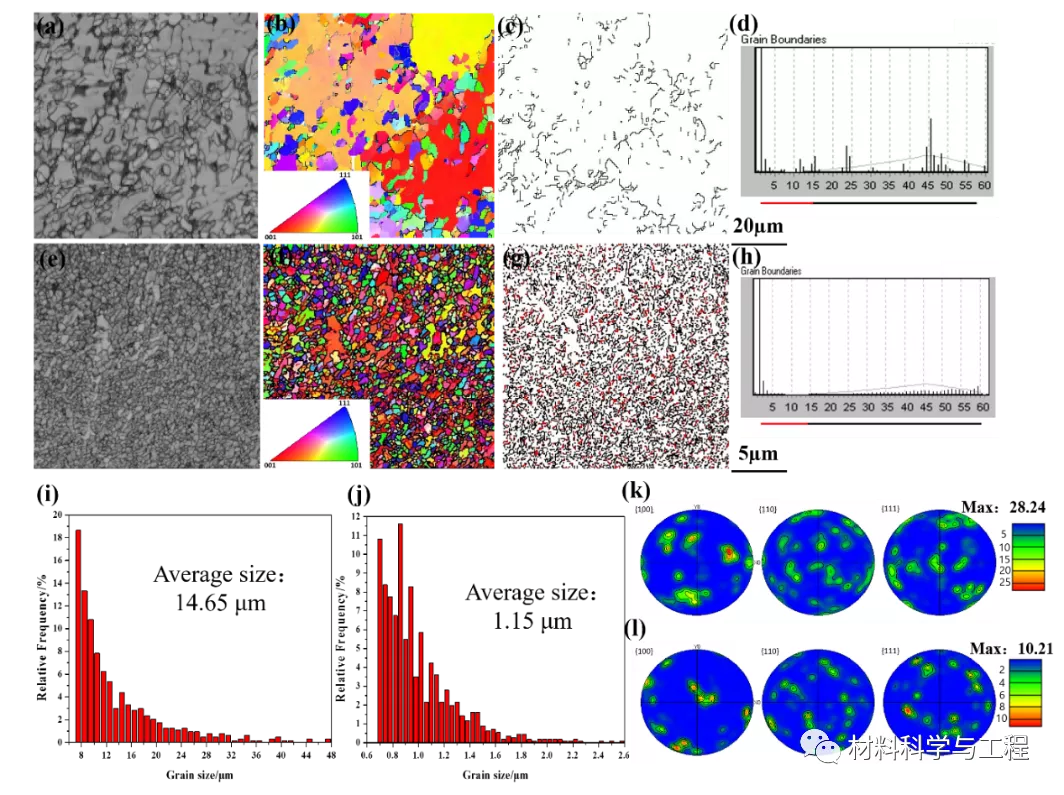

    圖1 (a-c) CLMD和(d-f) EHLMD涂層典型冶金缺陷:氣孔、熔融缺陷和涂層中的裂紋。


    研究結果表明,EHLMD和CLMD都產生了與大部分激光增材制造技術類似的缺陷,主要包括三種類型:裂紋、氣孔和熔融缺陷。保護氣或者是粉末在熔化過程中產生的氣體在熔池中滯留,導致氣孔的形成,但是EHLMD的氣孔的尺寸和數量相對更少。此外,部分粉末顆粒沒有達到熔點而留在熔池中,這是形成熔融缺陷的主要因素。由于EHLMD過程中采用較高的搭接率,單道熔池之間可以互相滲透,確保充分的冶金結合,促使EHLMD涂層中這些缺陷的面積和尺寸明顯小于CLMD涂層。兩種方法制備的沉積層都產生從涂層底部到頂部的長裂紋。超高速激光沉積層的致密性達到99.46%,高于傳統激光沉積層的99.02%。

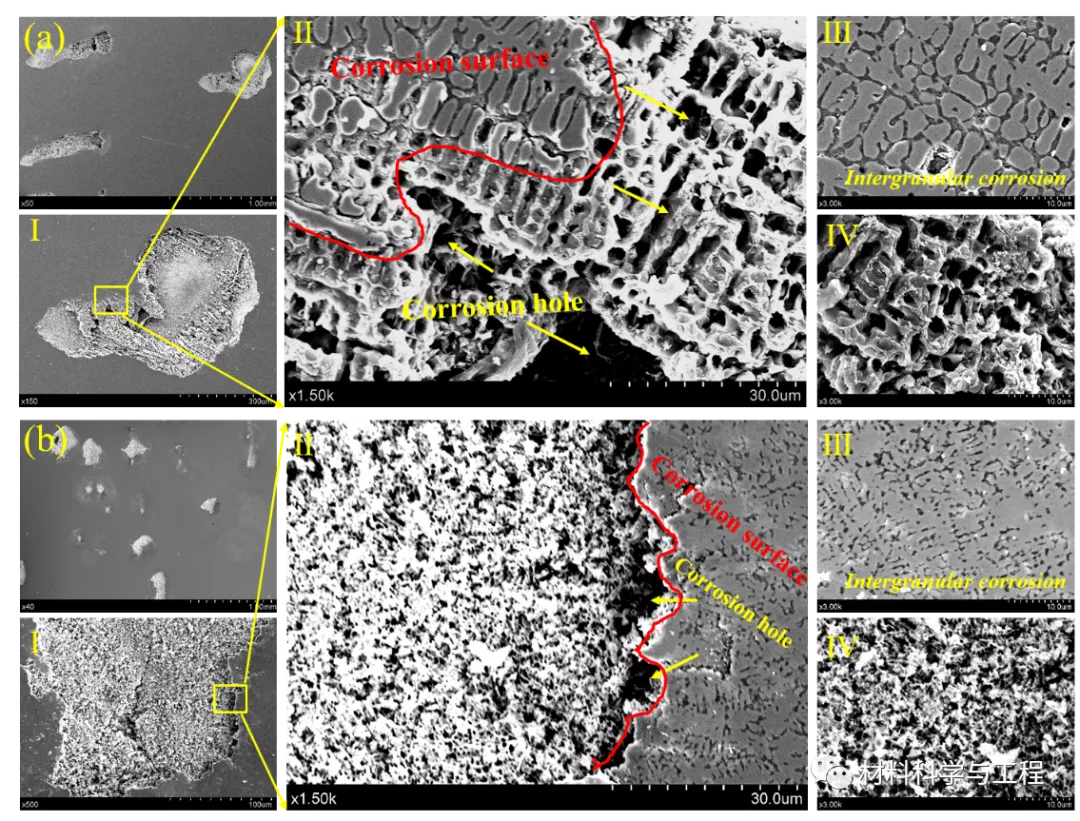

    圖2 (a-d,i, k) CLMD和(e-h,j, l) EHLMD涂層近表面組織特征比較


    圖3 EHLMD涂層位錯滑移和層錯堆垛結構。


    CLMD涂層的晶粒尺寸為4~ 48 μm,平均值為14.65μm,遠遠大于EHLMD涂層的晶粒尺寸(小于3μm,平均值為1.15μm)。CLMD和EHLMD涂層的微觀結構均以大角度晶界為主。但是,EHLMD涂層中小角度晶界的體積分數高于CLMD涂層。此外,在EHLMD極快的凝固過程中,元素偏析導致合金亞晶界元素的錯位富集,從而產生部分高濃度位錯。在EHLMD涂層中還發現了位錯滑移和層錯堆垛結構。

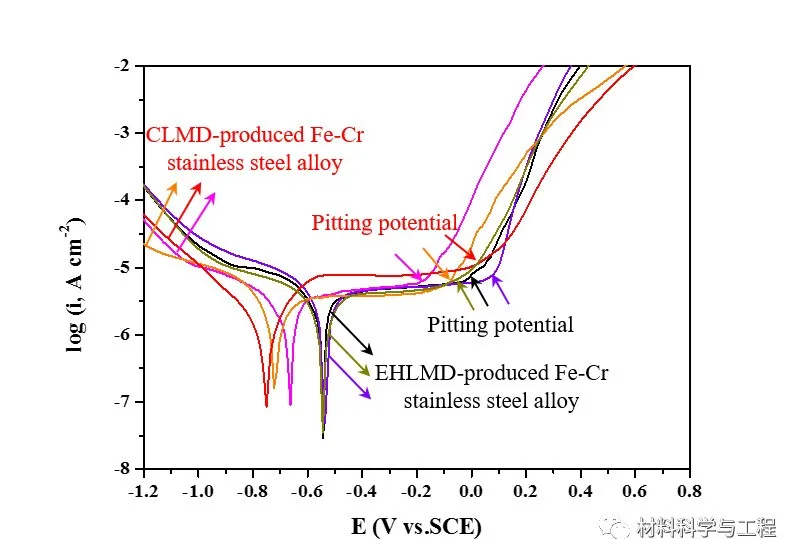

    圖4 CLMD和EHLMD涂層在0.598mol/L NaCl溶液中的電位動態極化圖。

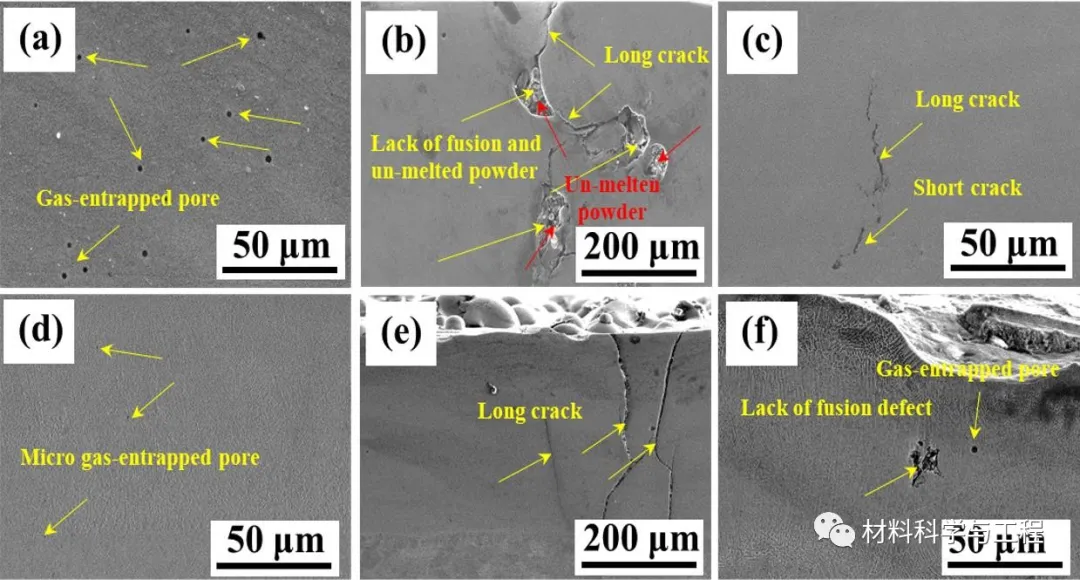

    圖5 (a) CLMD和(b) EHLMD涂層電化學實驗后的表面腐蝕形貌

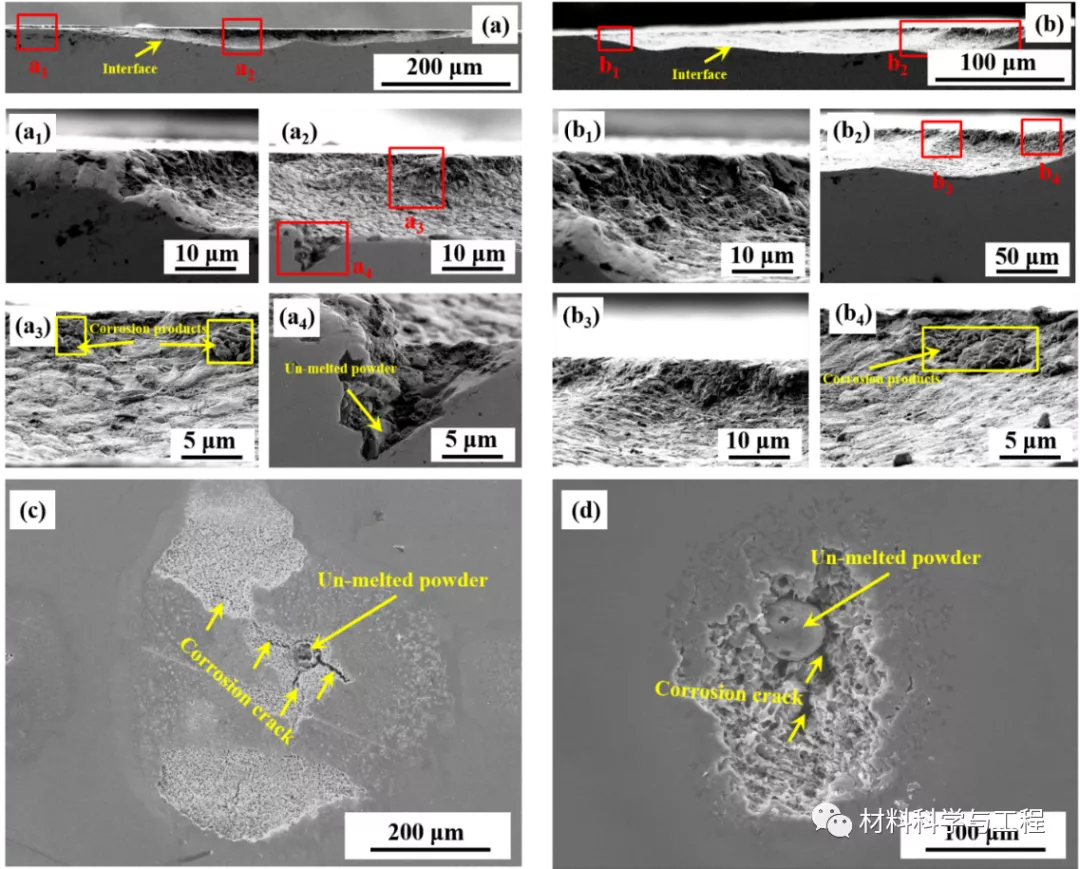

    圖6 (a) CLMD和(b) EHLMD涂層電化學實驗后的截面腐蝕形貌


    在耐腐蝕性能的測試中,EHLMD涂層的動電位計劃曲線的重合度更高,表面涂層的均勻性較好,耐腐蝕性能穩定。在腐蝕溶液中涂層表面鈍化膜以Cr2O3和FeO為主。通過EHLMD涂層的腐蝕電流密度平均值為1.597 μA/cm2,明顯低于CLMD涂層。EHLMD涂層的平均極化電阻為709.79 kΩ. cm2,明顯高于CLMD涂層(356.69 kΩ.cm2),與CLMD涂層相比較,EHLMD涂層表面形成的鈍化膜具有更優異的耐蝕性。兩種涂層都是晶間腐蝕的失效形式,但是CLMD的腐蝕坑的寬度和深度均大于EHLMD涂層。腐蝕坑的截面形貌來看,缺陷是腐蝕萌生的重要因素,缺陷處均出現裂紋和孔洞。

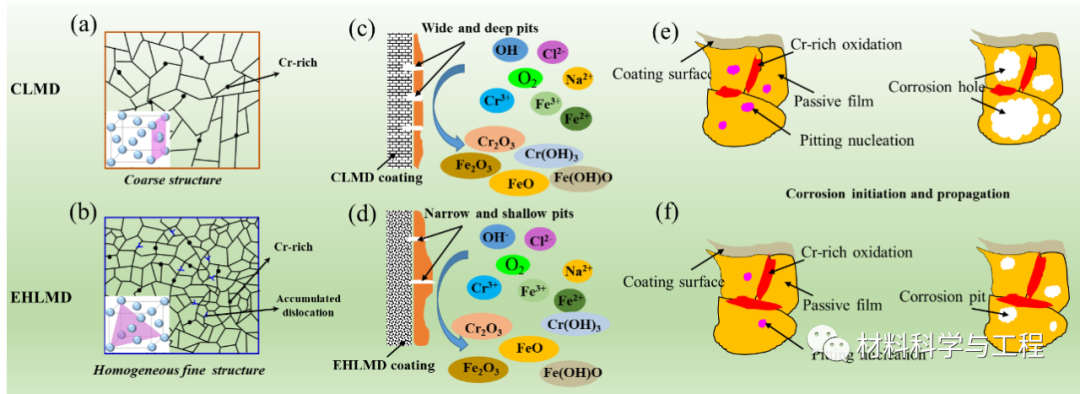

    圖7(a) CLMD和(b) EHLMD涂層表面鈍化膜形成與破壞示意圖


    在這項工作中,研究了超高速激光沉積層和傳統激光沉積層技術制備的不銹鋼涂層的組織特征和耐腐蝕性能。超高速激光沉積涂層由于其較高的致密性、細化的晶粒和位錯滑移與層錯堆垛結構的存在,在腐蝕溶液中形成了更加致密和穩定的鈍化膜,表現出優異的耐腐蝕性能。

    免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 一区二区国产高清视频在线 | 中文乱码字幕国产中文乱码 | 女教师巨大乳孔中文字幕 | 亚洲国产中文精品视频 | 午夜性色福利剧场 | 在线观看亚洲精品国产福利片 |
