南京工業大學、南京理工大學、印度理工學院、日本島根大學、江蘇大學、倫敦瑪麗女王大學的研究人員聯合在International Journal of Machine Tools and Manufacture 國際雜志上發表文章 Grain refinement and columnar-to-equiaxed transition of Ti6Al4V during additive manufacturing via different laser oscillations。

傳統的增材制造會產生粗柱狀晶粒，影響增材制造鈦合金的力學性能。為了改善Ti6Al4V的微觀結構和力學性能，提出了一種新的集成增材制造技術——振蕩激光熔化沉積，包括線性、圓形、8形和無限形。結果表明，激光振蕩可以誘導晶粒細化和柱向等軸轉變。

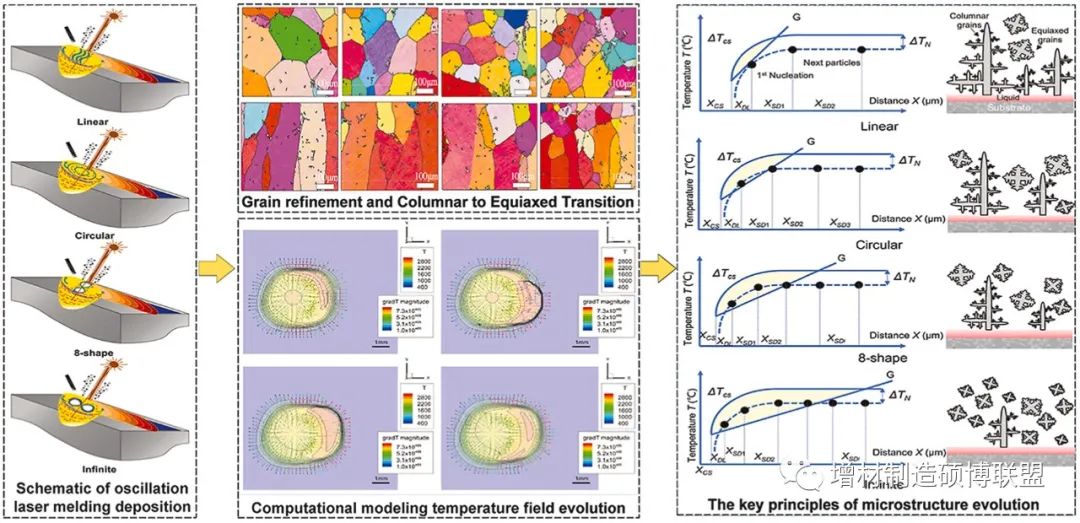

Graphical abstract

在激光無限振蕩下，樣品的β晶粒尺寸在單徑區減小了54.24%，在重疊重熔區減小了42.55%。激光無限振蕩后，試樣在平行和垂直方向的極限拉伸強度分別提高了16.95%和32.37%，伸長率分別提高了83.60%和13.77%。(10-10)和(11-22)的各向異性也被顯著消除。溫度變化和熱場演化表明，復合振蕩改變了流體的流速取向，降低了溫度梯度，促進了等軸晶的形核。此外，還揭示了不同激光振蕩的強化機理。因此，振蕩激光熔融沉積技術可以成為克服增材制造關鍵瓶頸的新途徑。

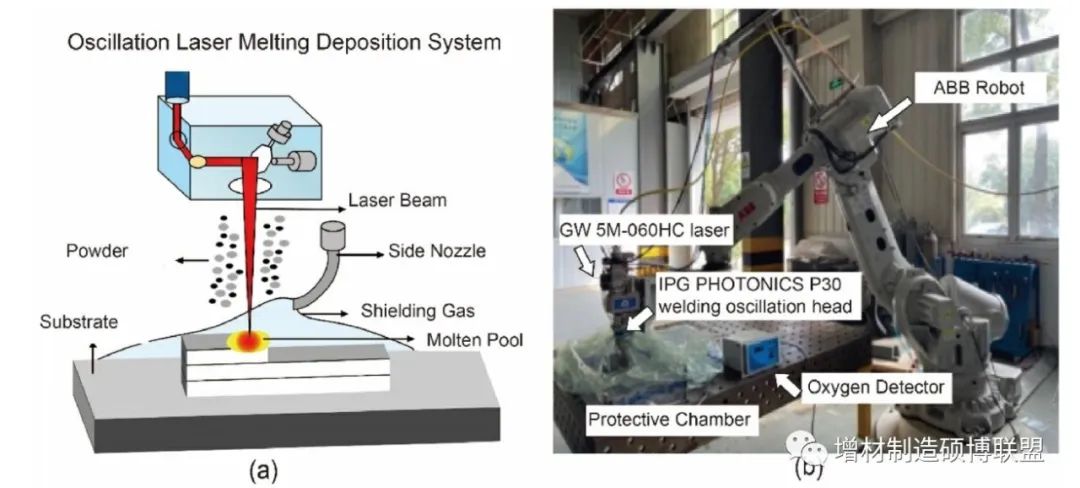

圖1 振蕩激光熔化沉積系統

圖2 不同振蕩激光熔化沉積原理圖及實驗細節

在本研究中，研究了一種新型的集成增材制造技術——振蕩激光熔化沉積，并在線性、圓形、8形和無限四種激光振蕩下制備了Ti6Al4V。分析了不同激光振蕩對合金顯微組織演變和力學性能的影響。

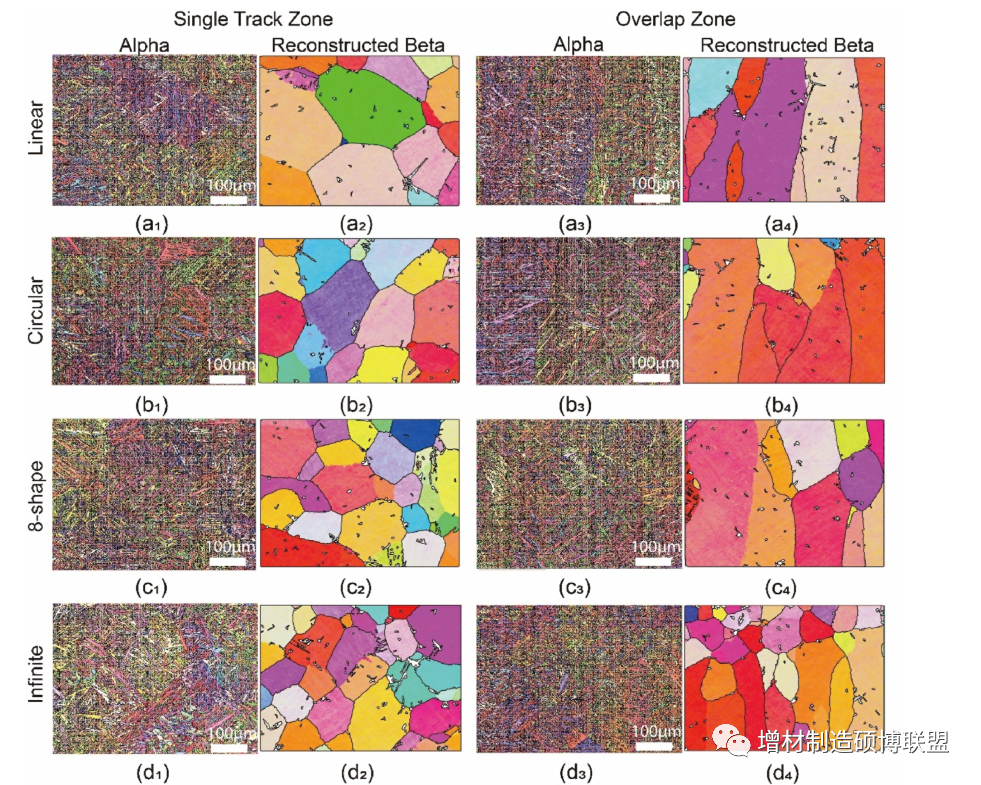

圖3 4種振蕩不同區域的EBSD分析和重構先驗β顆粒

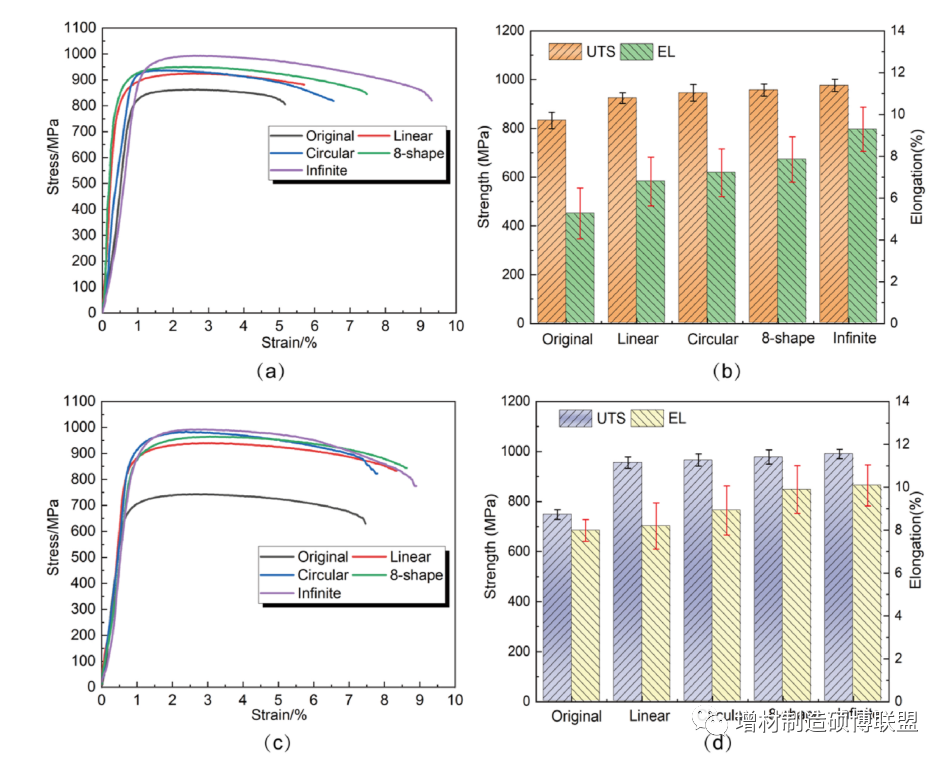

圖4 不同振蕩激光熔化沉積試樣的力學性能

本文主要研究結論如下：

(1)隨著激光振蕩的增加，柱狀晶粒變得更細，并且激光振蕩越復雜，晶粒細化和柱向等軸轉變(CET)的作用越明顯。無限振蕩的β晶粒尺寸在單徑區減小了54.24%，在重疊重熔區減小了42.55%。無限振蕩中HAGB含量在單軌區從80.96%增加到87.29%，在重疊區從79.47%增加到89.63%。

(2)加入激光振蕩后，材料的力學性能有所提高，尤其是無限振蕩時。拉伸強度在平行和垂直方向分別提高了16.95%和32.37%，延伸率分別提高了83.60%和13.77%。特別是，無限的激光振蕩產生了良好的抗拉強度和塑性的結合。

(3)激光振蕩可以降低(10-10)和(11-22)的織構強度，消除力學性能的各向異性，特別是無限振蕩。

(4)討論了溫度變化和熱場演化。隨著激光振蕩的增加，流體的流動速度幅度減小，速度方向發生變化，特別是在8形振蕩和無限振蕩中。激光振蕩越復雜，熔池內的流動變化越劇烈。熱梯度中的攪拌作用導致晶粒細化和等軸晶粒的形成。

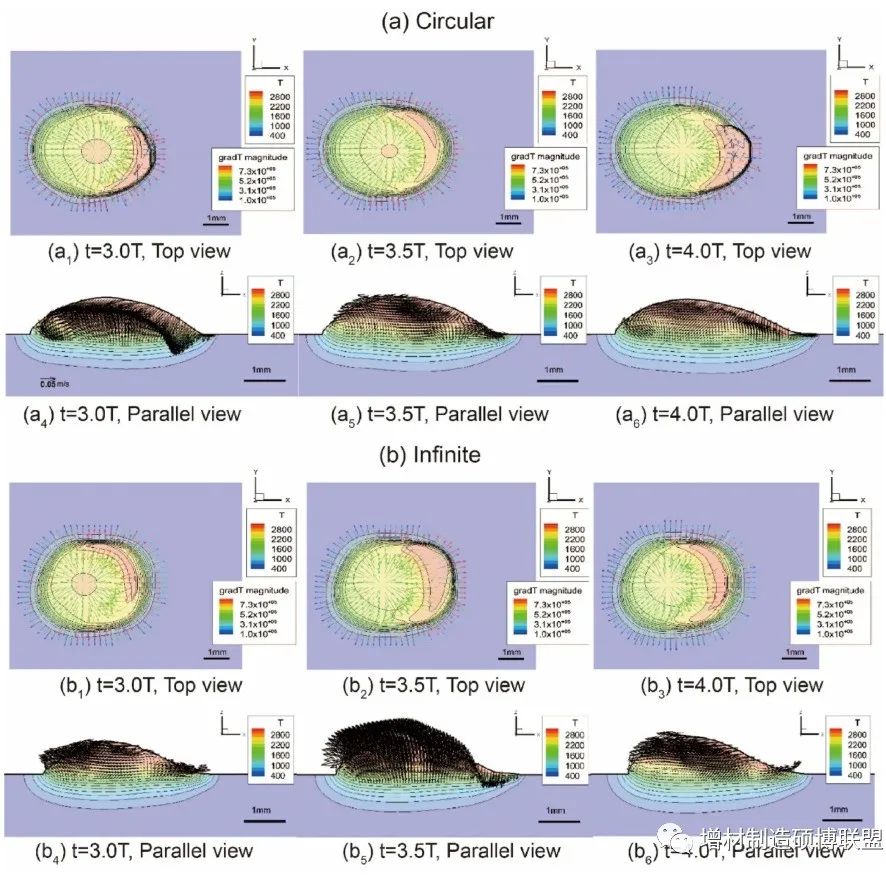

圖5 不同t值下，基板上方0.2mm切割平面溫度場的不同視圖

論文鏈接: https://doi.org/10.1016/j.ijmachtools.2023.104031
