摘要

用放電等離子燒結技術(SPS)制備鈦合金/不銹鋼復合板，模擬計算連接界面處的電流密度場、溫度場和應力場并分析了復合材料的微觀組織、界面微納力學行為和拉伸性能。結果表明：在高能脈沖電流的作用下發生短時尖端放電使連接界面處的溫度瞬間升高，連接界面相對平直并發生了明顯的Ti、Fe、Cr原子擴散，在界面處生成了少量的TiFe、TiFe2和FeCr等金屬間化合物。結合界面處金屬間化合物的硬度達到3.557 GPa，遠高于兩側金屬基體(鈦合金2.943 GPa，不銹鋼2.717 GPa)的硬度。鈦合金/不銹鋼復合板的拉伸強度可達385.7 MPa，分別為鈦合金母材和不銹鋼母材的72%和80%。在拉伸過程中，不銹鋼板解理斷裂后鈦合金板承載直至發生典型的韌性斷裂。

關鍵詞： 復合材料; 放電等離子燒結技術; 尖端放電; 連接界面; 斷裂機制

鈦合金的比強度高、抗腐蝕性優良、高溫和低溫性能穩定，廣泛用于制造航空發動機葉片和壓氣機盤等零部件。但是，鈦合金的切削加工價格昂貴，且其切削精度和加工性能較差[1~3]。鈦合金/不銹鋼復合板綜合了鈦合金和不銹鋼的優點，既具有良好的耐腐蝕能力，又具有較高的強度和較低的成本，可進一步擴展其在航空等領域的應用[4~7]。

鈦合金和不銹鋼的導熱系數和線膨脹系數差異較大，使連接過程中的溫度場和應力場分布不均勻，焊后產生較大的殘余應力。連接工藝控制不當會生成大量的TiFe和TiFe2等金屬間化合物，影響接頭的力學性能。傳統的熔焊、釬焊、真空熱軋焊等工藝的特點是長時和高溫熔化，常產生較大的殘余應力和組織粗化[8,9]。

固相擴散焊，是在低于母材熔點的溫度進行連接，可控制界面金屬間化合物的生成從而提高連接接頭的質量。周榮林[10]采用相變擴散連接得到了高質量的Ti/SS接頭，優化連接溫度、加熱速度、冷卻速度等參數使鈦與不銹鋼的相變擴散連接接頭的抗拉強度達到380 MPa以上。高旺旺[11]采用直接擴散焊接方法，溫度為1183~1243 K、保溫時間為3000~6600 s時得到了變形小、組織均勻、性能良好的接頭。擴散溫度為1213 K、擴散時長為4800 s時得到的接頭性能最優，剪切強度為110.47 MPa。但是，長時間的高溫焊接在界面附近生成了Fe2Ti、Cr2Ti、FeTi等金屬間化合物。

放電等離子燒結技術(SPS)是一種新型連接技術，其優點是升溫快、過程參數可精確調控，在微觀間隙處的微弧放電產生局部高溫將微區高質量結合，可用于連接異質板材。Miriyev A等[12]采用SPS制備了Ti-6Al-4V/AISI4330復合板，結果表明，連接溫度直接影響界面擴散層，拉伸強度達到250 MPa。Umeda J[13]采用SPS連接Ti/AZ80復合板，可在短時間內制備出比傳統擴散焊接質量更高的界面結合。Zhao等[14]也得到了類似的結論。Dong等[15]制備TiNi/2024Al復合材料時，將整個連接理解為電弧焊、電阻點焊及擴散壓力焊的綜合過程。本文用SPS連接鈦合金/不銹鋼復合板，先用ANSYS有限元模擬脈沖電流流經復合板材的電流密度分布及溫度分布，然后用SPS連接鈦合金和不銹鋼異質板材，觀察分析連接界面的微觀組織和物相組成、測試其微觀硬度和拉伸性能，研究異質板材的斷裂機制。

1 實驗方法

實驗用直徑為30 mm厚度為3 mm的443鐵素體不銹鋼(σb=483 MPa)，其化學成分列于表1。443鐵素體不銹鋼具有較好的耐蝕性、熱穩定性、塑性和韌性。實驗用直徑為30 mm厚度為1 mm的TC1鈦合金(Ti-2Al-1.5Mn)，其化學成分列于表2，密度約為4.5×103 kg/m3。TC1鈦合金的密度約為433鐵素體不銹鋼密度的57%，其屈服強度(σb=539 MPa)大于443鐵素體不銹鋼(σb=483 MPa)。

表1   443鐵素體不銹鋼的化學成分

表2   TC1鈦合金的化學成分

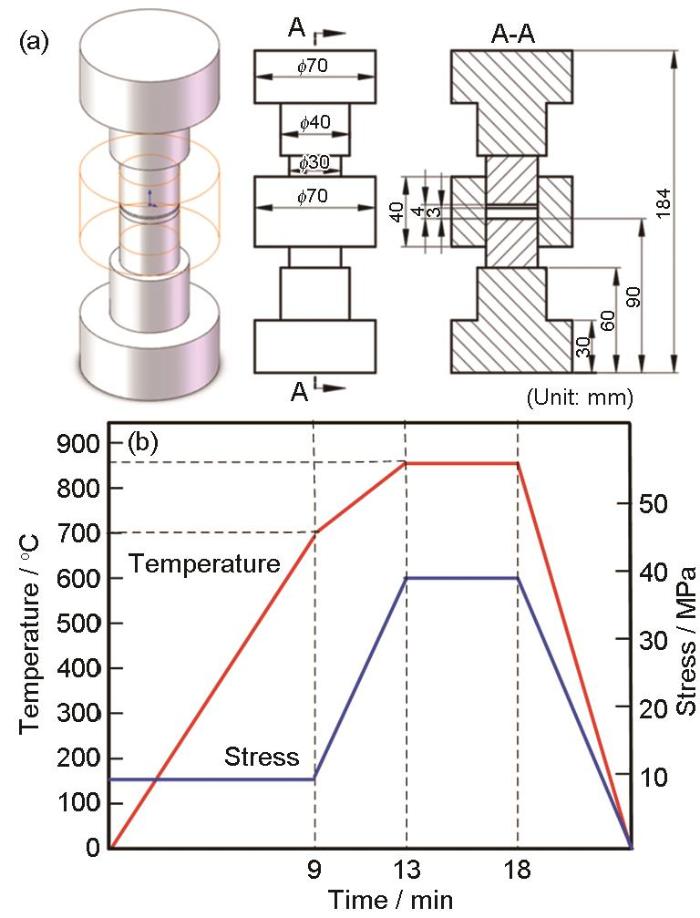

用放電等離子燒結技術(SPS-331LX, Dr Sinter) 連接鈦合金/不銹鋼。先將鈦合金/不銹鋼(Ra<0.2)圓片置于石墨模具內，從模具上下壓頭導入高能脈沖電流，在距離石墨模具內壁2 mm處用熱電偶測溫，調整脈沖電流參數使熱電偶測溫最高電流處理溫度為1123 K，脈沖電流占空比為4∶5，連接過程中真空度≤5 Pa。為了使連接界面更為緊密，初期加載壓力較小為10 MPa，以最大限度地實現連接界面處的微弧放電，進而去除板材表面的致密氧化膜；保溫階段的加載恒定壓力為40 MPa。SPS連接復合板的示意圖及工藝曲線，如圖1所示。

圖1   SPS連接示意圖和工藝曲線

用配有能譜EDS的掃描電子顯微鏡(JSM-6700F)觀察鈦合金/不銹鋼異質板材的連接界面行為特征，用EBSD技術表征鈦合金/不銹鋼異質板材的連接界面，用Agilent-G200納米壓痕儀測試連接界面的微觀硬度，加載載荷為50 mN。使用X射線衍射儀(D/MAX2400) 檢測復合材料的物相；用電子萬能拉伸試驗機(DNS200)測試復合材料的拉伸性能，拉伸速率為0.2 mm/min。對拉伸斷口進行SEM觀察。

2 實驗結果

2.1 有限元模擬

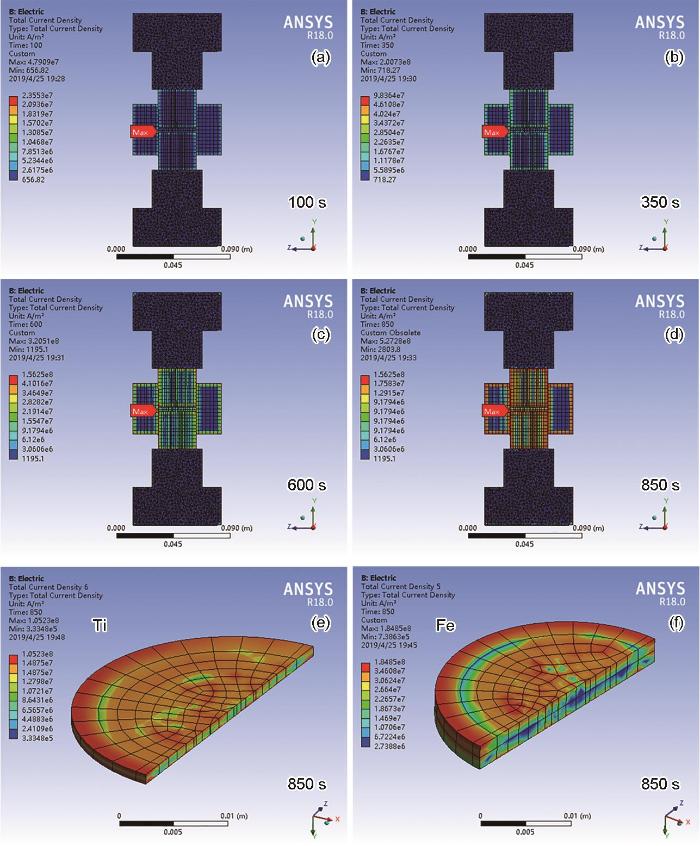

圖2給出了SPS連接過程中的電流密度分布云圖。可以看出，試樣處的電流密度其數值遠大于模具的電流密度值，縱向上模具直徑的增大使電流密度的減??；橫向上石墨的電阻遠大于鈦合金和不銹鋼試樣，在并聯狀態下更多的電流流過試樣[16]。模具與壓頭的接觸部位及尺寸形變較大處的電流密度較大，因為電流傾向于通過試件的縫隙和表面[17]。圖2e~f給出了模擬過程中試樣的電流密度分布?？梢钥闯?，鈦合金試樣中的電流密度整體大于不銹鋼，兩者內部的電流密度均出現明顯的梯度，由外表面向中心遞減。

圖2   電流密度分布云圖

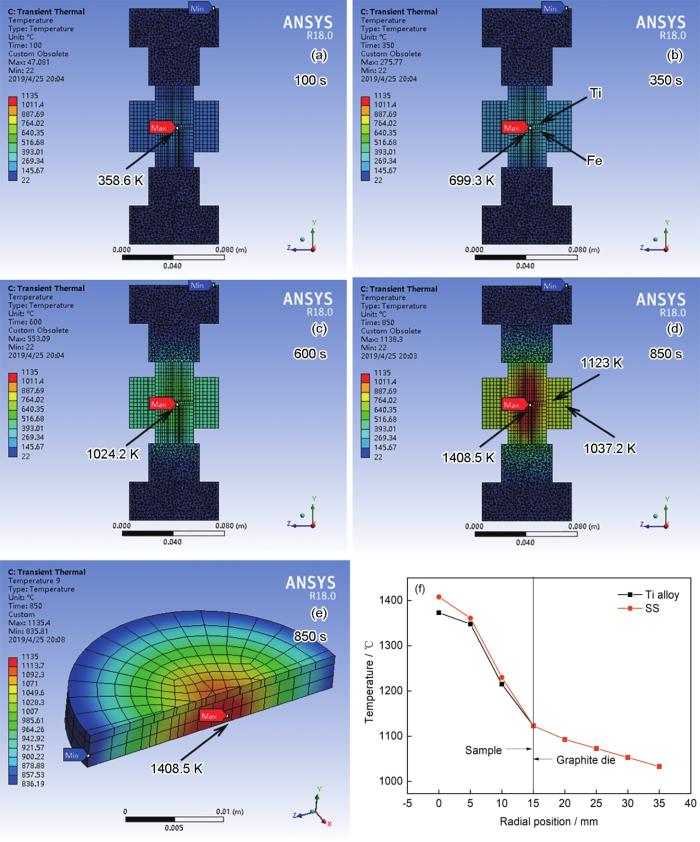

圖3給出了放電等離子燒結過程中的溫度分布云圖。可以看出，整個系統的中心部位和模具外邊緣出現較大的溫度差，試樣附近的溫度最高；最高溫度出現在不銹鋼試樣的中心，因為不銹鋼的比熱容和導熱系數比鈦合金更小。圖3f給出了監測點溫度達到1123 K時試樣和模具徑向的溫度分布。可以看出，模具與試樣的溫度存在較大梯度。監測點的溫度為1123 K時試樣中心的最高溫度可達1408.5 K，而此時模具外表面的最低溫度只有1037.2 K，徑向溫差最大達到371.3 K。

圖3   溫度分布云圖

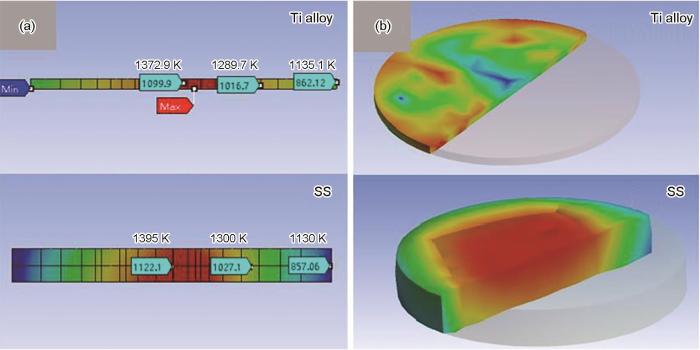

圖4a給出了實驗過程中溫度最高時試樣內部的溫度分布?？梢钥闯觯叩臏囟确植碱愃?，均由中心向外圈逐漸遞減。不銹鋼的溫度略高于鈦合金，因為不銹鋼的導熱系數和比熱容較小。表3和表4列出了443鐵素體不銹鋼和TC1鈦合金的熱物理參數。圖4b給出了冷卻后鈦合金和不銹鋼試樣內部的殘余應力分布?？梢钥闯?，不銹鋼試樣中心的殘余應力較大且為拉應力，而鈦合金試樣則是外圍存在較大殘余拉應力。其原因是，不銹鋼的線膨脹系數大于鈦合金，且不銹鋼中的溫度高于鈦合金，使不銹鋼受熱膨脹時產生較大的形變，但是這種膨脹趨勢受到周圍模具和鈦合金試樣的阻礙，使不銹鋼試樣中心產生可達1122.1 MPa的壓應力。較高的溫度使不銹鋼試樣中心產生的壓縮變形(1122.1 MPa)超過了不銹鋼的屈服極限(σb=483 MPa)，于是產生了壓縮塑性變形。因此，當溫度冷卻至室溫時，若不銹鋼試樣中心處自由收縮則體積必然減小，而外圈不銹鋼阻礙試樣中心的自由收縮，使不銹鋼試樣的中心受拉而產生較大的殘余拉應力。鈦合金因反作用力產生與不銹鋼相反類型的應力，于是鈦合金/不銹鋼復合試樣中形成了一個平衡的殘余內應力體系并長期存在。

圖4   殘余應力分布云圖

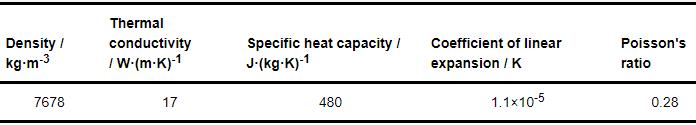

表3   443鐵素體不銹鋼的熱物理參數

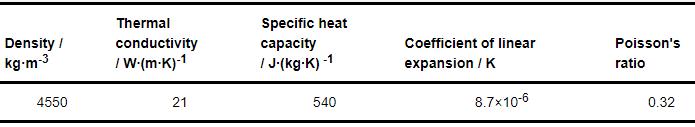

表4   TC1鈦合金的熱物理參數

2.2 微觀組織形貌和物相組成

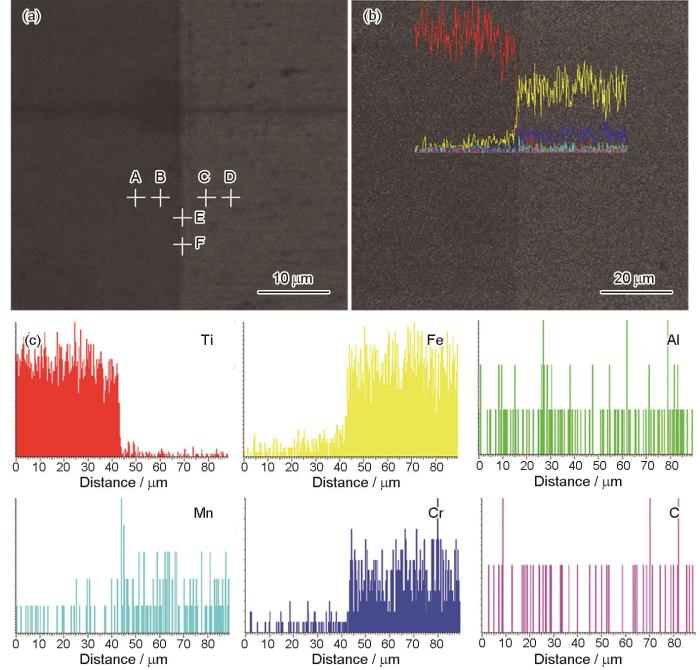

圖5給出了SPS連接后復合板材的微觀形貌及面掃描。由圖5b、c、e可見，兩者之間結合良好，沒有明顯裂紋和孔隙，接頭的分界明顯，Ti、Cr、Fe元素之間發生了一定程度的元素擴散 [18]。圖6給出了SPS連接后復合板材的EDS分析，包括界面附近Ti、Fe、Al、Mn、Cr和C等主要元素的線掃描結果。為了進一步探究鈦合金/不銹鋼結合界面處的元素成分和物相種類，選定圖6a所示的6個測試點A、B、C、D、E、F進行了EDS點掃描，其中E、F位于鈦合金/不銹鋼結合界面上，A、B位于結合界面附近鈦合金側，C、D位于不銹鋼側。界面附近的點掃描結果，如表6所示。由圖6可以看出，結合A、B點的成分分析，Ti的含量均大于85%。由此可以推斷，這兩個點處應該是鈦基固溶體以及少量的金屬間化合物。結合C、D兩點的成分分析可知，F(xiàn)e的含量均大于80%，可推斷D、E兩點是鐵基固溶體[19]。E、F屬于鈦合金和不銹鋼的連接界面，E點處Ti的含量為56.84%，F(xiàn)e的含量為38.22%，F(xiàn)點處的Ti的含量為61.53%，F(xiàn)e的含量為32.62%。取E點和F點處的平均值，得到界面處Ti的含量為59.19%，F(xiàn)e的含量為35.47%。Ti和Fe的原子比例為1.67：1。結合Ti-Fe二元相圖可知，在TC1鈦合金和443鐵素體不銹鋼的界面處生成了α鈦、TiFe和TiFe2金屬間化合物 [20~22]。

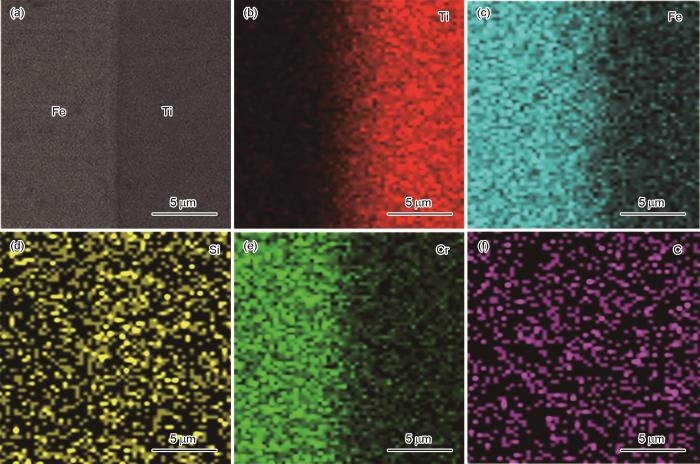

圖 5   用放電等離子燒結技術連接的鈦合金和不銹鋼結合界面的微觀形貌和面掃描圖

圖6   鈦合金/不銹鋼連接界面的EDS分析

表5   EDS點掃描結果

表6   納米壓痕測試結果

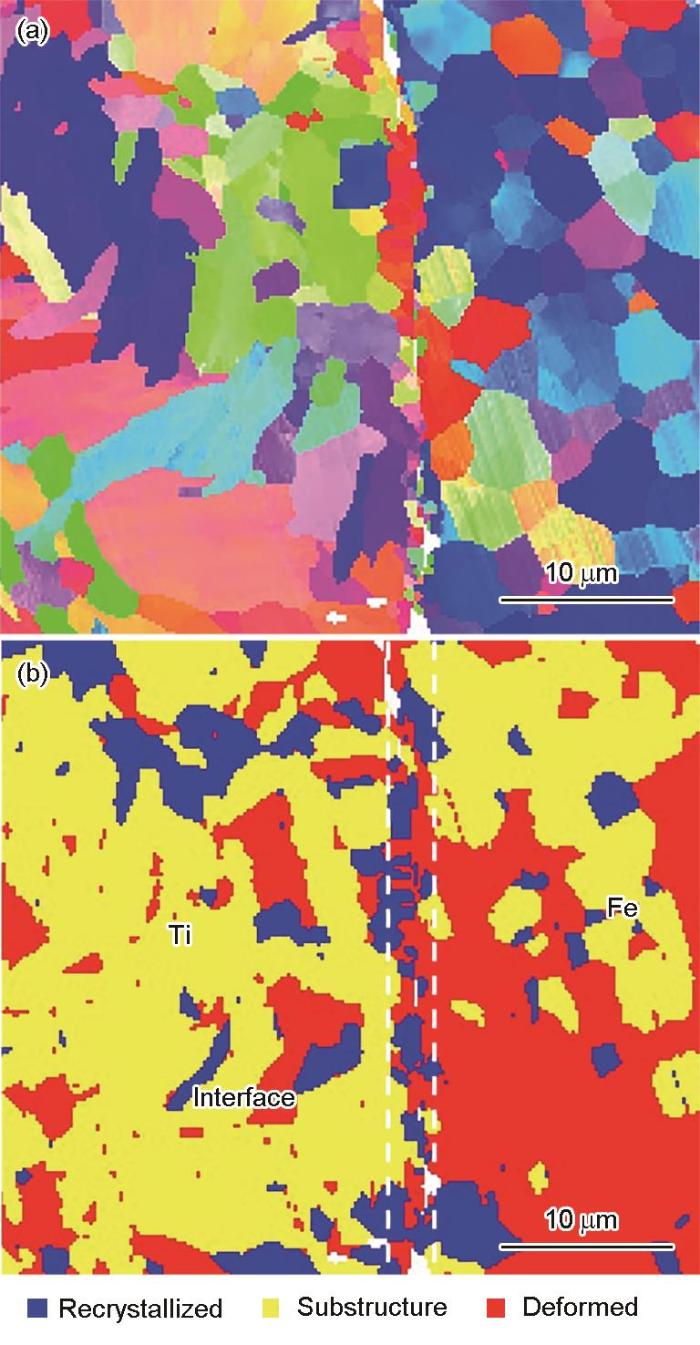

圖7給出了鈦合金/不銹鋼連接界面處的EBSD測試結果。由圖7可見，鐵合金側的組織以細小等軸晶粒為主，鈦合金側以典型的針狀β相為主。瞬時高能脈沖電流優先積聚于微觀凸起表面，使界面間隙處產生微電弧放電，進而在界面放電區域瞬時發生熔化再結晶。因此，界面處以遠小于基體組織的細小再結晶晶粒為主[23]。這種界面處的精細組織，是異質復合板材連接質量的保證。

圖7   SPS連接鈦合金和不銹鋼結合界面的EBSD圖

圖8給出了鈦合金/不銹鋼連接界面處的XRD譜。由圖8可見，連接界面處的主要物相為Ti、FeCr以及極少量的TiFe和TiFe2金屬間化合物。結合Fe-Ti二元相圖，F(xiàn)e在1185~1667 K是面心立方結構的γ-Fe，低于1185 K為體心立方結構的α-Fe；Ti在1153 K以上為體心立方結構的β-Ti，1153 K以下是密排六方的α-Ti。脈沖電流的作用使微觀接觸界面的縫隙處產生微電弧而形成局部高溫區，瞬時溫度遠超1123 K。在系統內1153~1185 K范圍內Ti和Fe的晶格結構均為體心立方，這是形成連續固溶體的必要條件。同時，二者的原子半徑比ΔR=(RTi-RFe)/RTi=14.3%<15%，滿足形成連續固溶體的充分條件，因此在1153~1185 K范圍Ti和Fe形成了體心立方連續固溶體，F(xiàn)e原子充分溶解在Ti中。EDS點掃結果表明，鈦合金/不銹鋼結合界面處元素的原子數之比為 Ti∶Fe∶Cr=12∶7∶1，Ti占60%，F(xiàn)e占35%，因Cr的含量較低可近似看成Ti-Fe二元系統。結合Ti-Fe二元相圖可知，F(xiàn)e含量約為35%的Fe-Ti合金在1473 K以上為液態，溫度降低時先發生勻晶反應，平衡關系為L→TiFe，隨后在1373 K左右發生固態相變析出TiFe和TiFe2。按照相圖，同時發生TiFe→Ti2Fe+TiFe+β-Ti，且當溫度低于1153 K時β-Ti發生同素異構轉變?yōu)?alpha;-Ti。此時室溫平衡組織為Ti2Fe+TiFe+TiFe2+α-Ti，但是上述反應比較微弱，因此該部分反應生成的Ti2Fe物相未被檢測到。綜上所述，TiFe+FeCr+TiFe2均為固態相變生成。

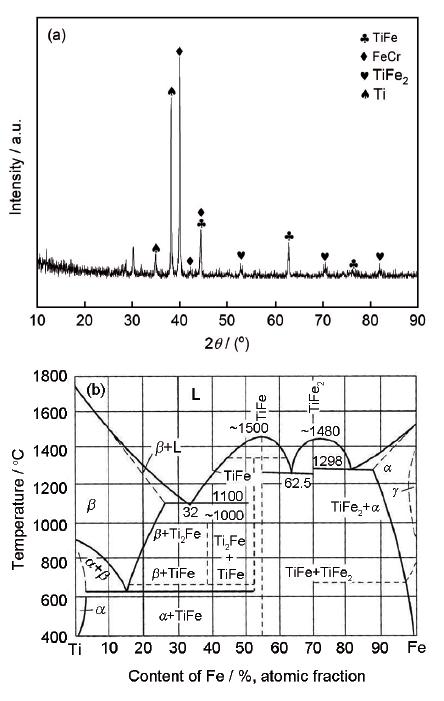

圖8   鈦合金/不銹鋼連接界面的XRD譜和鈦-鐵二元相圖

2.3 力學性能

鈦合金/不銹鋼連接界面處存在元素擴散及化學反應，界面處的顯微硬度必定與兩種基體不同。測試界面處的B、E、F和C點的顯微硬度，每個測試點測試三次并取平均值，結果列于如表6。從圖9可以看出，在50 mN的載荷作用下，C點的壓入深度最大，意味著443鐵素體的顯微硬度最低；B點對應TC1鈦合金的基體硬度。E、F點對應的界面處存在TiFe類金屬間化合物，使其顯微硬度數值高于基體。

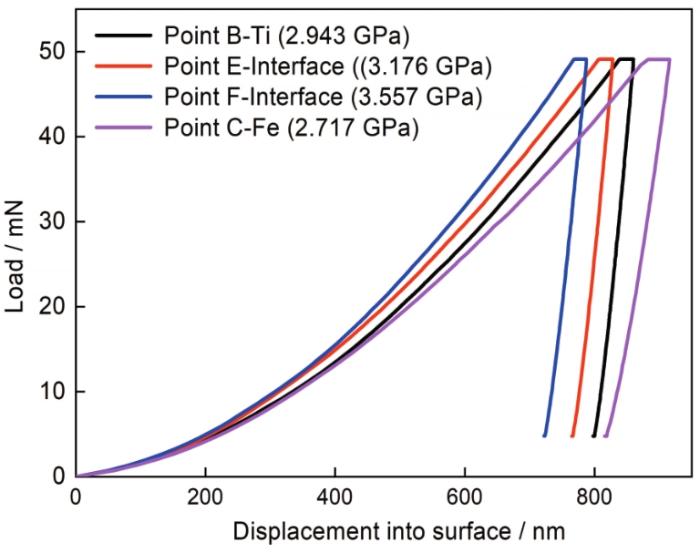

圖9   鈦合金/不銹鋼連接界面的納米壓痕測試結果

圖10給出了鈦合金/不銹鋼復合板材的拉伸曲線?？梢钥闯?，在拉伸過程中443鐵素體不銹鋼先發生了斷裂，TC1鈦合金繼續承受拉力直至斷裂。在拉伸初期應力隨著應變的升高而迅速增大，應力達到250 MPa時應力的增大減緩，此時復合板材達到屈服極限。此后應力繼續隨應變增大，應力達到最大值385.7 MPa后應變達到0.61時應力突然下降。這表明，SPS連接的復合板材的抗拉強度為385.7 MPa，是TC1鈦合金抗拉強度的72 %和443鐵素體不銹鋼的80%。

圖10   鈦合金/不銹鋼復合板的拉伸曲線

圖11給出了鈦合金/不銹鋼復合板材的拉伸斷口形貌，上半部分為鈦合金側，下半部分為不銹鋼側?？梢钥闯?，在低倍鏡下鈦合金側斷口呈纖維狀，色澤灰暗；在高倍鏡下微觀特征為韌窩。韌窩的實質是材料微區塑性變形形成的空洞聚集和長大導致材料斷裂而形成的圓形或橢圓形凹坑。這表明，鈦合金的斷裂為韌性斷裂。在低倍率下可見不銹鋼側的斷口處較為平整，斷裂方向與主應力的方向夾角為90 °，斷裂部位表面有金屬光澤；從高倍放大圖像可見斷裂截面的形態呈河流狀花樣，表明不銹鋼的斷裂為脆性斷裂中的解理斷裂。

圖11   鈦合金/不銹鋼復合板的拉伸斷口形貌

3 結論

(1) 用SPS連接的鈦合金/不銹鋼復合板，界面結合緊密沒有明顯的裂紋。在連接過程中發生了Ti和Fe元素擴散。在界面附近生成的少量TiFe類金屬間化合物和FeCr，使復合板具有適當?shù)膹姸群退苄浴?/span>

(2) 在鈦合金/不銹鋼復合板的拉伸過程中，在443鐵素體不銹鋼板發生解理斷裂后TC1鈦合金板承受拉力直至發生韌性斷裂。
