導讀: 本文研究了難熔高熵合金AlMo0.5NbTa0.5TiZr的變形機制及其對塑性的潛在影響。利用納米壓痕研究了B2基體和Al4Zr5相合金在晶界和亞晶界的塑性模式。對于B2相，弱光束暗場和超晶格成像的結合顯示，超位錯解離為兩個超偏位錯，邊界為反相邊界(APB)。B2相位錯表現為長而相對直的螺旋段和短的邊緣段，邊緣位錯的遷移率似乎高于螺旋段。B2到bcc滑動傳輸過程的證據已經通過使用立體對成像和浮雕結構觀察到。這一過程包括從B2基體中傳遞滑移，然后是bcc沉淀中兩個a/2<111 >位錯的去相關運動，這可以通過bcc相中位錯分離增加來證明。對于Al4Zr5金屬間相的變形，發現該相的壓痕不會導致位錯的產生和運動，并且在指定的壓痕邊緣產生裂紋。認為該相缺乏塑性是造成該合金室溫脆性的原因。

自基于構型熵的新型合金設計推廣以來，許多研究都集中在用單相固溶體開發和表征多組分材料的概念上。最早報道的合金是基于Co-Cr-Ni-Fe-Mn體系，主要具有面心立方組織。這些合金被稱為高熵合金(HEAs)和復合合金(CCAs)。隨后，將難熔元素引入高熵概念導致了復雜合金的設計，難熔高熵合金(RHEAs)，通常具有體心立方顯微結構目的是開發在高溫下具有增強機械性能的新材料解決方案。根據這一概念制備的濃縮固溶體通常顯示出吸引人的機械性能，并且一些fcc HEAs在非常低的溫度下提高了韌性。于這些體系固有的化學復雜性和大量合金元素的存在，HEAs/CCAs經常顯示多相微結構。如果得到控制，這類合金中的析出可能會導致整體機械性能的顯著改善。

由于Al的存在而伴隨形成的細尺度籃織微觀結構和進一步的有序現象導致bcc+B2微觀結構與ni基和co基高溫合金中的fcc+L12有很強的相似性。具有這些微結構的合金，含有耐火元素，通常被稱為耐火高熵高溫合金(RSAs)，關于蠕變性能，蠕變速率與擴散率成正比，具有bcc基體的合金不期望表現出有吸引力的性能，正如單相bcc RHEA所顯示的那樣。在某些情況下，微觀結構是反向的，含有B2基體和bcc沉淀。

俄亥俄州立大學Feuerbacher表明，在{112}平面上滑動的<111 >位錯是導致B2相在室溫(RT)下塑性變形的原因。假設反相邊界(APB)能量很高，因?yàn)橛^察到超位錯未解離。最近的一項研究檢查了合金中運行的變形機制Al10Nb20Ta15Ti30V5Zr20在后一項工作中，已經發現與<111 >平行的漢堡向量的位錯在{011}平面上滑動。令人驚訝的是發現APB的寬度在20-150 nm之間變化，這可能歸因于APB能量的空間變化，在延展性方面，還應考慮基體和析出相之間的位錯相互作用。

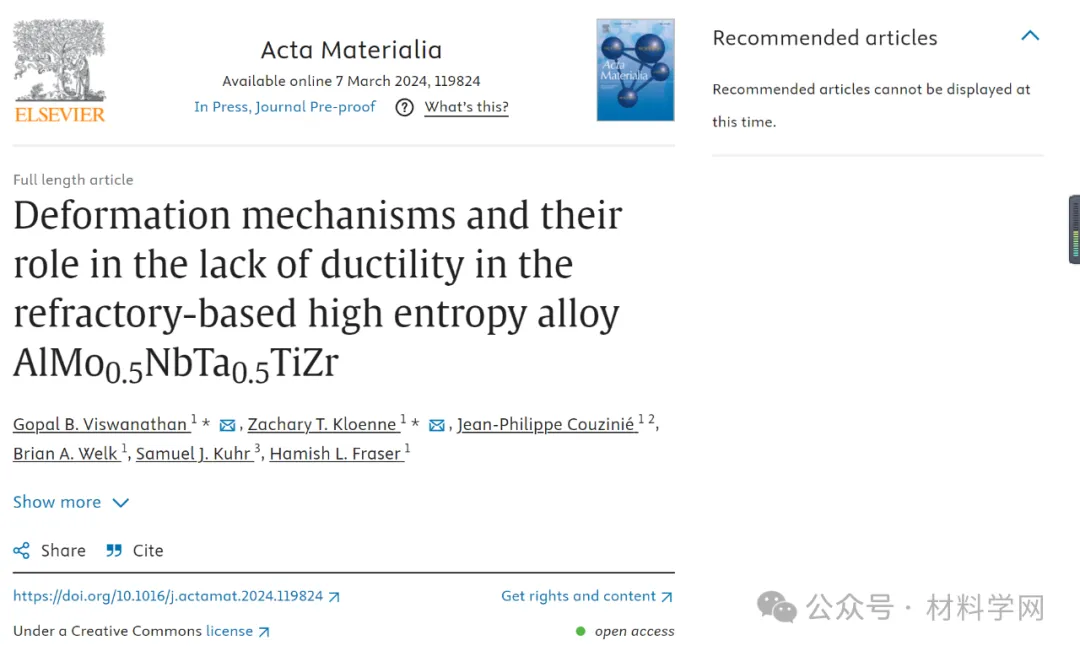

相關研究成果以“Deformation mechanisms and their role in the lack of ductility in the

refractory-based high entropy alloy AlMo0.5NbTa0.5TiZr”發表在Acta Materialia上

鏈接：https://www.sciencedirect.com/science/article/pii/S1359645424001770?via%3Dihub

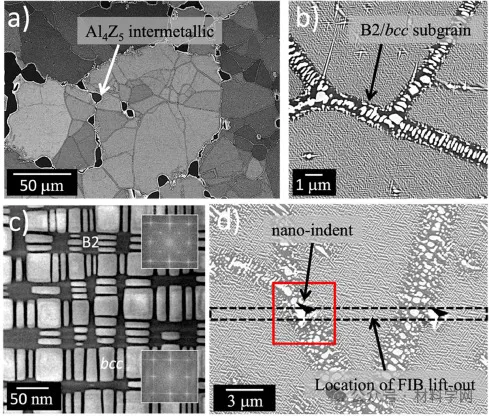

圖1所研究合金的SEM圖像顯示粗晶結構和沿邊界的Al4Zr5金屬間相，(b)高倍SEM圖像顯示亞晶結構，(c) HAADF STEM圖像顯示晶內B2/bcc組織，(d)納米壓痕和FIB箔的位置。

圖1a的背散射電子(BSE)圖像顯示了合金的復雜微觀結構。微觀結構通常由大的等軸晶粒和塊狀金屬間顆粒(圖1a中較暗的區域，白色箭頭)組成。這些顆粒先前已被確定為化合物Al4Zr5的合金版本。等軸晶由由沉淀裝飾的亞晶界細分，如圖1b所示。從亞顆粒內部拍攝的高倍率HAADF-STEM圖像(圖1c)顯示，正方形和薄矩形顆粒相對較輕，分布在較暗的基質相中。較淺的相先前被確定為具有bcc結構，較暗的連續相具有B2晶體結構。

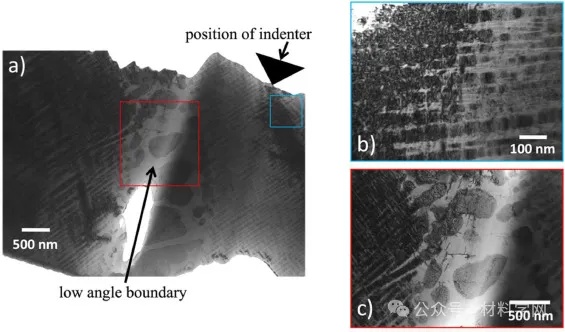

圖2(a)中具有壓頭位置和低角度亞晶界位置的多束B(niǎo)F圖像，(b)中顯示了高密度的位錯和精細的立方結構，(c)中顯示了低角度邊界的高倍放大圖像，其中位錯密度要低得多。

使用雙光束FIB方法在壓痕下精心制備了TEM膜。在圖2a-c中，在許多常規透射電子顯微鏡(CTEM)圖像中顯示了該凹陷下的變形子結構。觀察到較高的位錯密度，表明兩相具有相當?shù)氖覝厮苄?見圖2b)。這種高位錯密度加上這些區域B2/bcc相較小的尺寸尺度，使得對單個位錯的分析變得非常困難變形區域極其困難。在壓痕位置附近，一個包含低角度邊界的區域發生了變形，其中存在bcc和B2相。

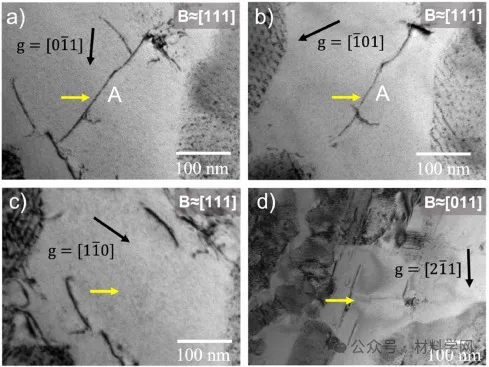

圖3通過g.b分析識別Burgers向量，在和所示的兩束圖像中可以看到由黃色箭頭標記的位錯，而在和所示的圖像中不可見，從而產生平行于s的Burgers向量。

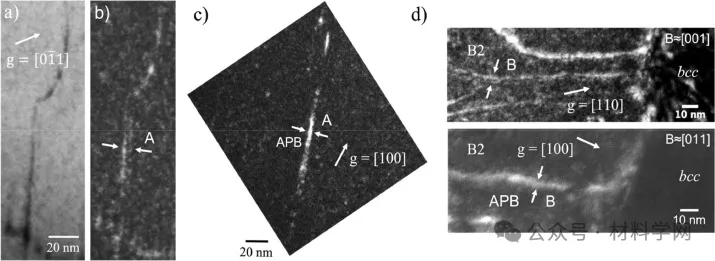

圖4確認疊加位錯解離的分析，BF和互補的WBDF圖像分別顯示在和中。用g=[100]形成相應的DF圖像，突出APB如圖所示。(d)中WBDF和[100]DF圖像顯示了另一個解離的例子。

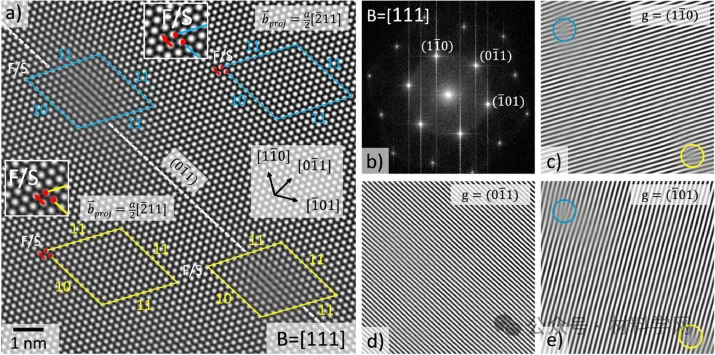

圖5解離的原子分辨率證據是FFT濾波后的HAADF STEM圖像沿[111]波束方向呈現的，(a)圍繞單個位錯進行Burgers電路構建。圖5圖像的FFT。(b)各{110}型平面的Bragg濾波圖像如(c-e)所示。

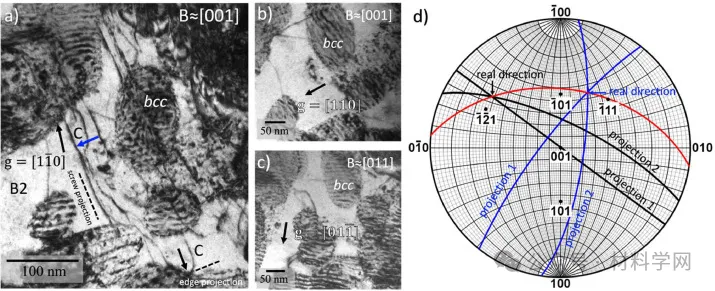

圖6(a)中的BF圖像顯示拉長位錯，用藍色箭頭表示。漢堡矢量由不可見性決定。(d)中脫位的痕跡分析細節表明，它是螺旋狀的，在(101)平面上滑行。藍色的軌跡對應于用于分析的兩個投影螺旋線方向，而黑色的軌跡對應于所使用的邊緣投影。紅色跡線包含螺釘和邊緣組件，對應于(101)平面。

圖7一系列BF圖像詳細描述了位錯“C”在B2和bcc相之間的相互作用。(a)和中的+/g圖像證實了B2相中的完整位錯環，與許多bcc沉淀相互作用。(c)中的圖像顯示了B2到bcc的直接滑動傳遞機制，而中的圖像顯示了螺桿段與bcc沉淀相互作用的初始階段，用藍色箭頭標記。

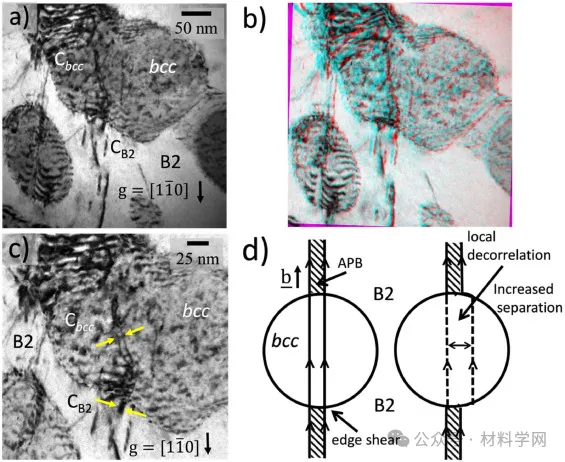

圖8位錯“C”進一步細化后的BF圖像，(a)用于立體對構建。(b)中的浮雕是通過兩幅圖像構建的，第二幅圖像與第一張圖像的傾角為4度，證實位錯“C”位于bcc相，符合邊緣切割機制。(c)兩個脫位的分離增加，用黃色箭頭標記，與去相關運動一致。

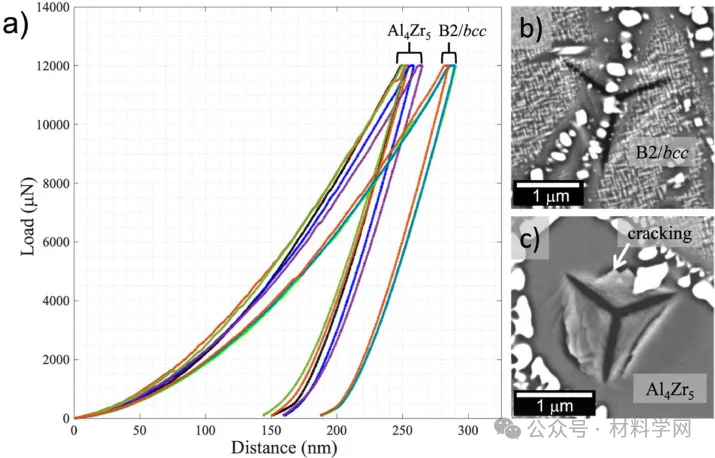

圖9(a)納米壓痕實驗的硬度與距離數據，顯示Al4Zr5金屬間區與B2/bcc區硬度差異較大。(b)B2/bcc的壓痕。(c)中Al4Zr5相的壓痕。請注意，在本實驗中，合金在受控氣氛下退火1200°c 24小時，并緩慢冷卻至室溫。

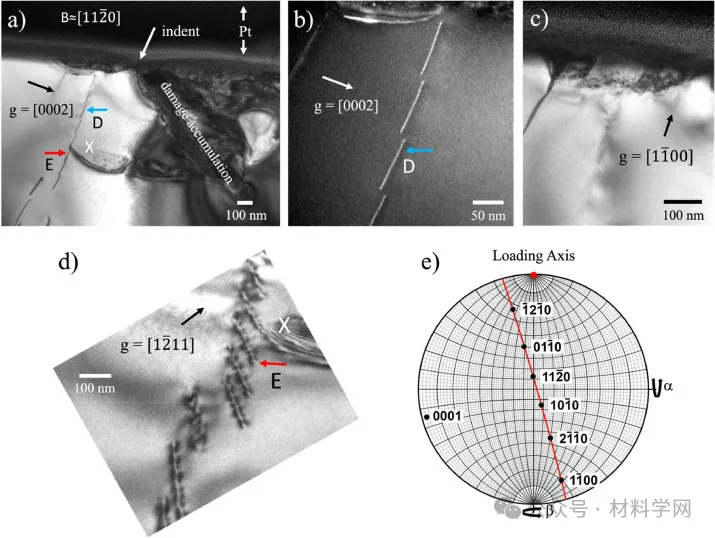

圖10位于Al4Zr5相上縮進下方的子結構。(a)低倍BF圖像顯示凹痕下方有明顯的損傷堆積，位錯活動稀疏。(b)(b)中WBDF圖像中顯示的單個位錯。通過不可見確定位錯與和中的BF圖像平行。(c)顆粒相對于加載軸的方向

本研究采用納米壓痕技術對AlMo0.5NbTa0.5TiZr合金在室溫變形過程中的變形子結構進行了詳細的研究。具體而言，確定了B2相和Al4Zr5相合金版在室溫下的變形機制。主要成果如下：

(1)B2相的塑性受Burgers向量平行于<111 >的超位錯的產生和滑動的影響。

(2)根據a<111>= a/2<111>+APB+ a/2<111>反應，觀察到這些超位錯解離成超偏位對，螺旋取向的分離約為10 nm。

(3)變形組織中的位錯主要是螺旋形的，在{110}面上滑動。提出這些螺段是被快速滑動的邊緣段拖出后出現的，即邊緣段的遷移率明顯高于螺段的遷移率，說明B2相位錯存在螺限制運動。

(4)確定Al4Zr5金屬間相的合金版本比B2/bcc區域更硬。這一階段的壓痕伴隨著壓痕邊緣的開裂，在給定的壓痕下幾乎沒有位錯產生和運動的跡象。

(5)確定Al4Zr5的合金版本具有固有的脆性，最終導致該合金缺乏延展性。
