316L奧氏體不銹鋼是一種含碳量低于0.03%的超低碳不銹鋼，其材料性能相當于我國的00Cr17Ni14Mo2型鋼。316L不銹鋼作為核電站壓水堆一回路主管道和堆芯構件的主要材料，具有優良的力學性能和抗腐蝕性能，在核電領域得到廣泛應用。316L不銹鋼在應力和腐蝕性介質同時存在的條件下容易發生應力腐蝕開裂，這種腐蝕主要是由于316L不銹鋼表面的鈍化膜遭到破壞進而引發晶間腐蝕引起的，在核電設備運行環境中硼酸也是導致這類腐蝕的重要因素，給核電設備的安全運行帶來較大的風險，所以掌握316L不銹鋼在硼酸溶液中的腐蝕行為對于提高核電設備的使用壽命和安全性具有重要價值。

目前關于316L不銹鋼腐蝕機理的研究多集中于其在不同介質中的電化學腐蝕或者應力腐蝕等方面。在電化學腐蝕行為方面，史艷華等研究了316L不銹鋼在不同Cl-濃度中的腐蝕行為，結果表明，Cl-濃度為3% （質量分?jǐn)?shù)） 時，316L不銹鋼的點蝕程度最為嚴重；韓亞軍等對316L不銹鋼在不同電導率海水環境下的電化學腐蝕行為進行了研究，實驗結果表明，電導率通過影響溶液電阻而改變腐蝕介質中的侵蝕離子活度，進而影響316L不銹鋼鈍化膜的穩定性。在不同條件下的應力腐蝕方面，關心矞采用慢應變速率拉伸實驗方法研究了高溫高壓水環境中pH值對316L不銹鋼應力腐蝕開裂的影響規律，發現316L不銹鋼在酸性和堿性溶液中的腐蝕開裂敏感性均較大，且腐蝕開裂敏感性隨溶液酸性和堿性提高而增大；杜東海等[9]研究了316L不銹鋼冷變形后在不同溶解氧含量高溫水中的開裂規律，結果表明，材料的裂紋擴展速率隨溶解氧含量的升高而升高，且含氧量小于0.2 mg/L時這種變化趨勢非常顯著，而當超過該值后，這種變化趨勢變得緩慢。另外，在不同金屬工藝處理對316L耐蝕性影響方面，Dikici等研究了后熱處理對316L的冷噴涂層腐蝕性能的影響，研究表明，冷噴涂316L不銹鋼涂層的硬度和孔隙率值隨著熱處理溫度 （250，500，750和1000 ℃） 的升高而不斷降低；Tanhaei等[11]研究了不同冷軋水平 （0~50%） 對316L奧氏體不銹鋼在NaCl （1 mol/L）+H2SO4中的顯微組織、磁性和機械性能以及腐蝕行為的影響，研究結果表明，隨著冷軋百分比的增加，硬度與屈服強度的比值呈上升趨勢，即材料的加工硬化能力降低。

到目前為止，關于外加電位對金屬應力腐蝕影響的研究多集中在管線鋼、合金鋼，而對316L不銹鋼的相關研究則較少。劉智勇等[12]采用電化學動電位極化技術、慢應變速率拉伸 （SSRT） 實驗和SEM對X80管線鋼在鷹潭土壤模擬溶液中的應力腐蝕行為進行了研究，發現在酸性土壤環境中X80管線鋼的SCC敏感性隨外加陰極電位的降低而增大。本文對316L不銹鋼在近中性硼酸溶液環境中，通過外加不同電位進行慢應變速率拉伸實驗，探究動電位極化不同區間下316L不銹鋼的SCC敏感性差異以及腐蝕機理，為316L不銹鋼在核電環境下的腐蝕機理及防護技術研究提供一定的參考。

1 實驗方法

實驗材料為核電用316L奧氏體不銹鋼，其化學成分 （質量分?jǐn)?shù)，%） 為：C 0.003，Si 0.65，Mn 1.62，P0.03，S 0.03，Ni 12.00，Cr 17.63，Mo 2.32，F(xiàn)e余量。

實驗前將316L不銹鋼加工成15 mm×15 mm×1.5 mm的片狀試樣，作為電化學測試時所用的工作電極，用水砂紙打磨至1000#后在25%（質量分?jǐn)?shù)）HNO3溶液中進行鈍化處理，鈍化溫度為45 ℃，鈍化時間30 min。鈍化完成后用去離子水、無水乙醇清洗，吹干后放在干燥器中干燥備用。實驗所用溶液為pH值為6.9±0.5的硼酸溶液，實驗時溶液溫度維持在25 ℃。

電化學實驗和慢拉伸實驗 （SSRT） 所采用的三電極體系為：316L不銹鋼為工作電極，Ag/AgCl3電極 （SCE） 為參比電極，Pt片為輔助電極，文中所有電位均相對于SCE電位。實驗過程中通入氮?dú)膺M(jìn)行除O2。

電化學試樣尺寸為15 mm×15 mm×1.5 mm，動電位極化曲線測試在上海辰華CHI1660E電化學工作站上進行，掃描速率為50、10和0.5 mV/s，電解槽采用平板電解槽。實驗前將試樣用砂紙逐級打磨至2000#。有文獻研究指出，通過采用不同掃描速率的動電位極化曲線可以確定管線鋼在特定溶液中的SCC敏感性。其中，進行快速掃描可以表征裂紋尖端的電化學特征，主要是由于快速掃描屏蔽了成膜過程，使得電極始終裸露出新鮮的金屬表面，慢速掃描則側重于表征非裂紋尖端及金屬表面的電化學特征。

SSRT實驗在西安力創材料檢測技術有限公司生產的應力腐蝕試驗機上進行，應變速率為3.0×10-6 mm/min。試樣依照GB/15970進行制備，尺寸如圖1所示，厚度為2 mm，標距段長度為25 mm。實驗前將試樣用砂紙逐級打磨至1000#，打磨方向與拉伸方向一致，用丙酮和酒精在超聲波清洗儀中進行清洗，以除去試樣表面的油污雜質。在SSRT的基礎上，溶液中分別采用恒電位儀施加1200 mV （過鈍化區）、300 mV （鈍化區）、200 mV （鈍化區）、-600 mV （陰極區） 的恒電位進行研究，其中200 mV用作鈍化區的平行實驗，以確保實驗的可靠性。實驗結束后采用SU8010場發射掃描電鏡 （SEM） 對拉伸斷口形貌進行觀察分析。

2 實驗結果

2.1 電化學實驗

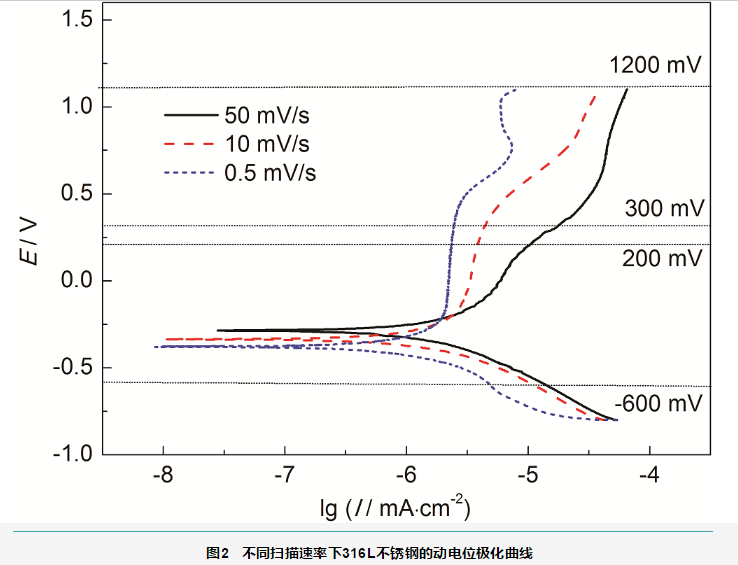

圖2為316L不銹鋼在中性硼酸溶液中不同掃描速率 （50、10和0.5 mV/s） 下的動電位極化曲線。

對極化曲線進行擬合得到從慢速掃描到快速掃描對應的自腐蝕電位分別為：-0.338，-0.378，-0.282 V，隨著掃描速率的增加，316L不銹鋼的自腐蝕電位隨之增大。由圖2可以看出，鈍化區間隨著掃描速率的增加呈現逐漸減小的趨勢，快速掃描和慢速掃描存在著顯著的差異，且隨著掃描速率增大差異表現得更加明顯。當電位在過鈍化區以上時，快速掃描的電流密度隨電位的升高具有迅速下降的趨勢，而慢速掃描則具有上升趨勢，表明此時裂紋尖端發生迅速腐蝕，而非裂紋尖端的腐蝕速率則有所降低。對于陰極極化區，快速掃描的自腐蝕電流密度要高于慢速掃描下的電流密度，說明非裂紋尖端在陰極保護的作用下耐腐蝕性更好。

2.2 慢拉伸實驗

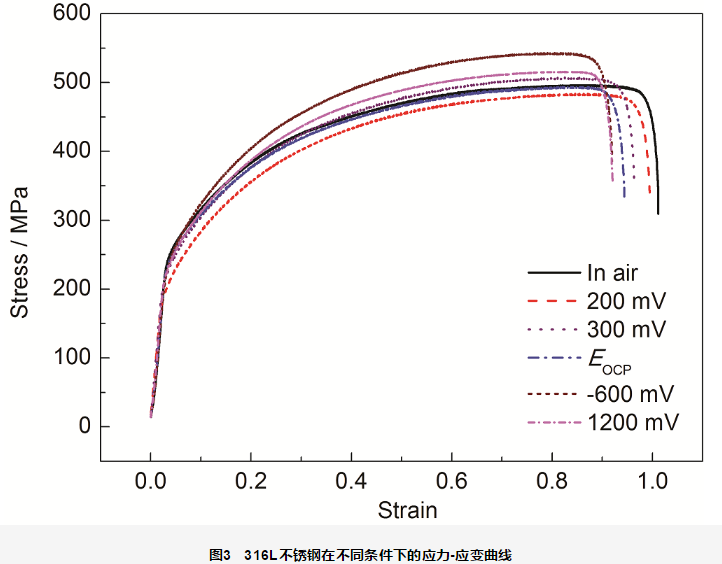

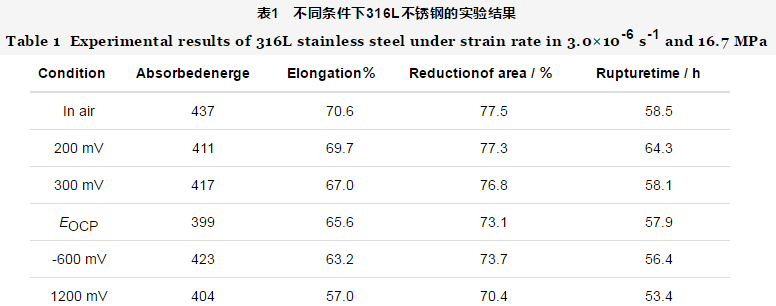

SSRT實驗結果如圖3所示，數據擬合結果如表1所示。

結合316L不銹鋼動電位極化曲線，從圖3中可以明顯看出，和空氣環境下的拉伸實驗相比，316L不銹鋼在近中性硼酸溶液中具有一定的SCC敏感性，同時在不同外加電位下316L不銹鋼的SCC敏感性不同且滿足一定的規律。從表1中可以看出，在外加-600和1200 mV電位下，試樣拉伸后所得延伸率、斷面收縮率以及斷裂時間與未加電位溶液中的相比均出現一定程度的降低，說明外加電位處于動電位極化曲線陰極區和過鈍化區時促進了316L不銹鋼腐蝕的發生。根據表1還可以看出，在外加電位200和300 mV下316L不銹鋼的SCC敏感性指標均稍好于未加電位溶液環境，說明外加鈍化區電位316L不銹鋼的SCC敏感性相對較小。

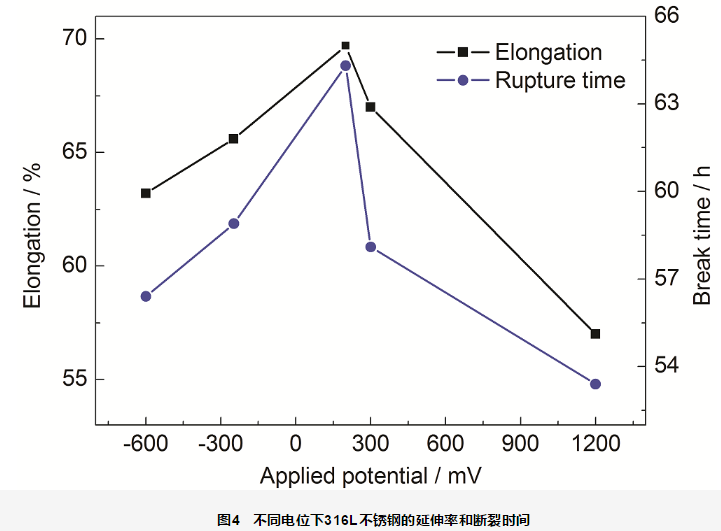

圖4為不同外加電位下316L不銹鋼延伸率和斷裂時間的變化規律，從圖中可以看出，外加200 mV電位時，316L的延伸率和斷裂時間較高，隨著電位的升高和降低，316L的延伸率和斷裂時間均有不同程度的下降，表明此時材料的SCC敏感性較低。當外加1200 mV電位時，316L的延伸率和斷裂時間均較小，說明此時316L不銹鋼腐蝕程度較為嚴重，SCC敏感性較大。

2.3 斷口形貌分析

試件宏觀斷口形貌表明，空氣中的316L不銹鋼斷口表現出明顯的縮頸現象，未加電位溶液中的宏觀斷口有輕微的縮頸現象，而外加陰極保護區電位-600 mV和過鈍化區電位1200 mV的宏觀斷口都未出現縮頸現象。

圖5為316L不銹鋼不同條件下SSRT后的斷口形貌。圖5a是空氣中拉伸試樣的斷口，其斷口形貌整體呈韌窩形貌，韌窩大小均勻，屬于典型的韌性斷裂。圖5b是外加電位位于鈍化區 （300 mV） 時的斷口形貌，同樣顯示出韌性斷裂特征，斷口形貌與空氣中比較接近，但韌窩大小、多少以及深淺存在一定差異。圖5c是溶液中未加電位時的斷口形貌，此時的韌窩明顯較深，且韌窩大小不一，屬于韌性斷裂。

外加陰極保護區電位-600 mV和過鈍化區電位1200 mV的斷口整體趨于平整 （圖5d，e），斷口形貌與空氣中的情況存在明顯差異，均出現準解理特征，同時伴有少量微孔，呈現出脆性斷裂特征。電位位于過鈍化區時，存在大片解理區，解理區內存在大量較深的孔洞，且局部孔洞內伴隨有腐蝕產物的出現。由此可知，在施加陰極區電位和過鈍化區電位時，316L不銹鋼的SSRT斷裂特征有從韌性開裂向脆性開裂轉變的趨勢。

圖6所示為不同條件下SSRT后的側面裂紋SEM形貌。從圖中可以看出，空氣中和外加300 mV電位時，樣品表面均未出現微裂紋。當外加-600 mV和1200 mV電位時，靠近斷口處的表面均出現了微裂紋，但在-600 mV時，側面裂紋形貌呈現多裂紋開裂特征，而在1200 mV時，微裂紋數量較少且比較平直，裂紋面與試件的拉伸方向大致垂直，結合斷口形貌可以推斷，316L不銹鋼在中性硼酸溶液中發生的是應力腐蝕穿晶斷裂。

3 分析與討論

本實驗所采用的模擬溶液為中性硼酸溶液，在此實驗中陰、陽極發生的主要反應為：

當外加陰極區電位時，裂紋尖端和非裂紋尖端均受陰極過程控制，此時裂紋尖端和非裂紋尖端在一定程度上產生了陰極保護，使得316L不銹鋼的抗拉強度增加 （圖3）。由于體系中H的存在，H+更容易穿過腐蝕產物膜促進析氫反應，使H擴散至裂紋尖端處加速裂紋的擴展，導致材料受氫脆程度更為嚴重，SCC敏感性較高 （表1），即此時SCC機制為氫脆機制。有研究指出，對于由氫脆和強化相構成連續活性通道陽極溶解機理控制的SCC，氫脆引起的強度上升將使鋼的SCC敏感性提高[16]，圖3實驗結果表明，外加-600 mV電位時，材料抗拉強度較大且SCC敏感性相對較高，與該研究結論一致。

當外加陽極區電位時，裂紋尖端和非裂紋尖端均受陽極過程控制。慢速掃描時體系趨于穩態，此時金屬表面的Fe3+、Cr3+和溶液得到較充足反應。徐海嵩在對316Ｌ不銹鋼再鈍化行為規律及其鈍化膜穩定性的研究中發現，陽極極化過程中裸露金屬表面的陽離子不斷地與溶液接觸，易形成穩定的雙層鈍化膜結構[17]，因此耐蝕性較好，鈍化區間相對較大，鈍化膜的主要成分是Fe2O3、Cr2O3。快速掃描時體系處于暫態，動電位極化使得裂紋尖端始終暴露，金屬離子的反應速度總體較慢且新形成的鈍化膜不穩定，導致金屬表面難以形成完整致密的鈍化膜，因此使得快速掃描時自腐蝕電位較高，而鈍化區間較小。結合上述分析，外加200和300 mV電位時，材料的腐蝕主要是由于裂紋尖端的陽極溶解導致的，此條件下斷口的形貌與空氣中的較為接近。

當外加過鈍化區電位時，裂紋尖端和非裂紋尖端的陽極電流差異變大，裂紋更易產生和擴展。隨著反應的進行鈍化膜開始嚴重破裂，使得腐蝕加速，此時發生的陽極反應主要為Fe的陽極溶解。因此外加1200 mV電位時材料腐蝕更為嚴重，表現出較高的SCC敏感性，SCC機制為陽極溶解機制。

4 結論

（1） 外加電位對316L不銹鋼在近中性的硼酸溶液環境中的SCC敏感性有一定影響，不同極化區間電位下具有不同的SCC敏感性，其中200和300 mV時的SCC敏感性較小，外加陰極區電位和外加過鈍化區電位時SCC敏感性較大。

（2） 在施加陰極區電位和過鈍化區電位時，316L不銹鋼的SSRT斷裂特征有從韌性開裂向脆性開裂轉變的趨勢。

（3） 外加電位為-600 mV時，SCC機制主要表現為氫脆機制，此時試樣受氫脆較為嚴重；外加1200 mV電位時，SCC機制為陽極溶解型，此時主要發生的是Fe的陽極溶解反應。
