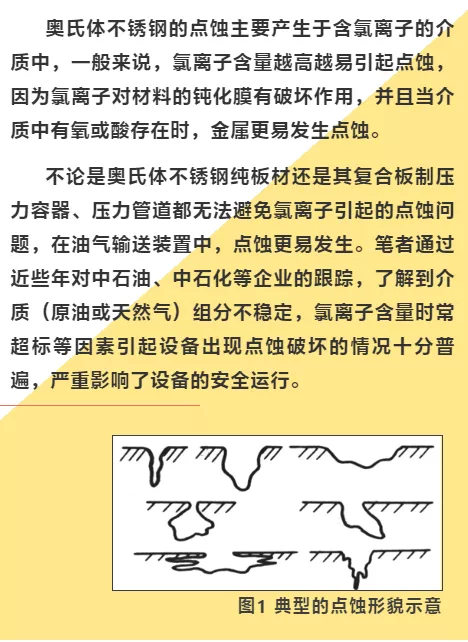

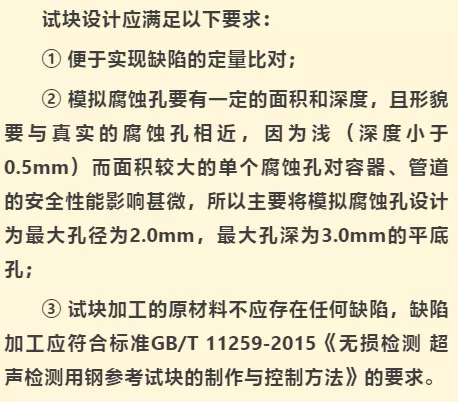

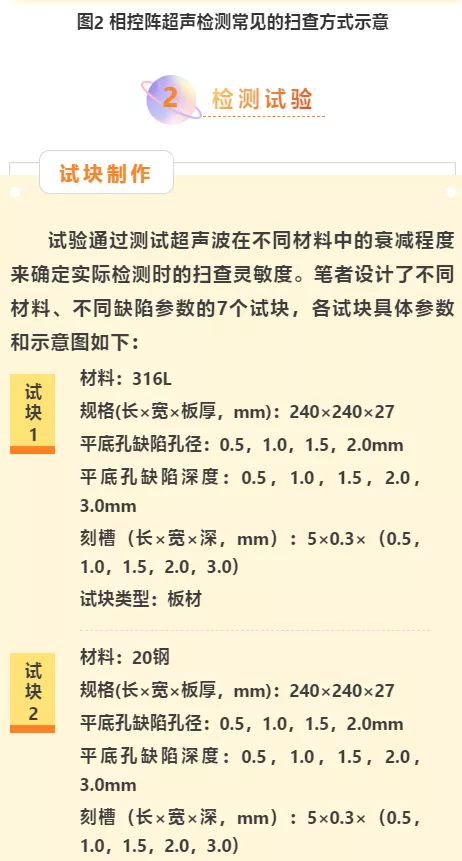

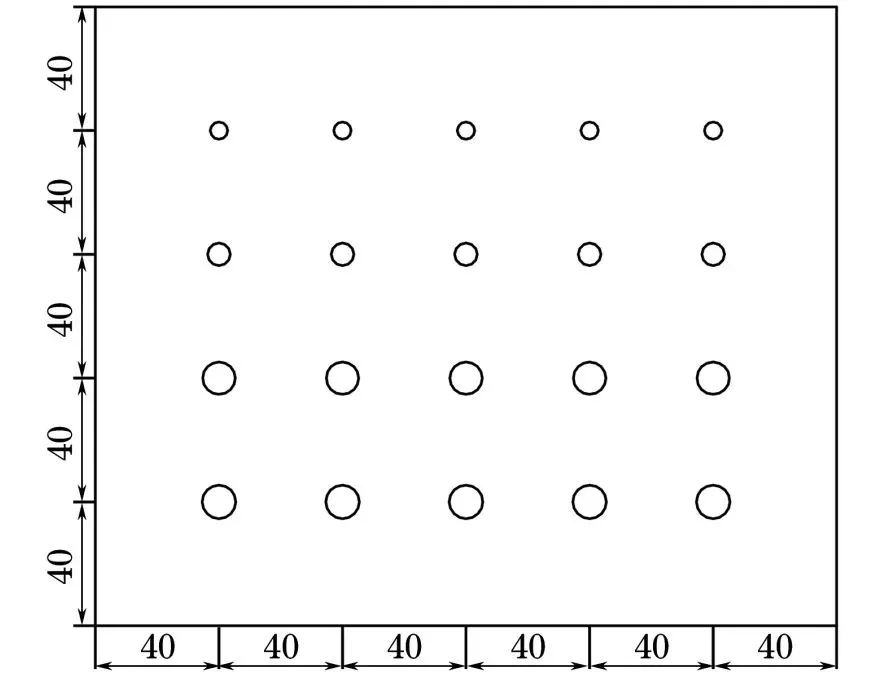

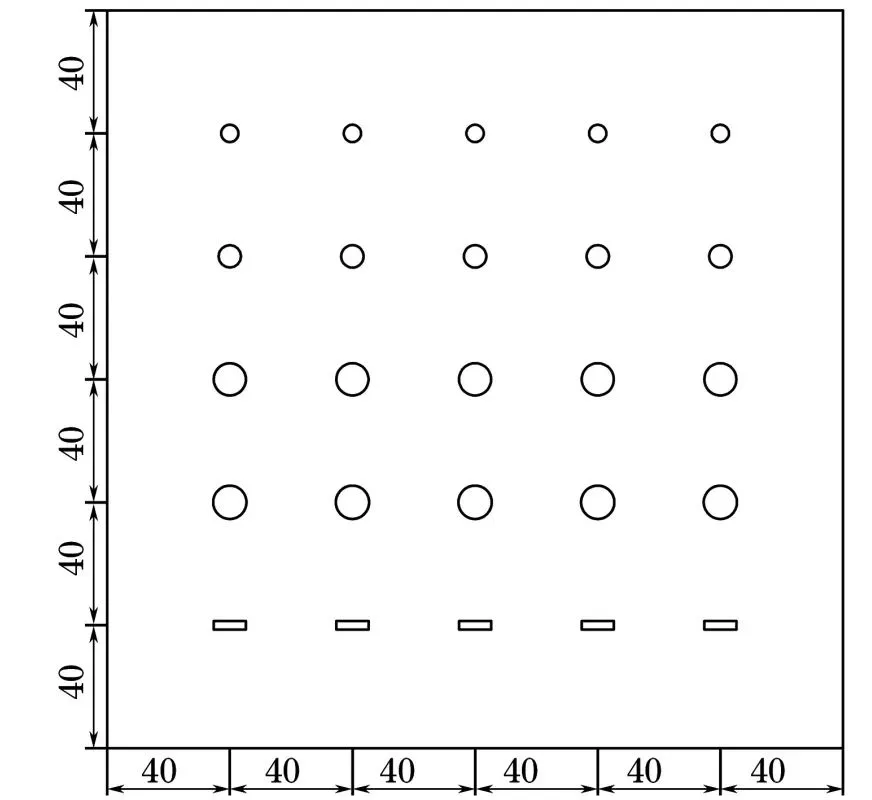

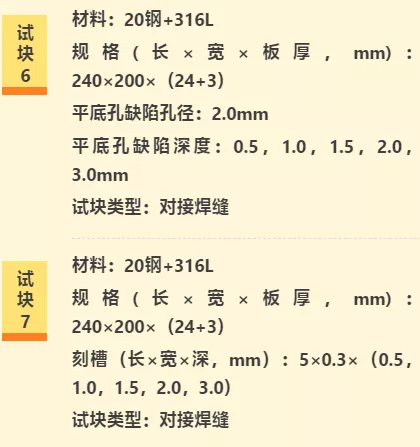

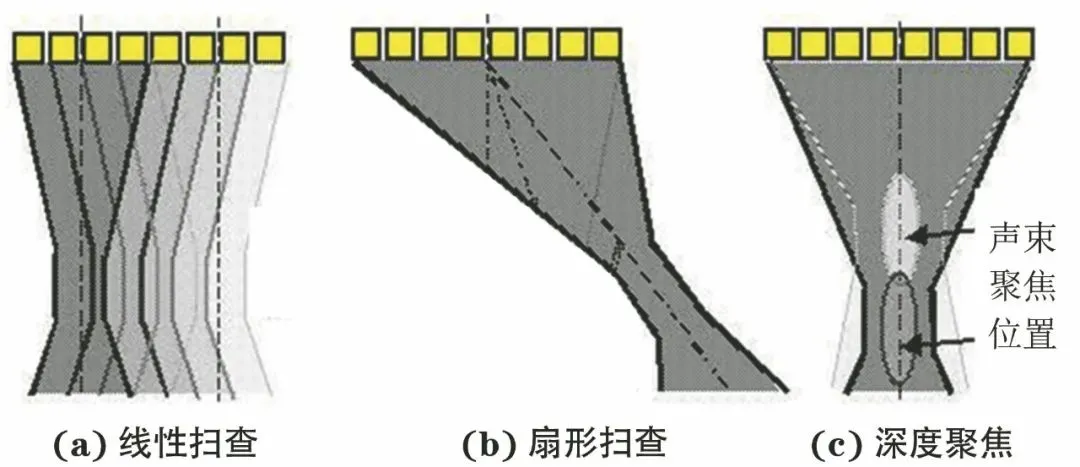

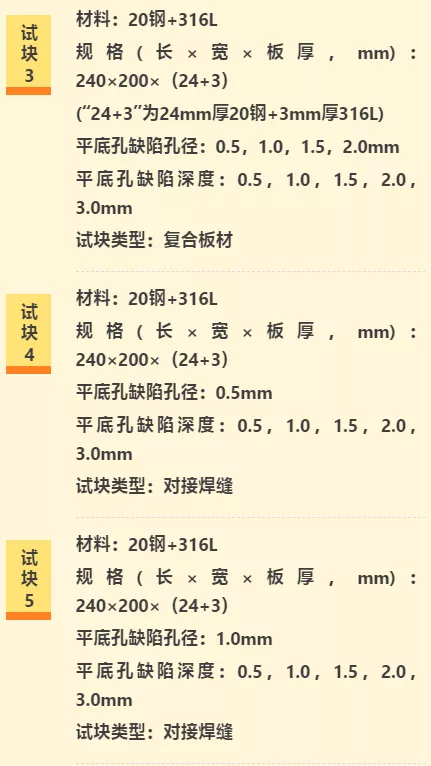

圖3 板材試塊結構及缺陷分布示意
圖4 復合板材試塊結構及缺陷分布示意(缺陷加工在復合板側)

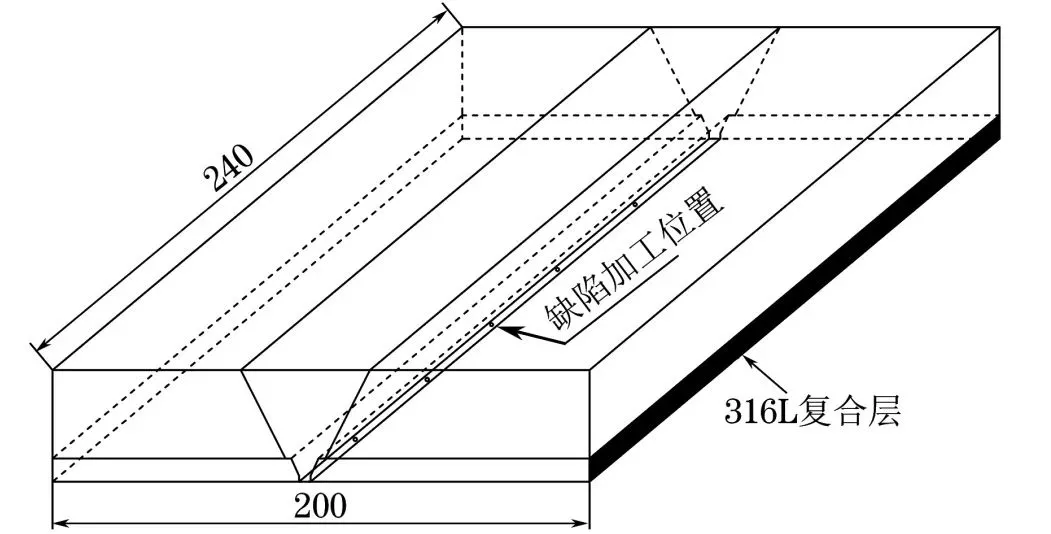

圖5 焊縫試塊結構及缺陷分布示意(缺陷位于焊縫中心)

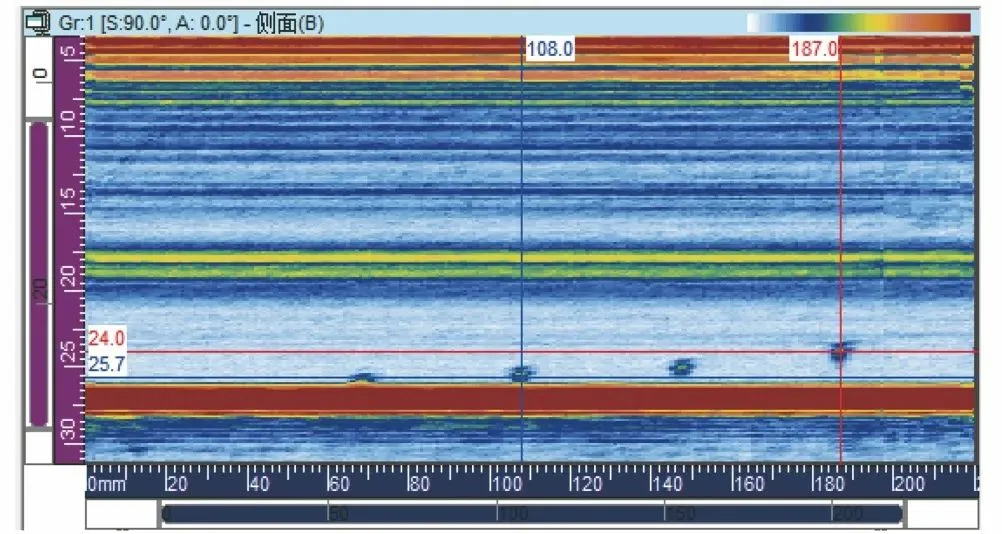

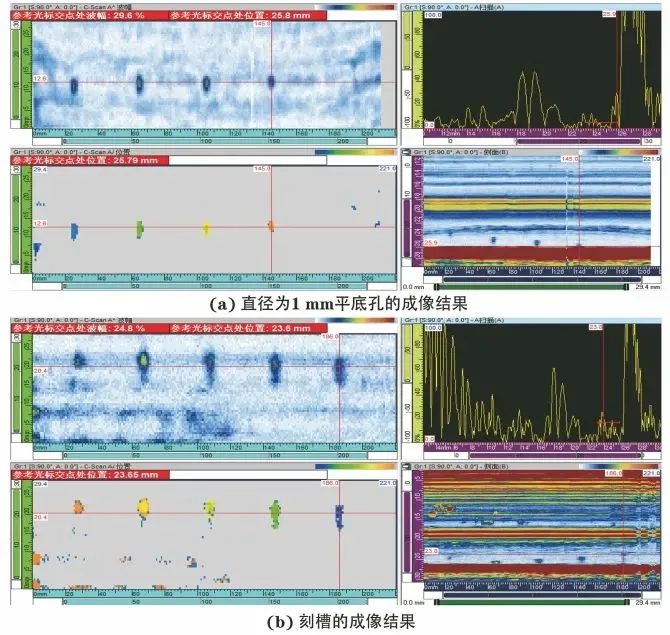

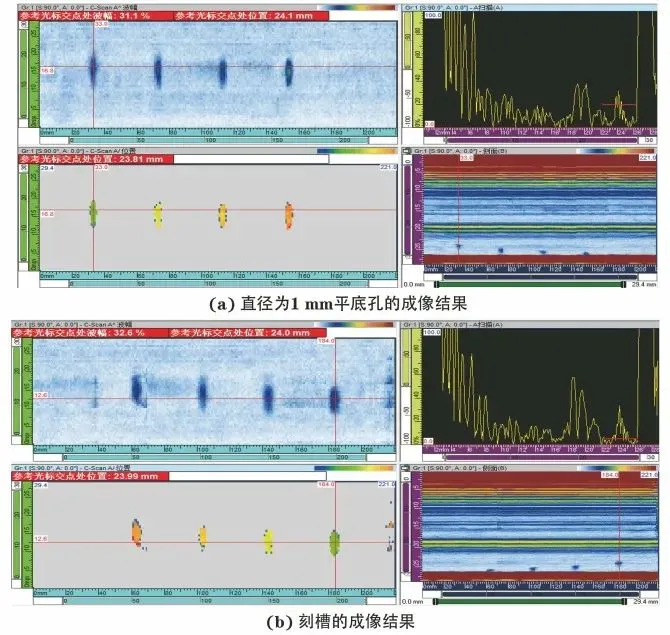

圖6 1號板材試塊的相控陣超聲成像結果

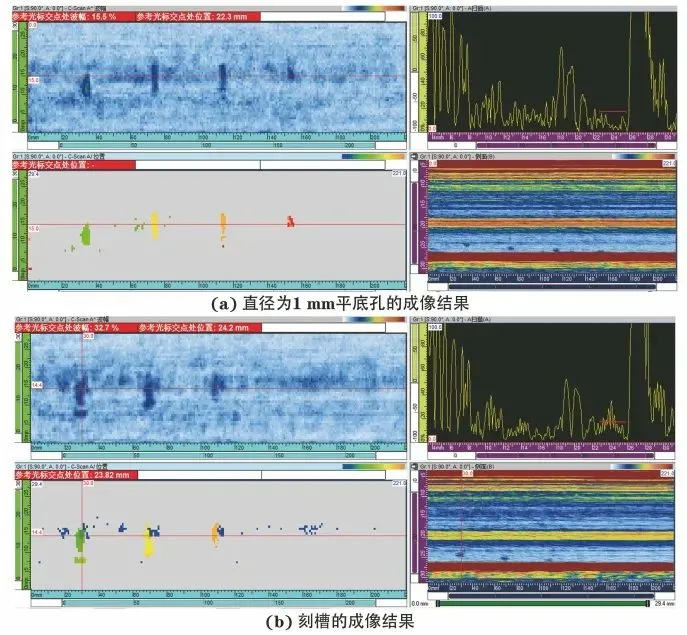

圖7 2號板材試塊的相控陣超聲成像結果
圖8 復合板材試塊直徑為1mm平底孔的相控陣超聲成像結果
圖9 對接焊縫試塊的相控陣超聲成像結果
以1號板材試塊為例,利用TomoView軟件測量其直徑為2mm,深度分別為1.0, 1.5, 2.0, 3.0mm平底孔缺陷的參數,缺陷測量界面如圖10所示。實際測量得到的缺陷深度分別為1.2,1.3,2.0,3.0mm。

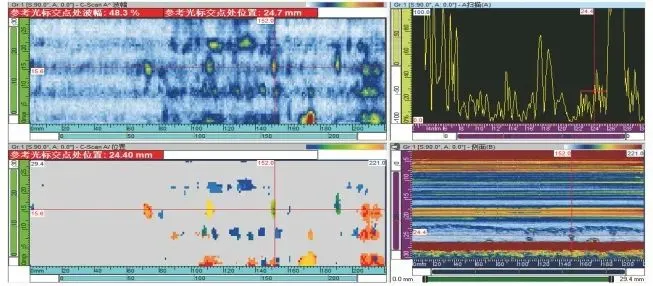

圖10 1號板材試塊平底孔缺陷測量界面

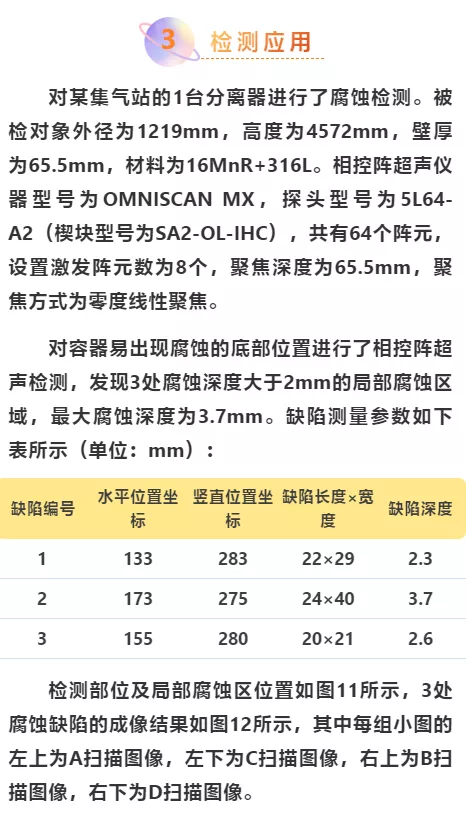

圖11 腐蝕檢測部位及局部腐蝕區位置示意
