摘要

研究了納米鋁改性有機(jī)硅高溫涂層的固化、抗650℃高溫氧化性能和耐3.5% NaCl水溶液電化學(xué)腐蝕性能。當(dāng)聚氨酯：有機(jī)硅的質(zhì)量分?jǐn)?shù)達(dá)到1:3或更高時(shí)，有機(jī)硅涂料可以在24 h內(nèi)完成常溫固化。制備出的納米鋁改性有機(jī)硅高溫涂層表面致密，沒有微觀裂紋等缺陷。納米鋁改性的有機(jī)硅涂層顯著提高了304不銹鋼抗氧化性能，經(jīng)1028 h氧化實(shí)驗(yàn)，基體幾乎沒有發(fā)生氧化，涂層沒有出現(xiàn)開裂和剝落。納米鋁改性的有機(jī)硅涂層還顯著提高了氧化后的304不銹鋼耐氯化鈉水溶液腐蝕性能，無涂層的304不銹鋼氧化后形成的氧化膜低頻阻抗僅3.2 Ω·cm2，而涂裝涂層的不銹鋼的低頻阻抗約為1.1×105 Ω·cm2。

關(guān)鍵詞： 材料失效與保護(hù) ; 耐高溫氧化 ; 納米改性 ; 有機(jī)硅 ; 常溫固化 ; 304不銹鋼

不銹鋼是常用的結(jié)構(gòu)材料，具有優(yōu)異的耐腐蝕性能。不銹鋼的高耐腐蝕性能與其表面形成的富鉻CrOOH鈍化膜或Cr2O3氧化膜有關(guān)[1,2,3]。不銹鋼表面鈍化膜的結(jié)構(gòu)和厚度與溫度有密切的關(guān)系。在50~450℃隨著溫度的提高這種鈍化膜的厚度增加，但是其性質(zhì)不變[4]。在350℃氧化膜的晶粒尺寸很小且表面粗糙度較低，隨著溫度的升高晶粒的尺寸減小；氧化膜的致密性隨著溫度的升高而降低，在50℃形成部分鈍化膜[5]。304不銹鋼在中高溫（500~800℃） 發(fā)生氧化，超過800℃氧化更嚴(yán)重[6]。在高溫下氧化膜的結(jié)構(gòu)發(fā)生變化，除了含有鉻和鐵的氧化物外還生成具有鐵鉻尖晶石結(jié)構(gòu)的氧化膜。氧化膜中有較大的裂紋且不均勻、疏松易剝落[7,8]。因此，在溫度超過500℃時(shí)有必要采取措施以提高其抗氧化性能。

使用耐高溫涂料，是防止材料高溫氧化的重要措施。涂料和涂層的成分可控、適應(yīng)性強(qiáng)且工藝簡(jiǎn)便。耐高溫涂料在200℃以上不變色、不脫落且保持良好的機(jī)械性能。有機(jī)硅樹脂是以高鍵能（443.7kJ·mol-1）的硅氧鍵Si-O[9]為分子主鏈的半無機(jī)高分子材料。有機(jī)硅涂料具有優(yōu)異的熱穩(wěn)定性和耐熱性能，可用于煙囪、鍋爐、消音器、燃燒室、熱轉(zhuǎn)換器和排熱管等高溫設(shè)備[10]。高極性Si-O鍵中的Si、O原子的電負(fù)性差異很大，可屏蔽所連接的烴基基團(tuán)，使有機(jī)硅材料具有較高的抗氧化性能。純有機(jī)硅樹脂的使用溫度不超過300℃，因此要研制耐熱性能更優(yōu)異的樹脂。Jia等[11]研制了一種含有亞苯基新型有機(jī)硅樹脂，其開始降解溫度為500.3℃，在900℃的失重僅為14.4%。孫舉濤等[12]研制的含有端羥基的聚甲基苯基硅樹脂在空氣中的初始分解溫度為250℃，在500℃的失重為18%。在有機(jī)硅樹脂中摻入苯基可提高其熱穩(wěn)定性和疏水性[13]。在有機(jī)硅樹脂涂料中摻入耐熱氧化物填料，如Fe2O3[14]、Al2O3和ZnO [15]、納米金屬粉[16]等，可提高其耐熱性能。

在高溫下使用時(shí)有機(jī)硅涂料樹脂中的甲基、乙基等有機(jī)基團(tuán)分解揮發(fā)，產(chǎn)生的微觀孔洞使其致密性降低。納米金屬粉如Al粉在高溫下快速氧化[16]。這些納米Al粉氧化物均勻彌散分布，體積膨脹彌合了有機(jī)成分揮發(fā)產(chǎn)生的微觀孔洞，使涂層的致密性提高，進(jìn)而提高了涂層的防護(hù)作用。納米TiO2具有較高的耐高溫性能和良好的觸變性能，添加少量的這種粉體即可改善涂料的儲(chǔ)存和沉降性能。有機(jī)硅涂料需要在150℃以上的溫度長(zhǎng)時(shí)間固化[17]，這限制了在大型零部件和長(zhǎng)管線的應(yīng)用。因此，實(shí)現(xiàn)有機(jī)硅樹脂涂料的常溫固化對(duì)于其應(yīng)用極為重要。鑒于此，本文制備一種納米改性常溫固化耐高溫有機(jī)硅涂料，研究其常溫固化行為和抗高溫氧化性能。

1 實(shí)驗(yàn)方法

1.1 涂料和涂層的制備

試驗(yàn)基體為304不銹鋼，其名義化學(xué)成分（%，質(zhì)量分?jǐn)?shù)）為C 0.04, Si 1.48, P 0.03, S 0.03, Mn 1.38, Cr 16.86, Ni 8.45, Fe余量。樣品尺寸為20 mm×10 mm×2 mm，表面經(jīng)噴砂處理（80目玻璃珠，噴砂壓力0.5 MPa）。

實(shí)驗(yàn)用原料包括工業(yè)級(jí)純度聚酯改性有機(jī)硅樹脂和聚氨酯樹脂、亞鉻酸銅（CuCr2O4）、納米鋁粉（Al）和納米二氧化鈦粉（TiO2）、防沉劑，以及分析純二甲苯。

按比例稱取聚酯改性有機(jī)硅樹脂（RS）、亞鉻酸銅（CuCr2O4）、納米鋁粉（Al）、納米二氧化鈦粉（TiO2）、防沉劑和二甲苯并將其放入容器內(nèi)進(jìn)行預(yù)混合，然后連同粒徑為1 mm的硅酸鋯研磨珠一起放入MiniZeta 03 型循環(huán)砂磨機(jī)中，以2500 r/min的轉(zhuǎn)速研磨20 min，制得組分I。按比例稱取組分I和聚氨酯固化劑，將二者混合均勻后用200目不銹鋼網(wǎng)過濾，制得涂料。

用空氣噴涂法將涂料噴涂到304不銹鋼表面。將第一道噴涂后的試樣在室溫中放置15~20 min，然后噴涂第二道。待噴涂第二道的涂層表干后在室溫干燥環(huán)境中固化24 h。

采用紅外光譜法（FTIR，Spectrum Two, PerkinElmer, USA）研究涂料的固化行為，確定聚氨酯樹脂的最佳比例，進(jìn)而確定固化劑的最佳含量，并在此基礎(chǔ)上制備納米改性有機(jī)硅涂料。測(cè)試波數(shù)的范圍為4000~400 cm-1，精度為4 cm-1。

1.2 性能測(cè)試

在馬弗爐中測(cè)試304不銹鋼和涂裝納米改性有機(jī)硅涂層的304不銹鋼在650℃空氣中的氧化行為。用掃描電子顯微鏡（SEM，F(xiàn)EI INSPECT F50）觀察原始涂層和氧化后不銹鋼和涂層的微觀形貌，并測(cè)量EDS能譜 （INCA, X-Max）分析涂層和304不銹鋼表面氧化物的成分。使用X-射線衍射儀（XRD，X′Pert Pro Panalytica Co.）測(cè)試涂層氧化前后的相結(jié)構(gòu)。采用電化學(xué)方法測(cè)試氧化前后不銹鋼表面氧化膜在室溫、1000 Hz條件下的Mott-Schottky特征以及電化學(xué)交流阻抗行為。測(cè)試介質(zhì)為3.5% NaCl水溶液，所用儀器為PARSTAT 2273電化學(xué)工作站，采用三電極體系：輔助電極為鉑片，參比電極為飽和甘汞電極（文中所有電位均相對(duì)于飽和甘汞電極電位），工作電極為氧化前后不銹鋼試樣。測(cè)試電化學(xué)交流阻抗的激勵(lì)信號(hào)為10 mV正弦波，測(cè)試頻率為105~10-2 Hz。

2 結(jié)果和討論

2.1 有機(jī)硅涂料的常溫固化行為

表1列出了不同含量聚氨酯樹脂對(duì)有機(jī)硅樹脂固化性能。從表1可見，聚氨酯樹脂添加量小于20%的涂料放置24 h也不能完全固化，聚氨酯樹脂的添加量大于25%的涂料放置24 h后完全固化。因?yàn)榫郯滨渲暮窟^高影響涂料的耐高溫性能，故取聚氨酯固化劑與有機(jī)硅樹脂的比例為3:7。

表1   有機(jī)硅樹脂的固化性能

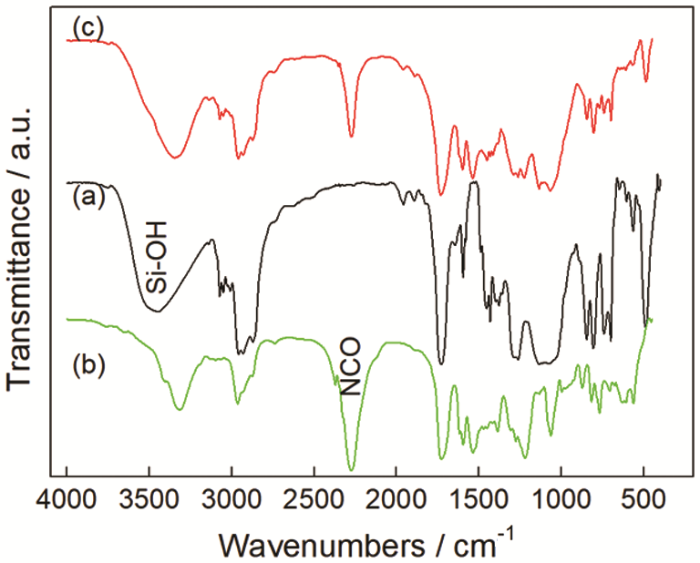

有機(jī)硅樹脂、聚氨酯樹脂和固化后涂料的紅外光譜如圖1所示。與有機(jī)硅樹脂固化性能相關(guān)的基團(tuán)是峰位為3500~3000cm-1[18,19]的硅羥基≡SiOH（圖1a），有機(jī)硅樹脂固化的基本形式是在高溫（100~250℃）下有機(jī)硅樹脂中的硅羥基之間的脫水縮合，進(jìn)而形成高交聯(lián)度的網(wǎng)狀結(jié)構(gòu)[20]。從圖1可以看出，當(dāng)有機(jī)硅與30%聚氨酯樹脂混合并在常溫環(huán)境中固化24 h后，F(xiàn)TIR譜中的硅羥基-OH峰消失，表明有機(jī)硅樹脂中的-OH基團(tuán)與聚氨酯樹脂中的氨酯鍵NCO（2260～2280 cm-1）發(fā)生化學(xué)反應(yīng)而實(shí)現(xiàn)了有機(jī)硅樹脂的固化（圖1b）。固化后的有機(jī)硅涂料保持了有機(jī)硅和聚氨酯的大部分結(jié)構(gòu)（圖1c）。

圖1   有機(jī)硅樹脂、聚氨酯樹脂和固化后涂料的紅外光譜圖

2.2 在650℃的氧化行為

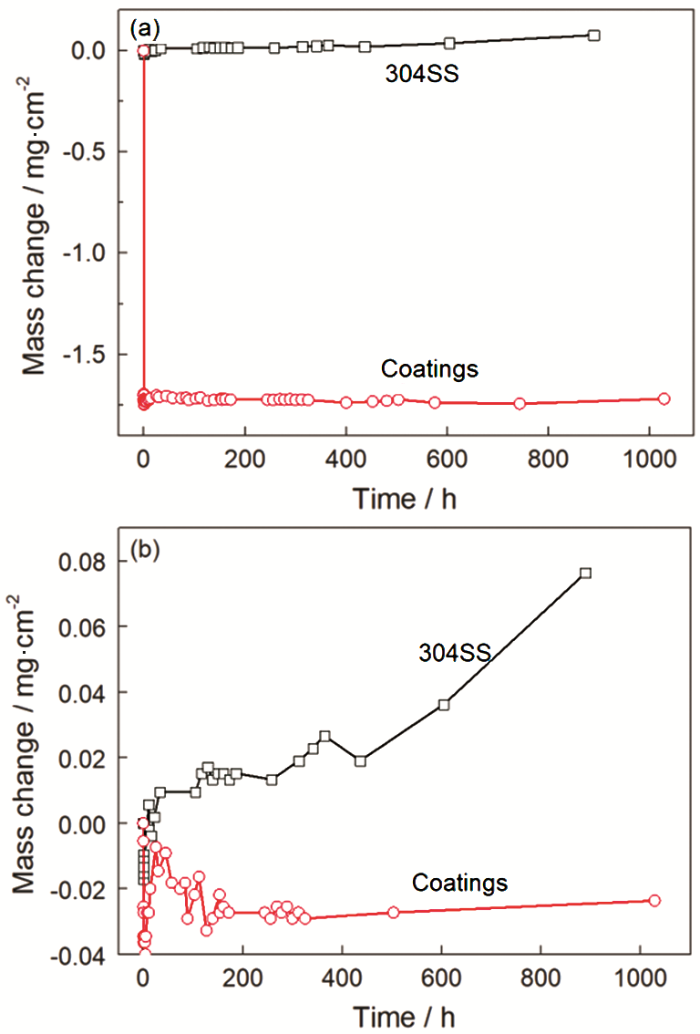

304不銹鋼（304SS）和涂裝涂層的不銹鋼（Coatings）在650℃干燥空氣中的氧化動(dòng)力學(xué)曲線如圖2所示。涂裝涂層的304不銹鋼料在650℃加熱5 min后快速失重，因?yàn)橛袡C(jī)硅涂層中的有機(jī)成分如甲基Si-CH3等在高溫下裂解形成H2O、CO和CO2等小分子揮發(fā)[23,24]。在隨后的氧化過程中涂層重量幾乎不發(fā)生變化，保持了穩(wěn)定的狀態(tài)（圖2a），表明納米改性有機(jī)硅涂層具有良好的高溫穩(wěn)定性。

圖2   304不銹鋼和涂層在650℃的氧化動(dòng)力學(xué)曲線

為了更清晰地分析涂層對(duì)不銹鋼試樣氧化速率的影響，以氧化5min時(shí)試樣的質(zhì)量作為零點(diǎn)，繪制了氧化5 min~1028 h這一過程中帶涂層試樣的質(zhì)量變化和不銹鋼原始試樣的質(zhì)量變化，如圖2b所示。從圖2.b可見，不銹鋼在650℃氧化初期出現(xiàn)了失重，氧化15 h后出現(xiàn)連續(xù)而緩慢的增重，直到氧化約400 h出現(xiàn)較為顯著的增重，氧化890 h的增重量約為0.076 mg/cm2。在高溫空氣中304不銹鋼表面主要形成保護(hù)性的Cr2O3，隨著氧化時(shí)間的延長(zhǎng)還出現(xiàn)Fe2O3等氧化產(chǎn)物[21]。不銹鋼氧化初期失重的原因可能是初期氧化膜主要為Cr2O3，它進(jìn)一步氧化可形成揮發(fā)性CrO3[22]；隨著氧化膜中Fe含量的增加，導(dǎo)致氧化速率提高和揮發(fā)性CrO3形成速率降低。涂裝涂層的不銹鋼在5 min至200 h期間出現(xiàn)小幅度失重，之后質(zhì)量變化很小，表明涂層在200 h之前仍有少量的熱解，在整個(gè)實(shí)驗(yàn)過程中基體在涂層的保護(hù)作用下氧化速率很低。

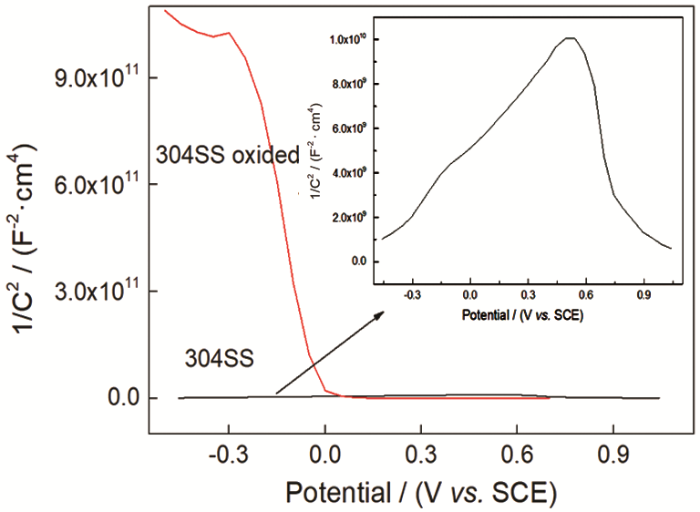

Mott-Schottky方法是評(píng)價(jià)金屬材料表面鈍化膜性質(zhì)的一種有效方法[25,26]。圖3給出了304不銹鋼的Mott-Schottky曲線。可以看出，未氧化的304不銹鋼的Mott-Schottky曲線在電位較負(fù)的線性區(qū)斜率為正，表明在此電位范圍內(nèi)不銹鋼表面自然形成的鈍化膜是以氧空位為主的n型半導(dǎo)體。而當(dāng)電位高于0.52 V時(shí)線性區(qū)斜率的負(fù)值，表明鈍化膜是以金屬空位為主的p型半導(dǎo)體[27,28]。相比之下，氧化的304不銹鋼試樣（304SS oxided）在650℃氧化890 h后的Mott-Schottky曲線，只有斜率為負(fù)的線性區(qū)，表明不銹鋼表面氧化膜是以空位為主的p型半導(dǎo)體，與Cr2O3的半導(dǎo)體性質(zhì)相符。

圖3   304不銹鋼的Mott-Schottky曲線

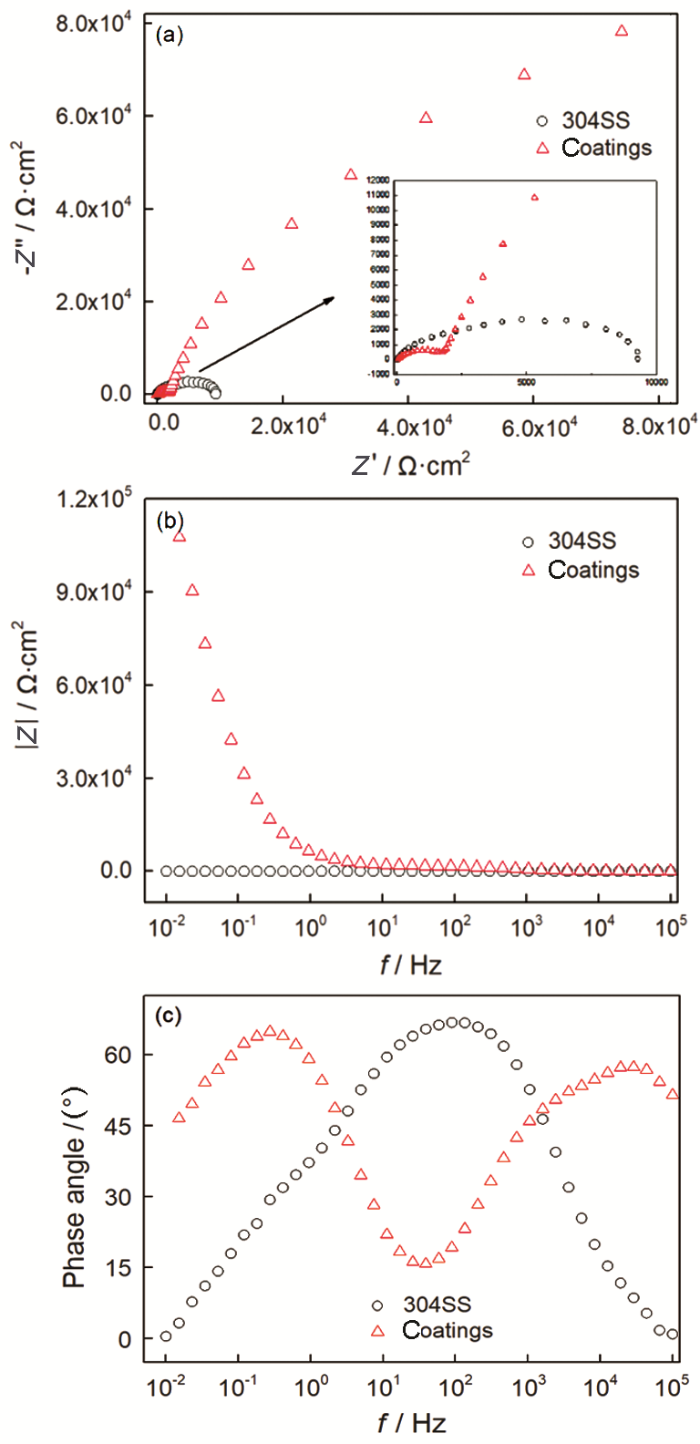

采用電化學(xué)交流阻抗技術(shù)測(cè)試了650℃氧化后不銹鋼和涂裝涂層的不銹鋼的腐蝕行為，如圖4所示。從圖4a, c可以看出，氧化的304不銹鋼和涂裝涂層的不銹鋼均具有高頻和低頻兩個(gè)時(shí)間常數(shù)。低頻時(shí)間常數(shù)反映了涂層下基體不銹鋼的電化學(xué)反應(yīng)信息，而高頻時(shí)間常數(shù)反映了涂層或不銹鋼氧化層的信息。可以看出，涂裝涂層的不銹鋼的阻抗顯著大于無涂層不銹鋼的阻抗。常用低頻（0.01 Hz）下的阻抗模值|Z|0.01評(píng)價(jià)涂層的防護(hù)性能[29,30]。從圖4b可以看出，氧化后304不銹鋼的|Z|0.01約為3.2 Ω·cm2，而涂裝涂層的不銹鋼的|Z|0.01約為1.1×105 Ω·cm2，表明在650℃氧化后不銹鋼表面氧化膜已呈導(dǎo)通狀態(tài)，完全失去了保護(hù)作用，而涂層顯著提高了不銹鋼在氯化鈉溶液中的耐腐蝕性能。

圖4   304不銹鋼氧化后的交流阻抗譜

2.3 涂層的氧化形貌和結(jié)構(gòu)

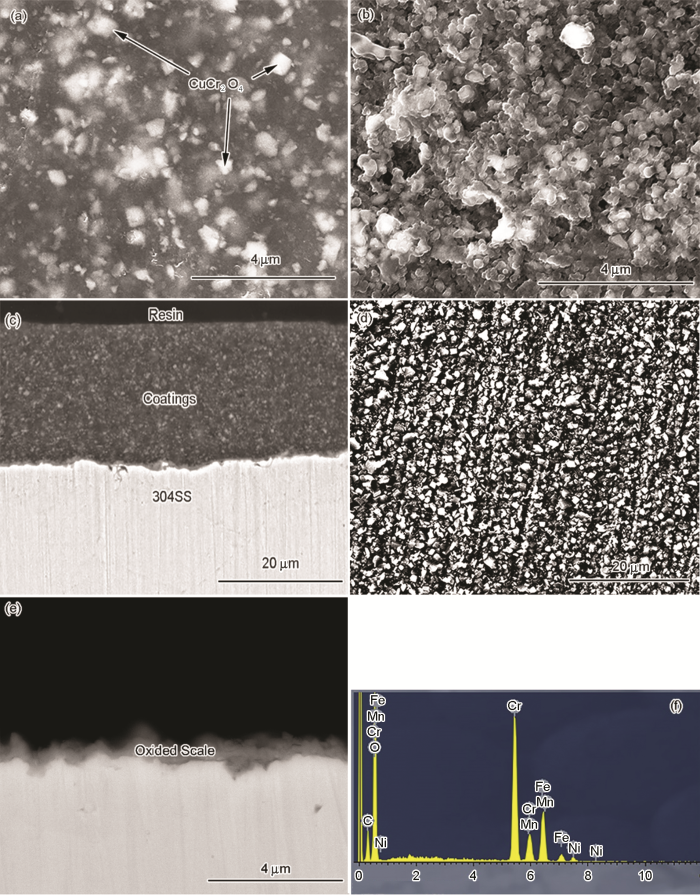

圖5給出了不銹鋼和涂層的微觀SEM形貌。從圖5可見，原始涂層的表面致密，沒有微觀裂紋等缺陷，有利于涂層抗氧化和耐腐蝕性能，涂層中還彌散分布有細(xì)小的銅鉻黑顆粒（圖5a）。涂層在650℃氧化1028 h后表面粗糙度有所提高，是涂層中有機(jī)成分的分解揮發(fā)造成的，但的沒有出現(xiàn)裂紋等微觀缺陷，保持了連續(xù)性和完整性（圖5b）。涂層氧化后的截面微觀結(jié)構(gòu)（圖5c）表明，涂層完整而致密，與基體不銹鋼結(jié)合良好，基體不銹鋼與涂層之間未出現(xiàn)剝落破壞也沒有發(fā)生互擴(kuò)散。EDS能譜分析表明，涂層中未檢測(cè)到Fe元素，元素及其原子分?jǐn)?shù)列于如表2。結(jié)果表明，在高溫作用下涂層對(duì)氧起到了屏蔽作用，沒有氧通過涂層到達(dá)基體金屬表面而避免了不銹鋼基體的氧化。相比之下，304不銹鋼在650℃經(jīng)890 h氧化后表面由細(xì)小顆粒狀氧化物構(gòu)成（圖5d），氧化層的厚度約為1 μm （圖5e），EDS能譜分析表明，不銹鋼表面氧化物主要由Fe、Cr、Mn、O和Ni構(gòu)成（圖5f）。

圖5   原始和氧化后的涂層以及304不銹鋼氧化后的SEM形貌和成分

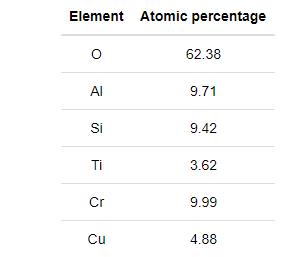

表2   氧化后涂層試樣的原子重量百分比

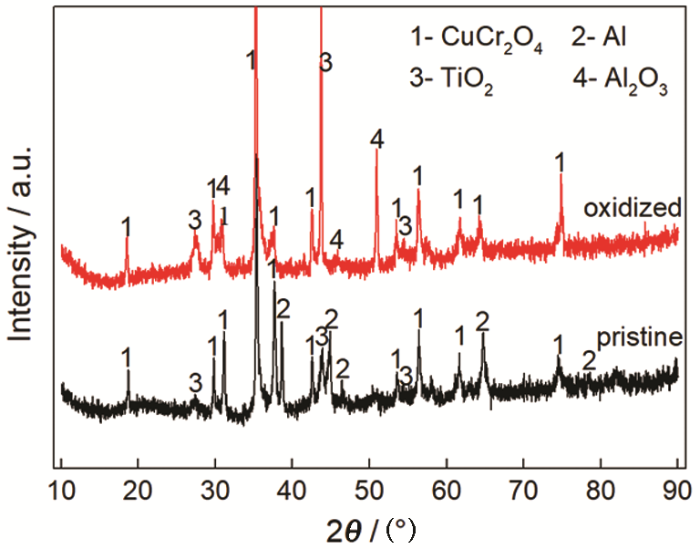

圖6給出了原始涂層和氧化1028 h后的涂層的XRD譜。從圖6可以看出，原始涂層中主要包括亞鉻酸銅、鋁和二氧化鈦。在650℃氧化后涂層中的亞鉻酸銅和二氧化鈦沒有變化也沒有檢測(cè)到金屬鋁。在XRD譜中出現(xiàn)了明顯的Al2O3峰，表明在氧化過程中納米鋁粉與擴(kuò)散到涂層中的氧氣發(fā)生化學(xué)反應(yīng)生成了Al2O3。

圖6   原始涂層和氧化后涂層的XRD譜

納米鋁粉比表面積大、表面原子數(shù)多、表面活性大，其化學(xué)反應(yīng)活性高于微米鋁粉的特點(diǎn)[31]。納米鋁粉在溫度高于500℃時(shí)即發(fā)生強(qiáng)烈的氧化增重反應(yīng)[32,33]，而微米鋁粉只有溫度達(dá)到1000℃以上時(shí)才出現(xiàn)明顯的氧化[34]。在氧化過程中，氧通過吸附和擴(kuò)散向涂層內(nèi)部滲透，涂層表面的鋁在650℃即與氧氣發(fā)生反應(yīng)形成氧化鋁。當(dāng)氧進(jìn)一步向涂層內(nèi)部擴(kuò)散時(shí)，由于納米鋁粉均勻分布在涂層內(nèi)部，進(jìn)入涂層的氧遇到納米鋁粉即生成氧化鋁，降低了氧氣向涂層內(nèi)部擴(kuò)散的速度。同時(shí)，由于鋁粉在氧化形成氧化鋁的過程中體積膨脹，其PBR（氧化物的體積與消耗的金屬體積之比）值為1.28[35]。于是，在納米鋁粉消耗擴(kuò)散進(jìn)入的氧的同時(shí)，由于鋁氧化反應(yīng)的體積膨脹填充了有機(jī)硅樹脂熱裂解而形成的孔隙，提高了涂層的致密性，使涂層在較高溫度下具有較高的防護(hù)性能。

3 結(jié)論

（1） 當(dāng)聚氨酯：有機(jī)硅的質(zhì)量分?jǐn)?shù)達(dá)到1:3或更高時(shí)，有機(jī)硅涂料可以在24 h內(nèi)完成常溫固化。

（2） 納米鋁改性的有機(jī)硅涂層顯著提高了304不銹鋼抗650℃空氣氧化性能，經(jīng)1028 h氧化實(shí)驗(yàn)，基體幾乎沒有發(fā)生氧化，涂層也沒有出現(xiàn)開裂和剝落。

（3） 納米鋁改性的有機(jī)硅涂層顯著提高了氧化后的304不銹鋼耐氯化鈉水溶液腐蝕性能，無涂層的304不銹鋼長(zhǎng)時(shí)間氧化后形成的氧化膜低頻阻抗僅3.2 Ω·cm2，而涂裝涂層的不銹鋼的低頻阻抗約為1.1×105 Ω·cm2。

參考文獻(xiàn)

[1] Brooks A R. On the role of Cr in the passivity of stainless steel [J]. Journal of the Electrochemical Society, 1986, 133(12): 2459

[2] Wang B C, Zhu J H. Semiconducting behaviors of passive films of stainless steel under ultrasonic cavitation [J]. Acta Metallurgica Sinica, 2007, 43(8): 813

[2] (王保成, 朱金華. 超聲空化下不銹鋼鈍化膜的半導(dǎo)體行為, 金屬學(xué)報(bào), 2007, 43(8): 813)

[3] Tranchida G, Clesi M, Franco F D, et al. Santamaria electronic properties and corrosion resistance of passive films on austenitic and duplex stainless steels [J]. Electrochimica Acta, 2018, 273: 412

[4] Ferreira M G S, Hakiki N E, Goodlet G, et al. Influence of the temperature of film formation on the electronic structure of oxide films formed on 304 stainless steel [J]. Electrochimica Acta, 2001, 46(24): 3767

[5] Hakiki N E. Structural and photoelectrochemical characterization of oxide films formed on AISI 304 stainless steel [J]. Journal of Applied Electrochemistry, 2010, 40(2): 357

[6] Teng K P, Shao H H. Preparation and properties of Ni-nano Al2O3 composite plating on 304 stainless steel [J]. Corrosion Science and Protection Technology, 2012, 24(1): 46

[6] (滕昆鵬, 邵紅紅. 304不銹鋼表面Ni-Al2O3復(fù)合鍍層制備及性能研究 [J]. 腐蝕科學(xué)與防護(hù)技術(shù), 2012, 24(1): 46)

[7] Mitra S K, Roy S K, Bose S K. Influence of superficial coating of CeO2 on the oxidation behavior of AISI 304 stainless steel[J]. Oxidation of Metals, 1993, 39(3-4): 221

[8] Peng J G, Luo S Z, Yuan M. Research on oxidation behavior of 304 austenitic stainless steel at high temperature [J]. Baosteel Technology, 2007, 25(4): 29

[8] (彭建國(guó), 駱?biāo)卣? 袁 敏. 304奧氏體不銹鋼高溫氧化行為研究 [J]. 寶鋼技術(shù), 2007, 25(4): 29)

[9] Jovanovic J D, Govedarica M N, Dvornic P R, et al. The Thermogravimetric analysis of some polysiloxanes [J]. Polymer Degradation and Stability, 1998, 61(1): 87

[10] Zhou N L. Introduction to Silicone Polymers [M]. Beijing: Science Press, 2000

[10] (周寧琳. 有機(jī)硅聚合物導(dǎo)論 [M]. 北京: 科學(xué)出版社, 2000)

[11] Jia M, Wu C, Li W, et al. Synthesis and characterization of a silicone resin with silphenylene units in Si-O-Si backbones [J]. Journal of Applied Polymer Science, 2009, 114(2): 971

[12] Sun J T, Huang Y D, Cao H L, et al. Synthesis of heat-resistant silicone resin and studies on its thermal and curing properties [J]. 2005, 25(1): 25

[12] (孫舉濤, 黃玉東, 曹海琳等. 耐高溫有機(jī)硅樹脂的合成及其耐熱和固化性能研究. 航空材料學(xué)報(bào) [J], 2005, 25(1): 25)

[13] Kuo C F J, Chen J B. Study on the synthesis and application of silicone resin containing phenyl group [J]. Journal of Sol-Gel Science and Technology, 2015, 76(1): 66

[14] Min C Y, Huang Y D, Liu L. Effect of nanosized ferric oxide on the thermostability of methylsilicone resin [J]. Journal of Materials Science, 2007, 42(20): 8695

[15] Sim L C, Ramanan S R, Ismail H, et al. Thermal characterization of Al2O3 and ZnO reinforced silicone rubber as thermal pads for heat dissipation purposes [J]. Thermochimica Acta, 2005, 430(1): 155

[16] Wang C, Jiang F, Wang F. Corrosion inhibition of 304 stainless steel by nano-sized Ti/silicone coatings in an environment containing NaCl and water vapor at 400~600℃ [J]. Oxidation of Metals, 2004, 62(1-2): 1

[17] Wei Q, Pippel E, Woltersdorf J, et al. Interfacial SiC formation in polysiloxane-derived Si-O-C ceramics [J]. Materials Chemistry & Physics, 2002, 73(2): 281

[18] Liu W C, Yu Y Y, Chen W C. Structural control and properties of low-dielectric-constant poly(hydrogen silsesquioxane) precursors and their thin films [J]. Journal of Applied Polymer Science, 2004, 91(4): 2653

[19] Kuo C F J, Chen J B. Study on the synthesis and application of silicone resin containing phenyl group [J]. Journal of Sol-Gel Science and Technology, 2015, 76(1): 66

[20] Huang W R. Development of silicone material market and product (continued sixteen) [J]. Silicone Material and Application, 1998, 12(1): 8

[20] (黃文潤(rùn). 有機(jī)硅材料的市場(chǎng)與產(chǎn)品開發(fā)(續(xù)十六) [J]. 有機(jī)硅材料及應(yīng)用, 1998, 12(1): 8)

[21] Asteman H, Svensson J E, Johansson L G, et al. Indication of chromium oxide hydroxide evaporation during oxidation of 304L at 873 K in the presence of 10% water vapor [J]. Oxidation of Metals, 1999, 52(1-2): 95

[22] Wang Z W, Gong X T, Xie X. High temperature oxidation behavior of pure Cr at 650℃ [J]. Heat Treatment of Metals, 2017, 42(3): 93

[22] (王志武, 龔雪婷, 謝 興. 純鉻的650℃高溫氧化行為 [J]. 金屬熱處理, 2017, 42(3): 93)

[23] Min C Y, Huang Y D, Song H J, et al. Synthesis of high-temperature resistance hybrid silicon resin and evaluation of its composite material’s high-temperature mechanical property [J]. Journal of Solid Rocket Technology, 2011, 34(4): 520

[23] (閔春英, 黃玉東, 宋浩杰等. 耐高溫雜化有機(jī)硅樹脂的合成及復(fù)合材料的高溫力學(xué)性能 [J]. 固體火箭技術(shù), 2011, 34(4): 520)

[24] You S H, Qi S C, Li Y F, et al. High temperature bonding performance and mechanism of silicone adhesive modified by inorganic filler [J]. Journal of the Chinese Ceramic Society, 2014, 42(1): 70

[24] (游世海, 齊士成, 李友芬, 等. 無機(jī)填料改性有機(jī)硅膠黏劑高溫黏結(jié)性能及機(jī)理分析 [J]. 硅酸鹽學(xué)報(bào), 2014, 42(1): 70)

[25] Feng Z, Cheng X, Dong C, et al. Passivity of 316L stainless steel in borate buffer solution studied by Mott-Schottky analysis, atomic absorption spectrometry and X-ray photoelectron spectroscopy [J]. Corrosion Science, 2010, 52(11): 3646

[26] Azumi, Kazuhisa. Mott-Schottky plot of the passive film formed on iron in neutral borate and phosphate solutions [J]. Journal of the Electrochemical Society, 1987, 134(6): 1352

[27] Tsuchiya H, Fujimoto S, Chihara O, et al. Semiconductive behavior of passive films formed on pure Cr and Fe-Cr alloys in sulfuric acid solution [J]. Electrochimica Acta, 2003, 47(27): 4357

[28] Morshed-Behbahani K, Najafisayar P, Pakshir M, et al. An electrochemical study on the effect of stabilization and sensitization heat treatments on the intergranular corrosion behaviour of AISI 321H austenitic stainless steel [J]. Corrosion Science, 2018, 138(1): 28

[29] Tian W, Meng F, Liu L, et al. Lifetime prediction for organic coating under alternating hydrostatic pressure by artificial neural network [J]. Scientific Reports, 2017, 7: 40827

[30] Zhou Q, Wang Y. Comparisons of clear coating degradation in NaCl solution and pure water [J]. Progress in Organic Coatings, 2013, 76(11): 1674

[31] Li M, Zhao F Q, Luo Y, et al. Effect of aluminum nanopowders and aluminum micropowders on energetic characteristics of HTPB propellant [J]. Rare Metal Materials and Engineering, 2015, 44(12): 3060

[31] (李 猛, 趙鳳起, 羅 陽等. 納米鋁粉與微米鋁粉對(duì)復(fù)合推進(jìn)劑能量特性的影響 [J]. 稀有金屬材料與工程, 2015, 44(12): 3060)

[32] Chen L, SO W L, LV J, et al. Effect of heating rates on TG-DTA results of aluminum nanopowders prepared by laser heating evaporation [J]. Journal of Thermal Analysis and Calorimetry, 2009, 96(1): 141

[33] He L R, Xiao L Q, Jian X X, et al. Investigation of alumina shell impact on nano-aluminum thermal reaction [J]. Journal of Solid Rocket Technology, 2012, 35(3): 382

[33] (何麗蓉, 肖樂勤, 菅曉霞等. 氧化鋁殼層對(duì)納米鋁粉的熱反應(yīng)特性影響研究 [J]. 固體火箭技術(shù), 2012, 35(3): 382)

[34] Lu H X, Zeng S H, Hou T C, et al. Thermal reaction properties of nanometer aluminium powders [J]. Journal of Synthetic Crystals, 2007, 36(3): 638

[34] (盧紅霞, 曾昭桓, 侯鐵翠等. 納米Al粉熱反應(yīng)特性的研究 [J]. 人工晶體學(xué)報(bào), 2007, 36(3): 638)

[35] Li T F. High Temperature Oxidation and Hot Corrosion of Metals [M]. Beijing: Chemistry Industry Press, 2003

[35] (李鐵藩. 金屬高溫氧化和熱腐蝕 [M]. 北京:化學(xué)工業(yè)出版社, 2003)
