人類文明是伴隨著材料進步發展起來的。材料既是人類社會現代化的物質基礎，同時也是人類社會進步的里程碑。歷史學家用每個時代最重要的材料作為標志物來記錄社會文明發展的階段，如石器時代、陶器時代、青銅器時代、鐵器時代等等，如果按此劃分時代，那么現代文明正處于水泥時代。水泥是人類近代歷史上最偉大的發明之一，是現代社會構建物質文明的重要基石。高速公路、高速鐵路、機場跑道、港口碼頭、水庫大壩、橋梁隧道以及城市里的高樓大廈、市政設施等基礎設施建造都必須使用水泥，它托起了人類社會的現代文明。

地球70%的面積是海洋，在陸地開發資源的同時，必然向海洋拓展。我國海疆面積470萬平方公里，海岸線長17.7萬公里，海洋資源十分豐富。中共十八大已提出建設海洋強國目標，開發海洋已成為國家重要戰略。為此，必然要建設相應的基礎設施。伴隨海洋經濟發展，其基礎設施建設量越來越大。這些設施主要包括海上交通設施、海上能源設施以及海邊建筑三大類。

海上交通設施主要包括保障海上船舶運輸所需的海港碼頭及其附屬設施；海上陸運交通設施如海上橋梁、海底隧道、人造島礁等等。交通部發布的《全國沿海港口布局規劃》對我國沿海港口進行了空間分布規劃，將全國沿海港口規劃為環渤海、長江三角洲、東南沿海、珠三角洲和西南沿海5個規模化、集約化、現代化的港口群體，形成煤炭、石油、鐵礦石、集裝箱、糧食、商品汽車、陸島滾裝和旅客運輸等8個運輸系統布局。截止2020年底，全國港口已經建成碼頭泊位2.2萬余個，全年完成貨物吞吐量145.50億噸。跨海大橋、海底隧道是跨海灣、海峽交通運輸最便捷的方式。自1991年中國第一座跨海大橋建成以來，已建成和在建跨海大橋共計百余座，其中規模最大的有港珠澳大橋、杭州灣大橋以及正在建設中的深中通道等。部分跨海大橋雖然名為大橋，但實際上是大橋加隧道甚至還有人工島，如海中部分長29.6公里的港珠澳大橋就是由22.9公里的海上橋梁、6.7公里的海底隧道以及東西兩座人工島構成，正在建設的深中通道主體由16.9公里的海上橋梁、7.1公里的海底隧道以及兩座人工島構成。

海洋蘊含著豐富的能量，據估計我國海洋能源蘊藏量高達8億多千瓦。這些能量可以進行電力生產利用，如利用風能、潮汐能、破浪能、熱能、海流能、鹽差等進行發電。風力發電是目前最主要的海洋能源開發利用的形式，2020年我國海上風力發電新增裝機容量306萬千瓦。

我國擁有14個沿海省市自治區（含特別行政區），僅大陸就有地級以上沿海城市55個，226個區縣，人口占全國人口的1/5。沿海地區是我國人口最密集、經濟最發達的區域，大量的沿海建筑為快速發展的經濟和密集的人口提供了物質基礎支撐。

水泥在人類生存活動中不斷進步

水泥的進步體現在兩大方面，一是生產技術的進步，二是水泥品種的創新。水泥生產技術隨著社會發展而不斷進步，在經歷了工業社會后，現已提高到自動化的高水平，正在向大數據、智能化的更高水平發展。水泥品種隨著人類生產活動的需要而不斷改進質量和增加品種。

1824年，英國人發明了波特蘭水泥即硅酸鹽水泥，按社會生產發展的需要，其質量逐步提高，品種不斷增加。經過近二百年的發展，目前已形成通用硅酸鹽水泥和特種硅酸鹽水泥兩大系列及眾多品種，如表1所示。

1908年，法國人在研究硅酸鹽水泥的硫酸鹽腐蝕問題時，發明了鋁酸鹽水泥。1918年拉法基公司將其批量工業化生產，當時主要用于軍事工程和民用搶修工程，也曾在海洋工程上試用。鋁酸鹽水泥生產需要選用含Al2O3 70%以上的高品位礬土，造成成本較高，此外在性能上還存在長期強度倒縮的問題，所以未能在建筑工程上推廣。

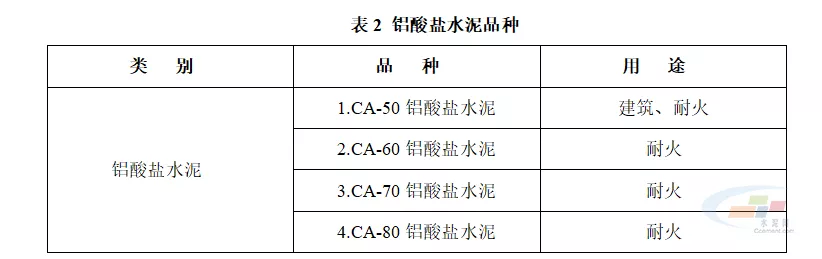

后來，發現其耐火性能優良，且隨Al2O3含量增加，其耐火度相應提高。所以，鋁酸鹽水泥除少量用作化學建材與混凝土外加劑外，主要用于制作不定形耐火材料。鋁酸鹽水泥分4個品種，如表2所示。

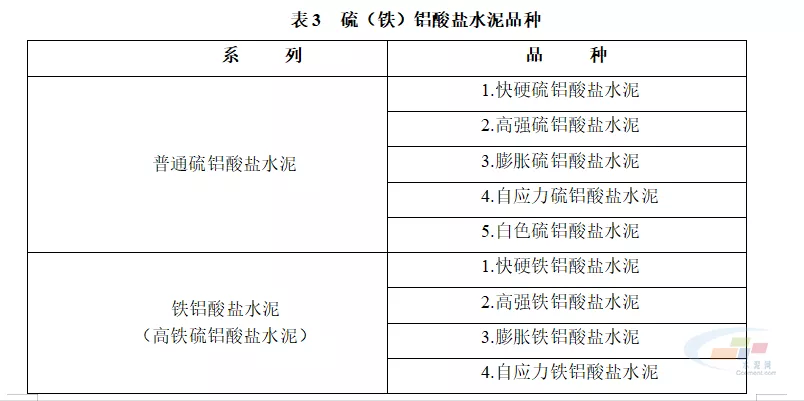

20世紀70年代到80年代，中國人在水泥化學理論研究中先后發明了以硫鋁酸鈣4CaO·3Al2O3·CaSO4 為主要礦物的普通硫鋁酸鹽水泥和以礦物與鐵相6CaO·Al2O3·2Fe2O3(C6AF2)為主要礦物的鐵鋁酸鹽水泥（又稱高鐵硫鋁酸鹽水泥），這兩種水泥統稱硫（鐵）鋁酸鹽水泥。隨著應用研究和技術開發工作的深入，分別形成了快硬、膨脹、自應力硫鋁酸鹽和鐵鋁酸鹽水泥系列，造就了一個嶄新的水泥種類問世。硫（鐵）鋁酸鹽水泥各品種見表3。

水泥自發明以來，不斷研究開發，無論是生產技術還是水泥品種都取得了巨大進步，有力推動了人類社會向前發展。

海洋工程的水泥混凝土腐蝕問題

海洋環境中的鹽分、氣候、生物等多重復雜因素相互疊加，是公認的材料最為嚴酷的服役環境，對于建設海洋基礎設施用的主要材料水泥混凝土而言更是如此。

海水中平均含鹽量為3.5%，主要是Na+、Mg2+、Cl-、SO42-等。一方面，海水中的這些鹽分能與水泥硬化體的主要成分發生化學反應，如Mg2+與水泥硬化體中的C-S-H（Ⅱ）凝膠發生反應，使其變成膠凝性較弱甚至無膠凝性的M-S-H；另一方面，海水長期浸泡造成水泥硬化體中相對易溶的組分如羥鈣石Ca(OH)2發生溶解，從而造成硬化體堿度降低和密實結構出現破壞。這些就是海洋環境對水泥混凝土的化學腐蝕。

海洋環境除了對其中服役的水泥混凝土有化學腐蝕之外，還有物理腐蝕和生物腐蝕。物理腐蝕主要是動態的海水與環境共同作用對水泥混凝土造成物理性破壞，如海水及其中的泥沙等夾雜物隨著海浪、潮汐長期對水泥混凝土的沖刷作用；潮汐、海浪作用下處在水位變動區及浪濺區的水泥混凝土反復經歷被海水浸濕-水分蒸發干燥過程，鹽分不斷的濃縮析出和結晶生長造成水泥混凝土破壞；冬季海水結冰造成水泥混凝土凍融破壞等等。生物腐蝕是海洋生物如貝類、藻類以及微生物在水泥混凝土表面附著生活，并產生酸性物質對水泥混凝土產生腐蝕作用。海洋環境的這些腐蝕作用往往都是同時發生且相互促進，極大的加劇了破壞程度，海洋工程以及海邊建筑面臨著極大的挑戰。

海洋工程結構的腐蝕問題是世界性難題，全世界海洋建構筑物都因海洋腐蝕而造成嚴重的損失。美國聯邦公路局公布的數據顯示，1998年美國公路橋梁因混凝土腐蝕導致的費用高達276億美元；日本運輸省曾對103座海港碼頭進行調查，發現凡是服役超過20年的混凝土碼頭都有嚴重腐蝕；歐洲相關調查顯示，英格蘭和威爾士75%的混凝土橋梁受到海水腐蝕，維修費用高達建造費用的兩倍，挪威沿海100多座混凝土橋梁和1萬多座混凝土碼頭中一半以上受到海水腐蝕的影響和破壞。我國海洋工程腐蝕情況同樣嚴重，交通部有關單位調查發現，南部沿海18座使用7年到25年的水泥混凝土碼頭中，有16座存在明顯腐蝕現象，9座腐蝕嚴重；東南沿海22座使用8年到32年的碼頭中有55.6%的碼頭，其水泥混凝土保護層嚴重剝落；北方沿海14座使用2年到57年的碼頭中，幾乎所有碼頭都有水泥混凝土腐蝕現象。

隨著混凝土及外加劑技術的進步，海洋工程的耐腐蝕性能得到了很大提升，但海水腐蝕問題依然存在。天津某跨河大橋（海水交匯處），2004年通車，2008年考察時橋墩發現顯著的鹽吸附現象，2015年考察時，鹽吸附區域表層混凝土全部剝落，見圖1。

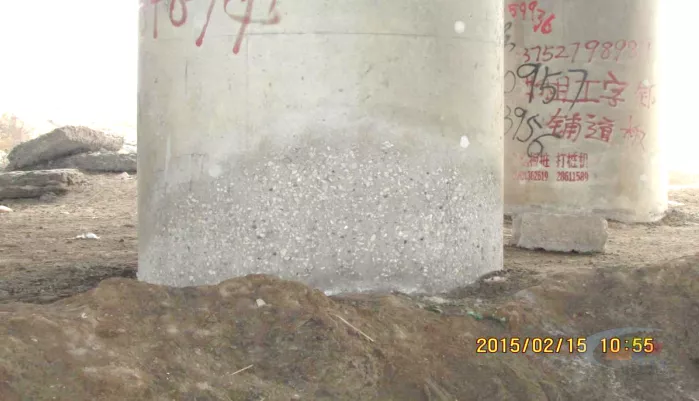

圖1 天津某跨河大橋橋墩發生顯著的表層剝落破壞

天津某貨運鐵路橋2018年運行，2019年伸縮縫部位出現嚴重腐蝕，見圖2。

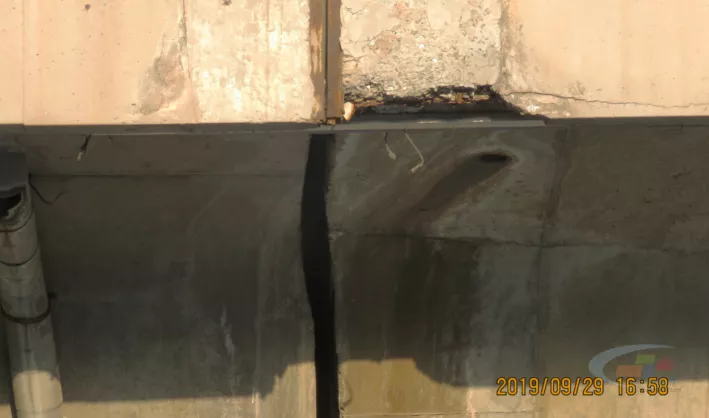

圖2 天津某貨運鐵路橋運行一年伸縮縫部位出現嚴重腐蝕

2020年，對我國建成通車12年的某著名跨海大橋考察發現，該橋的水泥混凝土樹脂保護層已剝落；橋墩、承臺和護坡堤等都發生不同程度的腐蝕，見圖3。

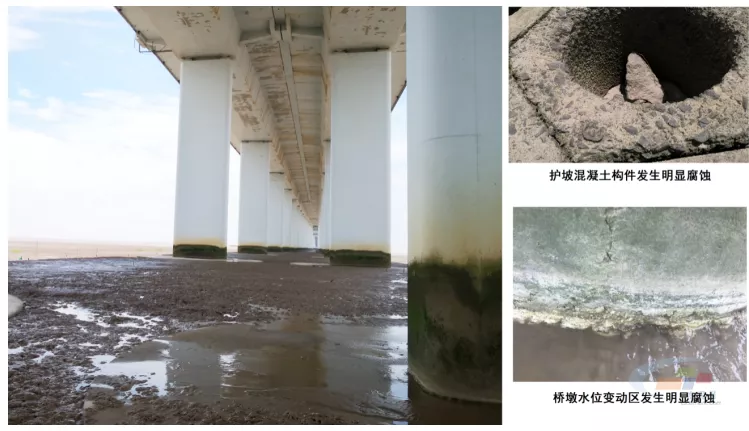

圖3 運行12年的某跨海大橋已經發生明顯的海水腐蝕

2021年6月24日凌晨，美國佛羅里達州邁阿密一棟1981年建造的12層海邊公寓樓發生倒塌（圖4、圖5），造成重大人員傷亡事故，事故引起了全世界的廣泛關注。

圖4倒塌公寓所處海邊位置

圖5 公寓樓部分倒塌現場

雖然目前官方尚未公布此次公寓樓倒塌的原因，但是相關報道以及專家分析都聚焦在海水對混凝土的腐蝕。《紐約時報》報道指出，一家名為莫拉比托的建筑工程咨詢公司于2018年針對該大樓的工程檢測報告就指出，公寓底層泳池邊地板下的混凝土結構板有“重大的結構損壞”，地下停車場的立柱、橫梁和墻壁大量開裂和崩塌。《邁阿密先驅報》報道指出，一位承包商在事發3天前曾參觀過倒塌大樓的地下區域，發現停車場到處都是積水，混凝土結構出現了嚴重鋼筋銹蝕和混凝土開裂（圖6）。《經濟學人》報道認為，氣候變化帶來的海平面上升，引起海水倒灌，導致公寓建筑地基內部和地基周邊區域大量海水長期滯留，對建筑結構中的混凝土和鋼筋造成了腐蝕破壞，是公寓倒塌的可能原因。

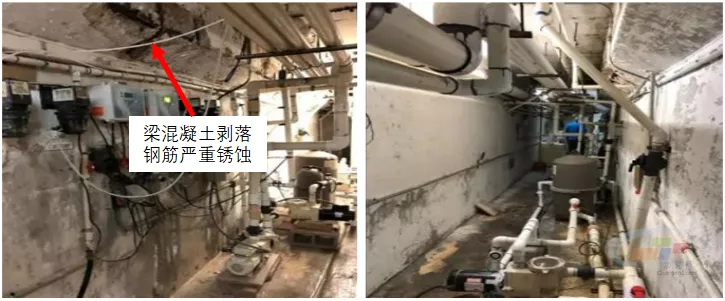

圖6 公寓樓倒塌前地下室積水腐蝕嚴重

美國聯邦政府下屬美國國家標準技術研究所發布的一段視頻顯示，倒塌大樓地下室的一根立柱底部被嚴重腐蝕（圖7）。地基支撐柱混凝土斷裂處普遍覆蓋著粉末（圖8）。這些證據都指明，倒塌大樓水泥混凝土結構遭到了嚴重的海水腐蝕。

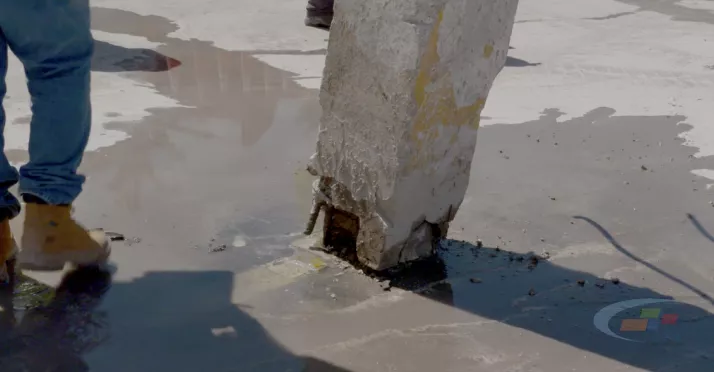

圖7 邁阿密倒塌大樓地下室的一根立柱底部被嚴重腐蝕

圖8 地基支撐柱混凝土顯示出的普遍的白色粉末狀和加固鋼筋過度密集

在人類社會向海洋拓展的進程中，海洋基礎設施建設持續快速增長，海邊建筑也越來越多。大量的數據和案例表明，水泥混凝土的海水腐蝕問題顯得非常突出，亟待解決。傳統的硅酸鹽水泥無法滿足海洋工程要求，水泥仍須繼續進步。

鐵鋁酸鹽水泥有望破解水泥混凝土遭受海水腐蝕的難題

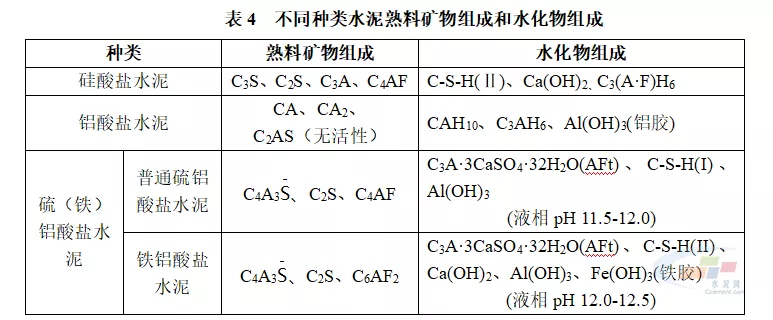

現有三大類水泥具有不同的熟料礦物組成，其水泥水化體的組成也相應地存在很大區別。三大類水泥熟料主要礦物組成以及相應的水化物組成見表4。

從表4可以看到，硫（鐵）鋁酸鹽水泥與硅酸鹽水泥的水化物組成有明顯不同，前者主要組分是AFt，賦予該類水泥具有快硬、高強和更加優良的抗凍、抗滲和抗腐蝕等性能。

硫（鐵）鋁酸鹽水泥中的普通硫鋁酸鹽水泥和鐵鋁酸鹽水泥由于水化物組成的一些差異，使兩者的性能表現也有所不同。

普通硫鋁酸鹽水泥的水化物液相pH值較低，為11.5~12.0，無法快速使鋼筋混凝土中的鋼筋表面產生鈍化膜，因此在早期會造成混凝土的鋼筋銹蝕問題。此外，普通硫鋁酸鹽水泥水化物中的低堿度水化硅酸鈣C-S-H(?)，在空氣中碳化后，容易造成混凝土表面起粉。由于這些性能上的缺陷，普通硫鋁酸鹽水泥不宜用于鋼筋混凝土結構。不過，正是由于該種水泥水化物組成的pH值較低，可用于制作玻璃纖維增強水泥制品。

鐵鋁酸鹽水泥的水化物液相pH值較高，為12.0~12.5，能使混凝土中的鋼筋表面產生鈍化膜。陽極曲線（圖9）證實了水泥水化后很快就形成了鈍化膜，說明鐵鋁酸鹽水泥不會使鋼筋生銹。同樣由于水泥水化物的pH值較高，形成了高堿度的C-S-H(Ⅱ)，不會使混凝土表面起粉，確保混凝土表面與硅酸鹽水泥混凝土表面一樣的堅硬光滑。鐵鋁酸鹽水泥可以放心的應用于各種鋼筋混凝土結構。

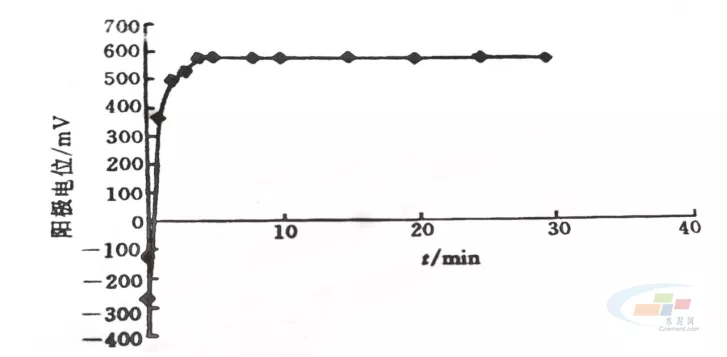

圖9 快硬鐵鋁酸鹽水泥硬化砂漿的陽極極化曲線

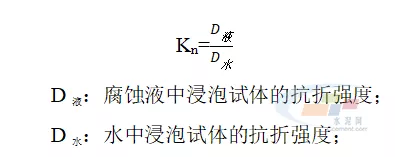

在水泥界常采用耐腐蝕系數Kn值表示水泥的耐腐蝕性能。

n為浸泡月數，一般為6個月，根據需要也有12個月、24個月等長齡期。

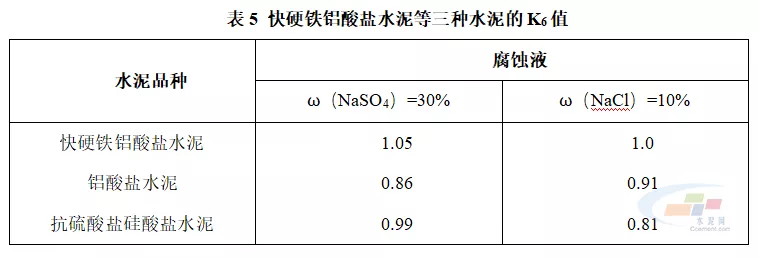

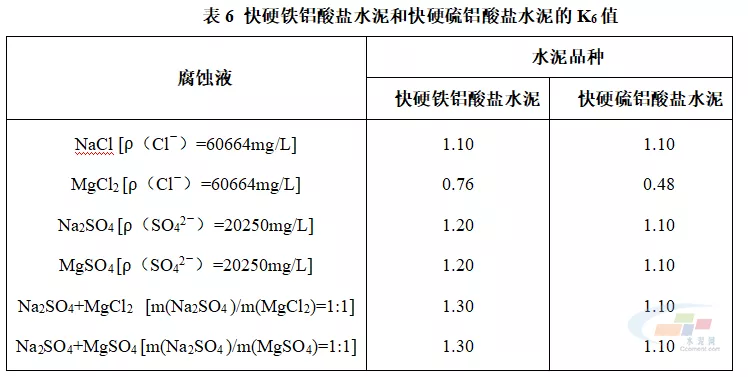

鐵鋁酸鹽水泥在各類水泥品種中具有最佳的Kn值。從表5可看出，鐵鋁酸鹽水泥的K6值高于鋁酸鹽水泥和抗硫酸鹽硅酸鹽水泥。從表6得出，鐵鋁酸鹽水泥在不同腐蝕溶液中的K6值普遍高于普通硫鋁酸鹽水泥。

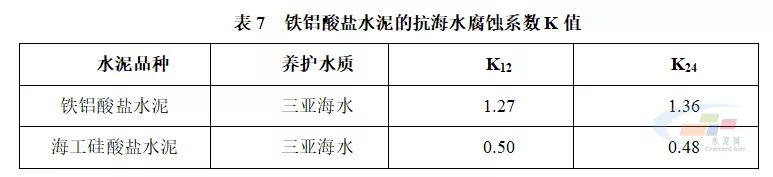

在我國海南省三亞市的海水試驗站開展了鐵鋁酸鹽水泥在自然海洋條件下的海水浸泡實驗中，所得結果列于表7。從該表可得出，鐵鋁酸鹽水泥在三亞海水中浸泡后期強度非但不降，反而增長，浸泡24個月后抗折強度增加了36%；海工硅酸鹽水泥經海水浸泡后，其抗折強度急劇下降，浸泡24個月后強度下降了52%。由此可見鐵鋁酸鹽水泥具有非常優秀的抗海水腐蝕性能。

20世紀80年代到90年代，鐵鋁酸鹽水泥曾應用于各種建設工程。1994年建造了28層的遼寧物產科貿大廈，見圖10。同年還建造了北京西三環航天橋的預應力鋼筋混凝土橋蓋梁和Y型墩柱，見圖11。經實地考察這些建筑物建成27年后，至今仍在安全使用著。

圖10 遼寧物產科貿大樓

圖11 北京西三環航天橋“Y”型墩柱

特別須提到的是，1983年用鐵鋁酸鹽水泥砌筑了福建省漳州市東山島的南門海堤，見圖12。同時，還用鐵鋁酸鹽水泥在該島上修建了一座海邊小碼頭，見圖13。

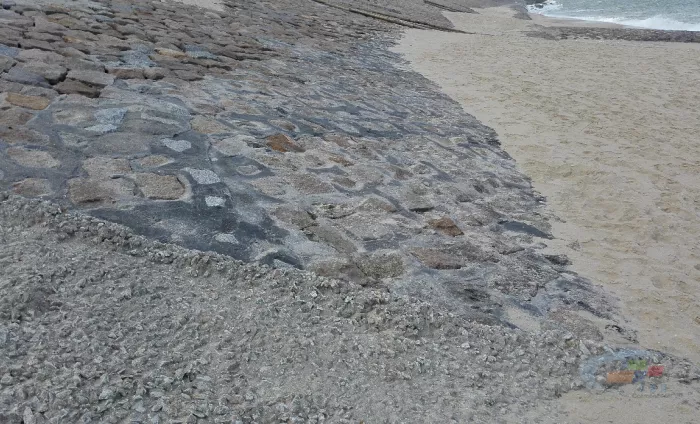

圖12 用鐵鋁酸鹽水泥砌筑的東山島南門海堤

圖13 東山島上利用鐵鋁酸鹽水泥和硅酸鹽水泥修建的小碼頭

在2019年的實地考察中看到，南門海堤經歷了36年海水日夜沖刷和無數次颶風海浪的襲擊，仍然完好無損、安全運行，保護著一方百姓的平安。在東山島小碼頭看到，用鐵鋁酸鹽水泥制作的鋼筋混凝土立柱，雖已在海水中浸泡了36年，但仍然看不出海水腐蝕的跡象；而用硅酸鹽水泥制作的鋼筋混凝土梁板已被海風中的鹽份嚴重腐蝕，部分梁板已經露出鋼筋，形成了鮮明的對比，見圖14。近40年的耐久性研究成果是難能可貴的，也是在推廣工作中不可或缺的寶貴依據。

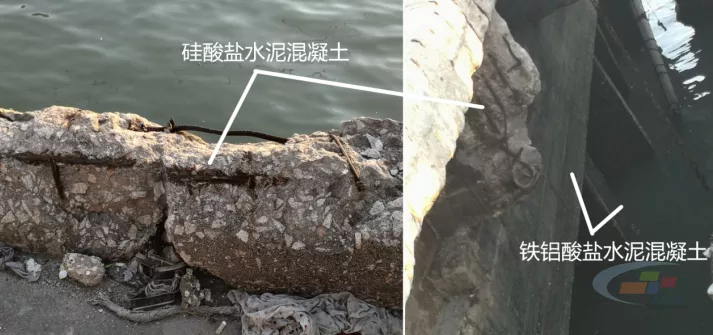

圖14 使用36年的不同水泥混凝土腐蝕情況對比

根據科學研究和工程實踐的成果，我們作出判斷：為破解海洋工程水泥混凝土海水腐蝕難題，應使用鐵鋁酸鹽水泥取代當前采用的硅酸鹽水泥。

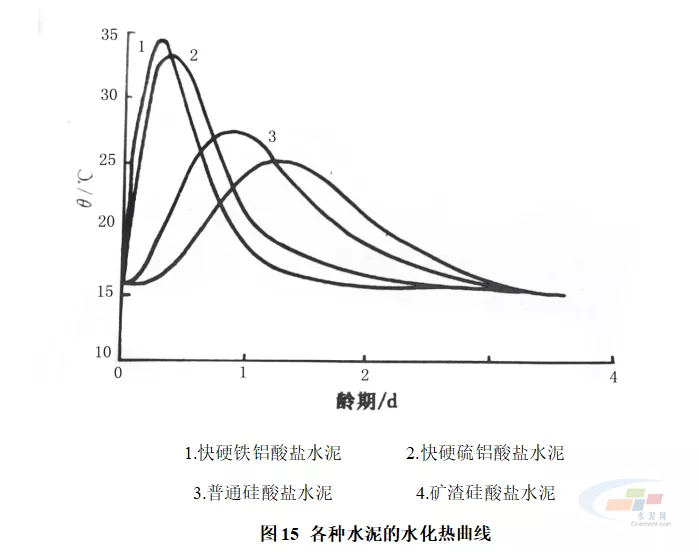

硫（鐵）鋁酸鹽水泥與硅酸鹽水泥相比，除快硬、高強、抗滲、抗凍和耐腐蝕性能優勢外，另一個重要特性是水化放熱集中，如圖15所示，硫（鐵）鋁酸鹽水泥水化放熱都集中在1天以內，最高放熱峰都在12小時左右，鐵鋁酸鹽水泥最高放熱峰更為短些，但水化熱總量略低于硅酸鹽水泥。硫（鐵）鋁酸鹽水泥水化放熱集中，在寒冷地區施工時具有優勢，可省去蒸汽養護；在熱帶地區施工時，則須采用相應的施工方法，避免水泥混凝土產生溫度應力問題。

1985年和1989年用快硬硫鋁酸鹽水泥建造了中國南極長城站（圖16）和南極中山站（圖17）的基礎。至今仍在使用著。

圖16 1985年建造的中國南極長城站

圖17 1989年建設的中國南極中山站

世界海洋包括遼闊的南冰洋和北冰洋。近期，有關國家已將北冰洋的開發提上議事日程。鐵鋁酸鹽水泥既耐海水腐蝕又具有水化放熱集中的優勢，在北冰洋的開發中將大有作為。

鐵鋁酸鹽水泥不僅在性能上具有諸多優點，在生產中還有節能減排優勢。與硅酸鹽水泥熟料生產相比，鐵鋁酸鹽水泥熟料燒成溫度較低，原料中CaCO3含量更少，降低化石燃料CO2排放30%左右，降低碳酸鹽分解CO2排放40%左右。在碳達峰碳中和目標背景下，推廣鐵鋁酸鹽水泥勢在必行。

在國家發改委、工信部和國務院國資委的大力支持下，在中國建筑材料聯合會的正確領導下，建筑材料工業技術情報研究所建材行業硫（鐵）鋁酸鹽水泥重點實驗室與有關建設工程單位合作，已啟動在海洋工程中推廣鐵鋁酸鹽水泥的工程試點工作。水泥的進步在中國正繼續著。
