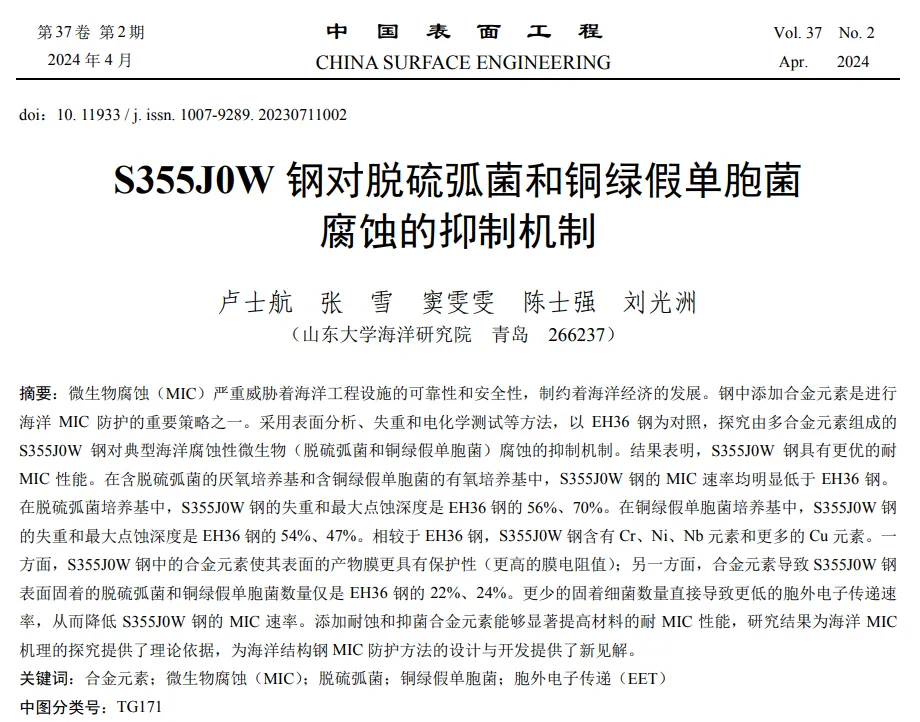

本文為山東大學海洋腐蝕與防護團隊撰寫發表在《中國表面工程》2024年第37卷第2期的研究論文，題為“S355J0W鋼對脫硫弧菌和銅綠假單胞菌腐蝕的抑制機制”。

微生物腐蝕（MIC）嚴重威脅著海洋工程設施的可靠性和安全性，制約著海洋經濟的發展。鋼中添加合金元素是進行海洋 MIC 防護的重要策略之一。

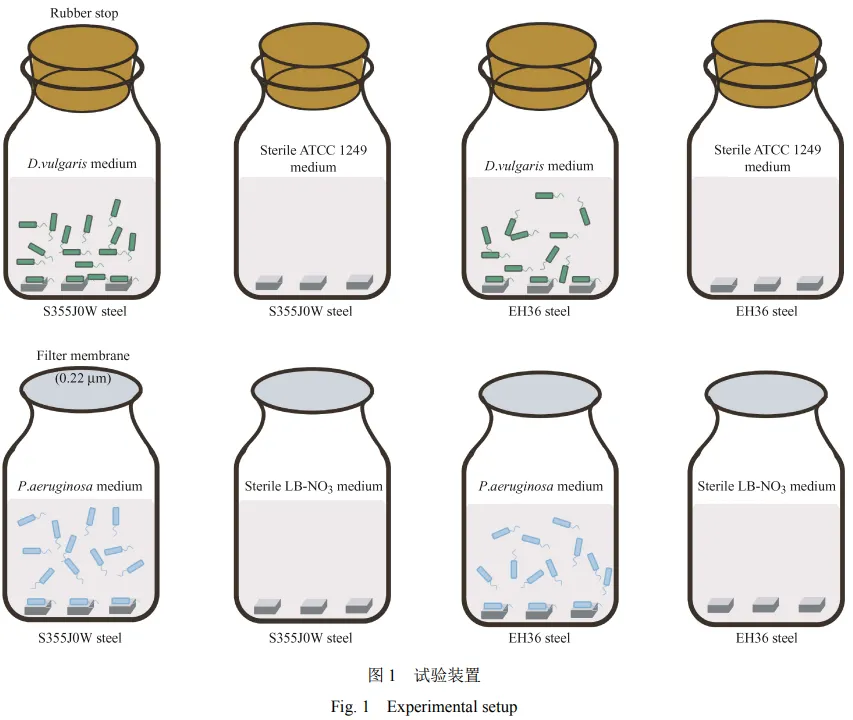

山東大學海洋腐蝕與防護團隊在《中國表面工程》2024年第2期發表研究論文《S355J0W鋼對脫硫弧菌和銅綠假單胞菌腐蝕的抑制機制》，選擇 S355J0W 鋼和 EH36 鋼作為研究對象，利用表面分析技術、失重和電化學測試等方法研究兩種鋼的 MIC 性能，并進一步從熱力學角度探究兩種鋼的耐 MIC 性能差異機理，以期為海洋 MIC 機理的探究提供數據支撐，為 MIC 防護方法的設計與開發提供新見解。

01 引用格式

盧士航，張雪，竇雯雯，陳士強，劉光洲. S355J0W鋼對脫硫弧菌和銅綠假單胞菌腐蝕的抑制機制[J]. 中國表面工程，2024，37(2)：41-57.

LU Shihang, ZHANG Xue, DOU Wenwen, CHEN Shiqiang, LIU Guangzhou. Corrosion Inhibition Mechanism of S355J0W Steel Against Desulfovibrio vulgaris and Pseudomonas aeruginosa[J]. China Surface Engineering, 2024, 37(2): 41-57.

02 論文創新點

本文采用表面分析、失重和電化學測試等方法，以 EH36 鋼為對照，探究由多合金元素組成的 S355J0W 鋼對典型海洋腐蝕性微生物（脫硫弧菌和銅綠假單胞菌）腐蝕的抑制機制。添加耐蝕和抑菌合金元素能夠顯著提高材料的耐 MIC 性能，研究結果為海洋 MIC 機理的探究提供了理論依據，為海洋結構鋼 MIC 防護方法的設計與開發提供了新見解。

03 重要結論

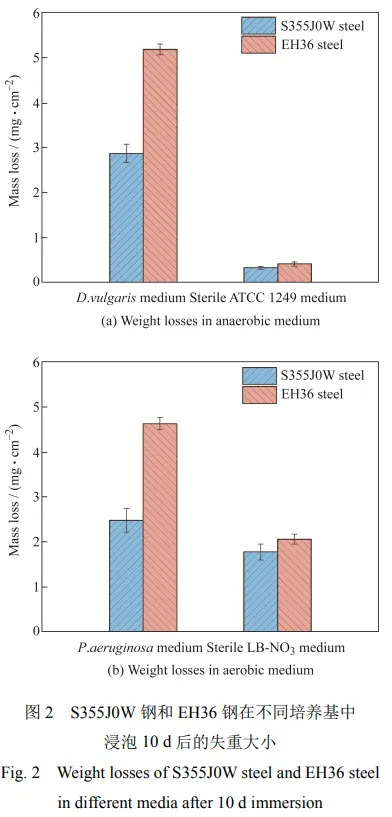

01 在厭氧脫硫弧菌培養基中，S355J0W 鋼的失重和點蝕深度是 EH36 鋼的 56%、70%。在好氧銅綠假單胞菌培養基中，S355J0W 鋼的失重和點蝕深度是 EH36 鋼的 54%、47%。S355J0W 鋼中合金元素的共同作用導致其耐 MIC 性能明顯優于 EH36 鋼。

 1/4    1 2 3 4 下一頁 尾頁
