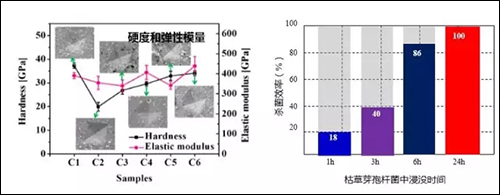

寧波材料所海洋新材料與應用技術重點實驗室王立平研究員與李金龍研究員帶領的科研團隊利用多弧離子鍍復合技術制備了多尺度耦合超硬TiSiN與Ag的復合涂層。通過非晶納米晶TiSiN涂層阻隔和微通道輸運技術實現精確調控原子及納米尺度Ag元素的分布和微量可控釋放。基于納米壓入測試模擬涂層表面硬度分布譜可直觀的獲得涂層表面Ag元素的分布和尺度。納米壓入測試涂層硬度介于35-45GPa之間。含微量Ag的TiSiN涂層在枯草芽孢桿菌溶液中經過24小時殺菌率達到100%，并具有顯著的抑制三角藻類在其表面貼附的效果。該功能化超硬涂層在高端醫(yī)療器械抗菌方面和海洋關鍵零部件防污抗菌領域具有潛在的應用前景。

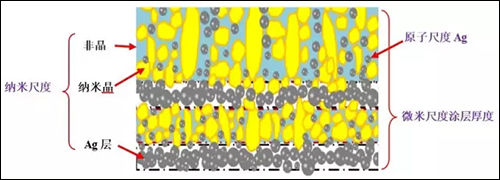

    非晶納米晶多尺度耦合功能化超硬涂層結構設計

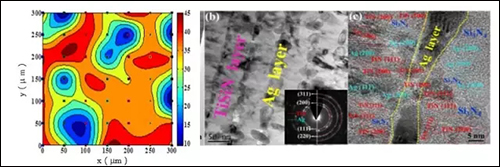

    基于納米壓入表面硬度譜和高分辨電鏡涂層微觀精細結構

    研究成果已經申請了國家發(fā)明專利“一種高硬度抗菌納米復合功能涂層及其制備方法”，專利申請?zhí)枮?01610466291.2。

    部分研究成果發(fā)表在Applied Surface Science, 386（2016）224-233, Journal of Materials Science, 52 （2017） 2511-2523, Applied Surface Science 394（2017） 613-624。
