2016 年上半年，全國造船完工1715 萬DWT，承接新船訂單1620 萬DWT，截至6 月底，全國手持船舶訂單11 926 億DWT。出口船舶以散貨船、油船和集裝箱船為主導，分別占全國造船完工量、新接訂單量、手持訂單量的91. 2%、88. 4% 和94. 7%。船舶制造業是典型的戰略性產業，有“綜合工業之冠”之稱。船舶制造業具有產業鏈條長、上下游關聯度高、輻射帶動作用大等特點。一艘完整的船離不開“材料”二字，只有將材料進行最優化組合，才能造出一艘高性能的船。因此，尋求適合的新型材料，研究其應用就成了船舶發展、進步的方向。

    隨著對船舶功能要求的提高，以及對低能耗等綜合性能的追求，我國對船舶高新技術的發展給予了高度重視。高強度新型艦船結構材料對減輕船舶質量至關重要，并且性能優異的防污、防腐材料對降低船舶正常運行的維護成本也格外重要。

    1 新型艦船結構材料

    1. 1 HSLA、HY 高強鋼

    世界海洋強國一直在開發、研制新的艦船用結構材料，特別是航母用鋼，它直接關系到航母作戰平臺能否適應現代化海上作戰需求，是否具有安全可靠性。在保證大船安全的前提下，為了實現船只輕量化，美國海軍在20 世紀50—70 年代逐步開發出以Ni-Cr-Mo-V 合金化且碳含量較高的馬氏體相變強化型熱處理鋼———HY 系列鋼。該系列鋼具有較高的強度和優良的低溫韌性，但其焊接性能卻較差。HY 系列鋼的C 含量一般大于0. 1% （ 質量分?jǐn)?shù)，下同） ，通過間隙固溶強化和馬氏體相變強化組織。隨著板厚的增加，HY 鋼中的C、Ni、Cr 和Mo的含量也會在一定程度上增加，從而導致其焊接性變差。目前，最低屈服強度為690 MPa 的HY－100鋼已成為美國海軍潛艇耐壓殼的標準用鋼，美國海軍SSN21“海狼”級潛艇及最新型SSN774“弗吉尼亞”級核潛艇的耐壓殼也都采用了HY－100 鋼。

    20 世紀80 年代后期，隨著超純凈鋼冶煉、微合金化、控制軋制與控制冷卻等制造技術的發展，同時為了提高艦船用鋼的焊接性能并降低焊接成本，美國率先提出了新一代HSLA（ high strength low alloy）艦船用鋼的開發計劃，形成大型水面艦船結構用鋼的新體系。HSLA 鋼的C 含量一般低于0.06%，主要通過貝氏體相變強化和沉淀強化。HSLA系列鋼通過低C 微合金化、控軋控冷等技術細化晶粒可獲得優良的性能，其焊接性也得到了改善。

    HSLA－115 鋼和HSLA－65 鋼是美國海軍根據航母減重及重心降低的要求研制的，其屈服強度分別達785 和445. 9 MPa。將這種材料應用于甲板上，不僅可降低航母的重心，還可顯著降低甲板厚度，從而減輕航母質量。HSLA－65 鋼是低碳含錳鋼，不需預熱即可焊接。“福特”號航空母艦就采用HSLA－65 鋼作為主殼體材料。HSLA－115 鋼則主要被用于飛行甲板、棧橋甲板等承受大載荷的部位。

    1. 2 高強鈦合金

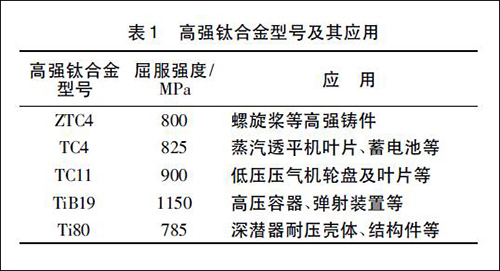

    高強鈦合金是指經熱處理后抗拉強度大于1100 MPa 的鈦合金，以熱處理強化馬氏體α + β 型合金、近亞穩β 型鈦合金和亞穩β 型鈦合金3 種類型為主。高強鈦合金作為一種優異的船舶用金屬，其最突出的特點是耐熱、耐蝕性強，比強度高，結構有效性佳，同時還無磁性。中國船用鈦合金體系將屈服強度大于790 MPa 的鈦合金定義為高強鈦合金。船用高強鈦合金型號及其應用如表1 所示。

    Ti80 合金是針對載人深潛器球殼，在美國深潛器球殼用材Ti6211 合金基礎上，創新研制出的近α型合金。在焊接后，其焊接接頭仍能保持良好的力學性能和耐腐蝕性能。2015 年5 月，我國首個國產4500 m 潛深載人潛水器耐壓殼出廠，其球殼大小與“蛟龍”號所采用的耐壓殼尺寸相當。該潛水器的耐壓艙采用了由我國自主研發的Ti80 合金材料。

    由于船用鈦合金需要在海洋環境中長期服役，所以必須具備優良的應力腐蝕斷裂韌性和良好的焊接性。因此，設計船用鈦合金時需綜合考慮鈦合金的強度、應力腐蝕斷裂韌性和焊接性等。Al 當量和Mo 當量是設計船用鈦合金的主要準則之一，其計算公式分別為：

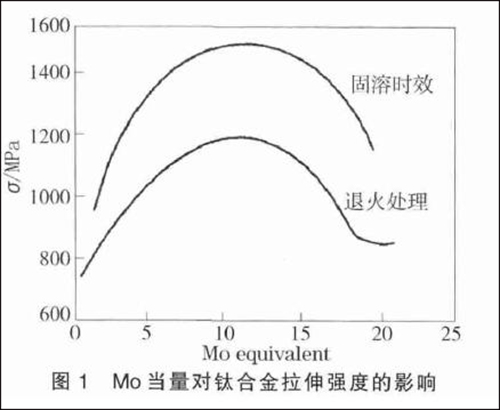

    降低Al 當量可最大限度地防止鈦合金在海水中發生應力腐蝕而開裂。Mo 當量對鈦合金拉伸強度的影響主要有兩個方面： 1） 退火鈦合金的拉伸強度隨著Mo 當量增加到10% ～ 11% 時而提高，此時合金組織大致為相等數量的α 相和β 相； 而當Mo 當量繼續增加時則會導致拉伸強度降低。2） 固溶時效鈦合金的拉伸強度隨著Mo 當量增加到12%～ 14% 而提高。由于Mo 當量增加到臨界濃度后，淬火時形成的亞穩態β 相的數量增加，因此，Mo 當量繼續增加會導致拉伸強度下降。結果如圖1 所示。

    1. 3 EQ 鋼

    海洋平臺是人類用于開發海洋資源的重要的超大型焊接鋼結構。對于海洋平臺，不僅要求其能夠在苛刻條件下工作，還需要具備安全可靠性高、使用壽命長等特點，且其服役期比船舶類長50%，這些都決定了海洋平臺用鋼板必須具有高強度、高韌性、抗疲勞、抗層狀撕裂及良好的焊接性和耐海水腐蝕等性能。目前，國際上生產海洋平臺用鋼板所采用的主要有BS7191、EN10225、API 與NOＲSOK 等通用標準。

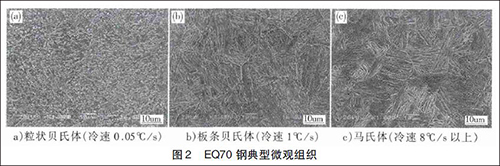

    EQ70 海洋平臺用鋼是近年來研發的一種低合金高強度鋼，在保證焊接性能的同時，要求其屈服強度能達到690 MPa，抗拉強度達到770 MPa。為了滿足上述要求，更好地控制EQ70 海洋平臺用鋼的組織和性能，一般可采用以下兩種方法： 1） 軋后通過控制冷卻速度，控制相變與組織，利用貝氏體相變強化； 2） 使用調質+ 回火熱處理，利用馬氏體進行強化。EQ70 海洋平臺用鋼典型相變產物的微觀組織如圖2 所示。當冷速為0. 05 ℃ /s 時，試驗用鋼的組織為粒狀貝氏體和極少量的鐵素體； 當冷速在0.1 ～ 0. 5 ℃ /s 之間時，貝氏體形貌發生變化，粒狀貝氏體開始向板條貝氏體組織轉變。當冷速增加到1℃ /s 時，組織中的粒狀貝氏體逐漸減少，板條貝氏體含量增加； 冷速為2 ℃ /s 時，主要為板條貝氏體組織，但開始有少量馬氏體生成。隨著冷速的繼續增加，板條貝氏體的含量逐漸減少，到冷速為5℃ /s時，組織中僅有少量板條貝氏體存在。當冷速在8℃ /s 以上時，組織全部轉變?yōu)轳R氏體。

    2 防污、防腐材料

    海洋污損生物問題是長期困擾海洋船舶工業發展的重要問題。研究結果表明： 由于海洋生物在船舶表面附著導致的海洋污損會降低航速，增加船體表面的粗糙度和燃油消耗量，造成后期清潔船體污染時需要大量的資金和人力。此外，金屬材料在使用過程中受大氣、海水等環境作用都會發生腐蝕。現代海洋工程中，金屬使用量的80% 是鋼鐵，而在海洋環境中，鋼鐵的腐蝕速度約10 倍于在大氣中的腐蝕速度。

    2. 1 氧化亞銅/丙烯酸雜化樹脂

    對于尺寸較大的海洋生物附著來說，對船體進行涂層保護是一種相當有效的方法。生物化學防污涂料主要由高分子樹脂、防污劑、溶劑和填料外加輔助材料組成，其中，防污劑為生物毒素，可防止和控制污損生物在基體表面的附著和生長，高分子樹脂作為涂膜的基體和防污劑的載體，可直接影響涂膜的性能并控制防污劑的釋放。盡管這種方法有效可靠，但卻容易破壞環境。生物化學防污涂料主要有有機錫防污劑和銅類防污劑兩類。

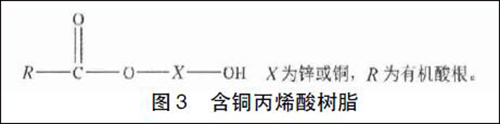

    氧化亞銅因為具有低毒特性，現已成為主流的船底防污涂料。但是僅僅簡單地以填料形式將氧化亞銅加入到涂料體系中作為殺毒劑，難以保證2 價銅離子的穩定性及銅離子的釋放，而通過丙烯酸樹脂與固態氫氧化銅反應得到的氧化亞銅/丙烯酸雜化樹脂（ 其反應式如圖3 所示） ，不僅能保證銅離子的穩定性，同時還能使涂料在海水的作用下發生水解，產生小分子，穩定地釋放銅離子，確保船底周圍海水中銅離子的濃度。

    氧化亞銅/丙烯酸雜化樹脂優異的防污性能得益于： 1） 用脂肪類包覆劑將氧化亞銅包覆，使得體系的穩定性得到大幅提高，并在很大程度上提高了氧化亞銅溶膠的濃度； 2） 采用脂肪類包覆劑包覆氧化亞銅和樹脂單體，發生交聯反應后形成有序的大分子結構。

    2. 2 有機氟硅改性環氧樹脂

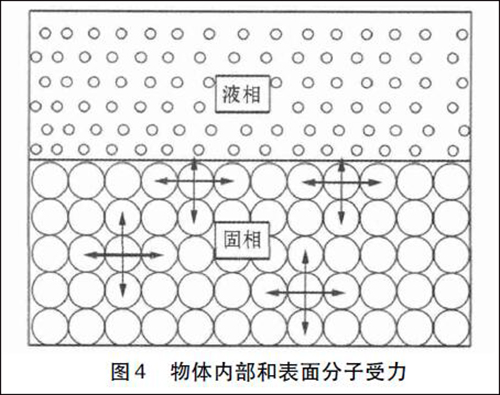

    海洋環境中，船體與海水的接觸為固液接觸，船體表面層的分子和內部體相中的分子（ 原子） 所處的力場不同，因而受力情況也不同。內部體相中的分子（ 原子） 受到指向固相內部的拉力，如圖4 所示。低表面能防污涂料的防污原理就是降低固體表面能，減小附著力。這將不利于海洋生物分泌黏液的潤濕，從而不利于海洋生物在固體表面附著。低表面能防污涂料是一種基于物理作用的涂料，因此，不存在毒性物質的釋放問題，并能起到長期防污的效果。

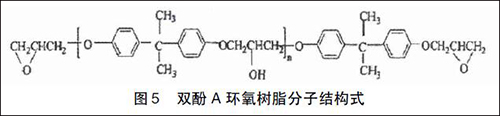

    有機氟硅改性環氧樹脂低表面能涂料通過使用應用最廣泛的環氧樹脂———雙酚A 縮水甘油醚樹脂（ 結構如圖5 所示） 對單體甲基丙烯酸三氟乙酯進行改性。雙酚A 縮水甘油醚樹脂大分子的兩端是反應能力很強的環氧基，它能使環氧樹脂具有很強的黏接能力和改性能力； 同時，分子主鏈上含有大量苯環、次甲基和異丙基，能使其化學性能穩定。

    有機氟硅改性環氧樹脂低表面能涂料的防污性得益于： 1） 通過雙鍵聚合反應，制得具有降低樹脂低表面性能、彈性模量、硬度等的氟硅中間體； 2） γ－ 甲基丙烯酰氧硅烷水解生成羥基硅醇，醇羥基間互相反應生成一層交聯的致密網狀疏水膜。

    2. 3 硅酸聚合粉金屬重防腐涂料

    海洋環境中常用的重防腐涂料（ heavy-dutycoating） 多為溶劑型涂料，因為它具有原料易得、性能優良、涂層附著力好、堅韌耐磨、不易產生裂紋、耐化學品腐蝕等優點。

    硅酸聚合粉金屬重防腐溶劑型涂料是把無機硅酸粉與納米導電態聚苯胺混合后的聚合粉，分別與親水、疏水硅烷聚合物進行有機雜化，再與溶劑型環氧樹脂和助劑進行交聯，制成不含有任何金屬顏填料的金屬重防腐溶劑型涂料。

    硅酸聚合粉金屬的重防腐性能得益于： 1） 無機硅酸易醇化成硅醇，硅醇對金屬基材表面具有鈍化作用，能阻止腐蝕的擴散； 2） 分散在基料的納米導電聚苯胺自身容易形成抗氧化保護膜，可形成長效防腐蝕保護； 3） 硅酸聚合粉、有機硅烷聚合物、環氧樹脂和助劑的雜化，使涂膜的力學性能（ 強度、硬度、附著力等） 、密閉性能、抗銹蝕性都得到大幅提高。

    2. 4 改性石墨納米片/環氧樹脂涂料

    近年來，石墨類納米材料，如石墨烯、氧化石墨烯和石墨納米片等在不同領域表現出優異的性能。納米粒子的體積效應、表面效應、宏觀量子隧道效應和量子尺寸效應等，能增強石墨類納米材料的抗氧化性和硬度，使其具有抗菌性、抗光催化性、吸收電磁波性以及對水、油的親疏性等特殊性。

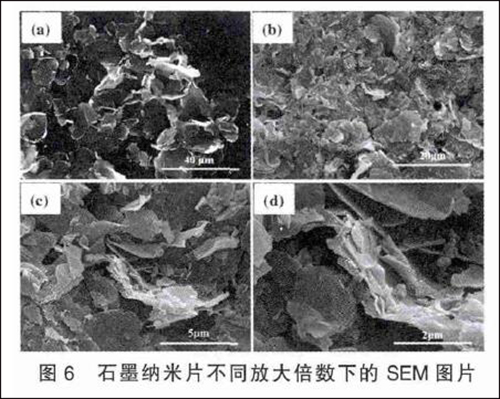

    石墨納米片具有片層狀結構，如圖6 所示。納米片表面相對光滑，片層的厚度約為50 nm，大小為2 ～ 10 μm。片層狀結構可以在金屬與活性介質間形成對水、氧氣和離子的物理屏障。石墨納米片用于涂料中作填料時，可以增加腐蝕介質在涂層中的滲透路程，使有機涂層的物理屏蔽性能更好，從而使金屬材料具有防腐蝕功能。改性石墨納米片/環氧樹脂涂料是將正丁醇和二甲苯按一定比例配制混合，添加偶聯劑KH550 和石墨納米片，用超聲波進行改性和攪拌，最后加入樹脂和消泡劑經攪拌制得。

    改性石墨納米片/環氧樹脂涂料的重防腐性能得益于： 1） 石墨納米片的片層狀結構的屏蔽作用。2） 硅烷偶聯劑在水解后形成三羥基硅醇，醇羥基之間可以互相反應生成交聯的致密網狀疏水膜。由于這種膜表面有能夠與樹脂起反應的有機官能基團，因此，可大大提高石墨納米片/環氧樹脂涂料的附著力，從而使其耐腐蝕、抗摩擦、抗沖擊的能力也得到提高。

    3 結語

    隨著我國船舶制造業的全面發展，以及日益迫切的國防需求，船舶新材料的發展與應用已成為促進船舶制造發展的重要因素。隨著對艦船的機動性、生存性、深潛和負載要求的不斷提高，輕質、高強、無磁及耐蝕合金的設計應受到充分重視。因此，今后需加強對材料組織演變行為的基礎研究，建立穩定的生產控制模型； 同時，對功能型材料的開發應朝著多功能兼容、易制備、低成本及穩定性的方向發展。

    資料來源：（周方明，郭俊武，張慶亞     江蘇科技大學先進焊接技術重點實驗室）
