前言：

北京石油化工學院陳飛教授團隊表面工程實驗室在表面工程領域取得最新進展。通過在微弧氧化（MAO）電解液中添加了不同濃度氧化石墨烯（GO），在Ti6Al4V合金表面制備了含有GO的MAO膜層。GO添加劑的應用有效地提高了膜層的耐腐蝕性能和摩擦腐蝕性能，并且摩擦腐蝕后的磨損量最高降低了一半以上。這主要是因?yàn)樵撗芯恐蠱AO膜層的腐蝕過程主要由擴散控制，GO在MAO膜層中的插入可以有效地降低腐蝕性離子的擴散速度，并且GO的潤滑作用提高了膜層的自潤滑性。該工作對膜層的腐蝕機理和摩擦腐蝕行為進行了較為深入的研究，對MAO膜層摩擦腐蝕的研究具有一定的借鑒意義。相關成果以“Effect of graphene oxide additive on tribocorrosion behavior of MAO coatings prepared on Ti6Al4V alloy”為題，發表在《Applied Surface Science》上，第一作者為左佑（碩士研究生），通訊作者為陳飛（教授）。

導讀：

近年來，對于輕金屬表面的MAO膜層已經進行了大量的研究工作。很多研究發現，在MAO處理過程中電解液中的添加劑也是膜層形成的重要影響因素。為了進一步提高M(jìn)AO膜層的耐腐蝕性和耐磨性，一些研究人員已經采用了不同種類的添加劑來研究它們對MAO膜層的影響。然而，在實際應用過程中，MAO膜層在一些特定的環境中會同時受到腐蝕和摩擦的影響（摩擦腐蝕），并且在這種條件下添加劑對MAO膜層的影響尚未得到研究。該研究中在硅酸鹽電解液體系下加入GO添加劑制備得到了含GO的MAO膜層。研究發現，硅酸鹽體系下制備的MAO膜層在3.5%的NaCl水溶液中的腐蝕過程由腐蝕性離子的擴散主導，由于GO添加劑在MAO處理過程中插入MAO膜層中，有利于阻礙腐蝕性離子從膜層表面到Ti6Al4V基體的滲透過程，從而可以有效地提高了MAO膜層的耐腐蝕性。另外，GO添加劑可以有效地提高M(jìn)AO膜層的摩擦腐蝕性能。加入10 mL/L的GO添加劑后制備的MAO膜層在摩擦腐蝕過程中保持較小的摩擦系數和較高的開路電位，且摩擦腐蝕后的磨損量最小，相比于未添加GO的膜層降低了一半以上，具有最佳的耐摩擦腐蝕性能。

研究成果

圖1為MAO膜層表面的SEM形貌圖和EDS圖譜，可以觀察到樣品表面上分布了大量的微孔和微球，這些微孔和微球主要是MAO處理過程中的放電通道和從放電通道噴出的熔融物質。EDS分析表明，A、B、C和D位置的C元素含量分別為3.937％、6.058％、12.294％和14.183％。結果表明，隨著GO添加劑濃度的增加，GO參與膜層生長過程的含量增加，并且C元素含量從10 mL/L （G2）到15 mL/L （G3）只有較小的增加量。

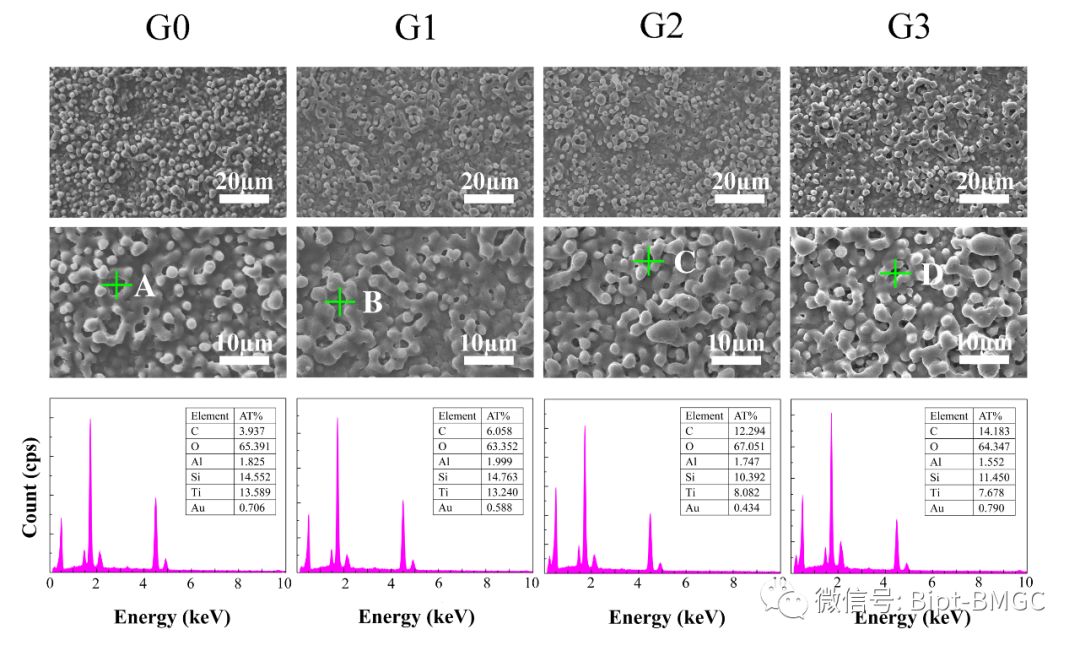

圖1 MAO膜層表面的SEM形貌圖和EDS圖譜

不同樣品的MAO膜層的截面形貌和元素分布如圖2所示。通過比較不同樣品的截面形貌發現，樣品G0的橫截面形貌最為粗糙。從G1和G2樣品的截面形貌表面，觀察到部分區域存在一些凹坑，這些位置對應于GO顆粒的插入位置。樣品G3的截面形貌也表明了GO顆粒主要存在于接近膜層表面的區域。從元素Ti的分布圖可以看出MAO膜層與Ti6Al4V合金基體之間存在明顯的界面，其中的元素Ti來自TiO2。元素Si的分布類似于元素Ti，推測其源自于非晶相的SiO2。元素C主要聚集在MAO膜層中的一些局部區域中，這些位置對應于GO粒子插入MAO膜層的位置。

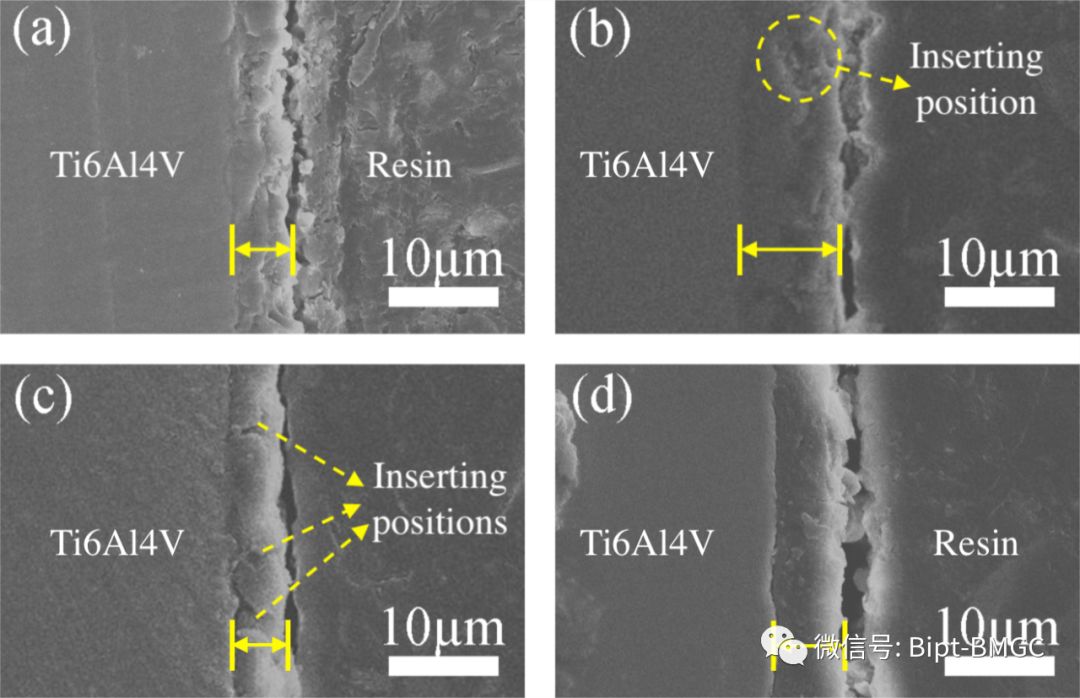

圖2 MAO膜層的截面形貌圖和EPMA面掃描圖

MAO樣品的Nyquist和Bode阻抗數據的擬合結果如圖3所示，根據擬合結果得到的等效電路如圖4所示。擬合后不同元件參數的數值如表1所示。可以發現WT（有限Warburg阻抗）的值遠遠高于其他的電阻元件。并且，對于所有的樣品來說，Rp和Rb的值在所有樣品之間沒有明顯的差異。這表明MAO制備的樣品腐蝕過程主要是受到腐蝕性離子擴散過程的控制。樣品G1和G2的W-R值均約為樣品G0的10倍。這是由于GO顆粒插入膜層中，從而抑制了離子的擴散，促進了MAO膜層耐腐蝕性的提高。

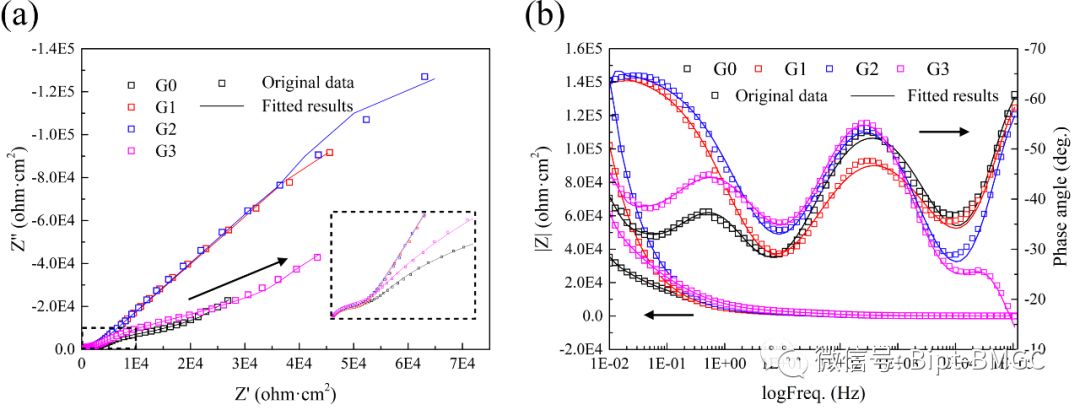

圖3 不同樣品的Nyquist和Bode阻抗數據的擬合結果

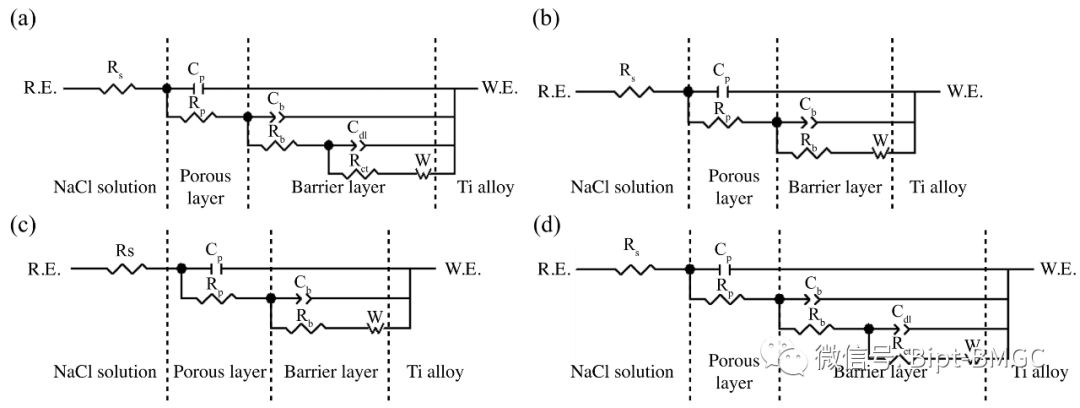

圖4 不同MAO樣品電化學阻抗譜擬合結果的等效電路：（a） G0；（b） G1；（c） G2；（d） G3

表1 不同MAO樣品電化學阻抗譜等效電路的參數值

根據摩擦腐蝕后樣品表面磨痕的形貌（圖5）以及開路電位和摩擦系數的變化曲線（圖6）可以得出結論：磨損區域的微裂紋沒有顯著地影響膜層的耐腐蝕性，但當膜層的內部阻擋層發生了部分脫落時，腐蝕性離子會立即滲透到基體，從而耐腐蝕性也會發生明顯的下降。根據磨痕的三維形貌可以計算得到樣品的磨損量，結果顯示：

V_G2(1454348.801µm³)＜V_G3(1589176.807µm³)＜V_G1(1658592.706µm³)＜V_Ti6Al4V(2035509.004µm³)＜V_G0(4119878.114µm³)，

該結果也表明了摩擦腐蝕過程中不同樣品的耐磨性能。

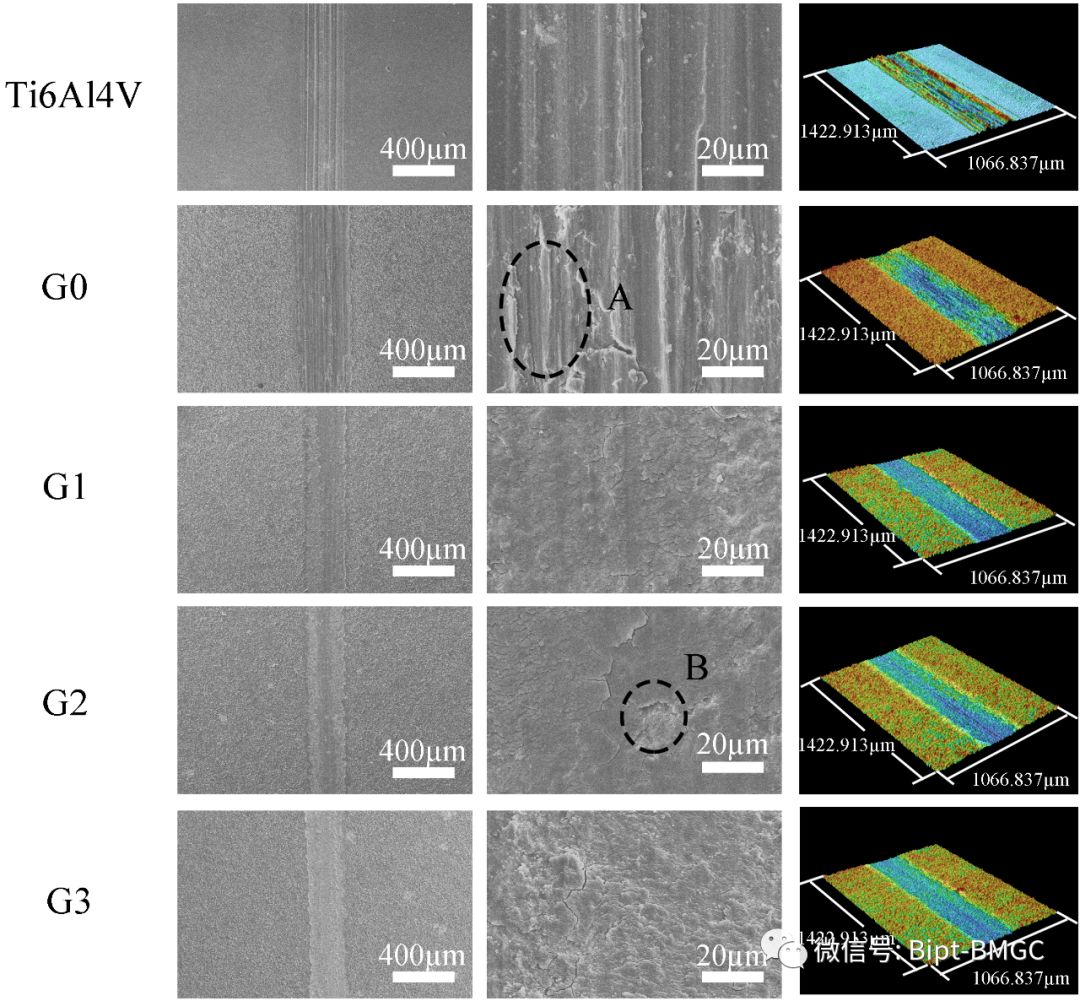

圖5 不同樣品摩擦腐蝕測試后磨痕的表面2D和3D形貌圖

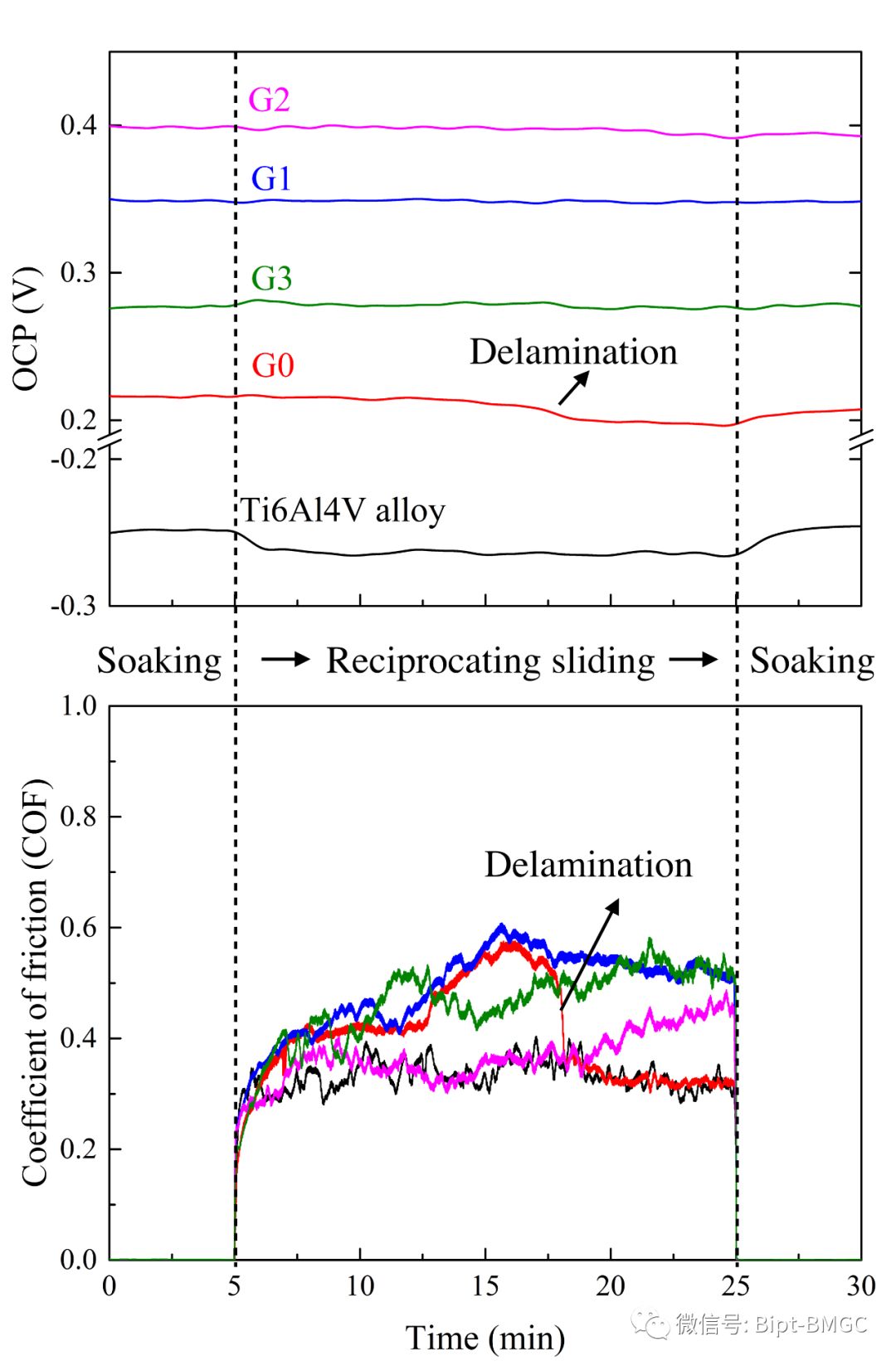

圖6 摩擦腐蝕測試中不同樣品的開路電位（OCP）和摩擦系數（COF）變化曲線

研究意義及展望

通過在MAO電解液中加入GO添加劑，首次在Ti6Al4V合金表面制備得到了含有GO的MAO膜層，并且GO顆粒成功插入MAO膜層中。

揭示了MAO膜層在NaCl溶液中的腐蝕機理，并且研究表明MAO膜層中的GO阻礙了腐蝕性離子的擴散過程，從而提升了MAO膜層的耐腐蝕性能。

通過監測摩擦腐蝕過程中的開路電位、摩擦系數，并且分析摩擦腐蝕后的形貌和磨損量，研究了MAO膜層在NaCl溶液中的摩擦腐蝕行為。發現GO添加劑的應用可以顯著改善MAO膜層的摩擦腐蝕行為。該研究對今后MAO膜層摩擦腐蝕行為的研究具有一定的借鑒意義。
