{首页主词},&

脫硫塔煙囟穿透嚴重，玻離鱗片防腐是否可行？

2018-08-08 12:07:51 作者：本網整理來源：防腐蝕論壇分享至：

夏日萬寶路：

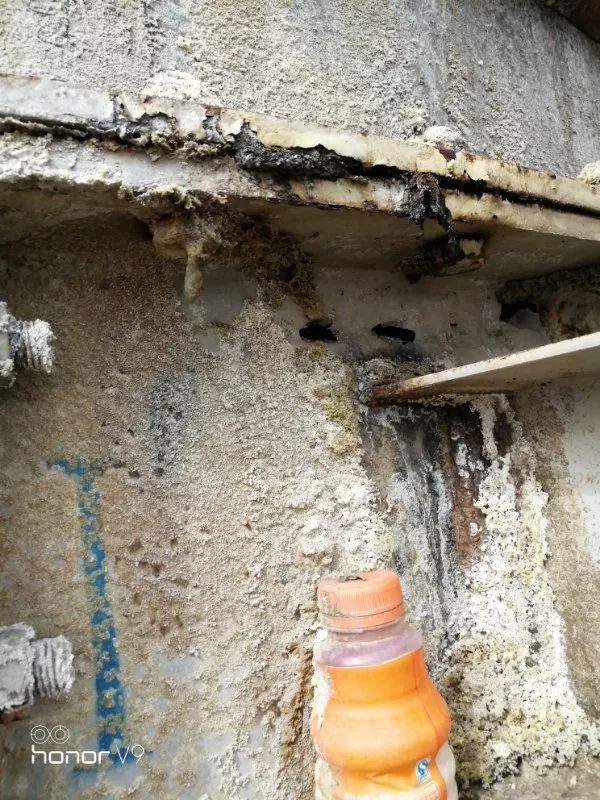

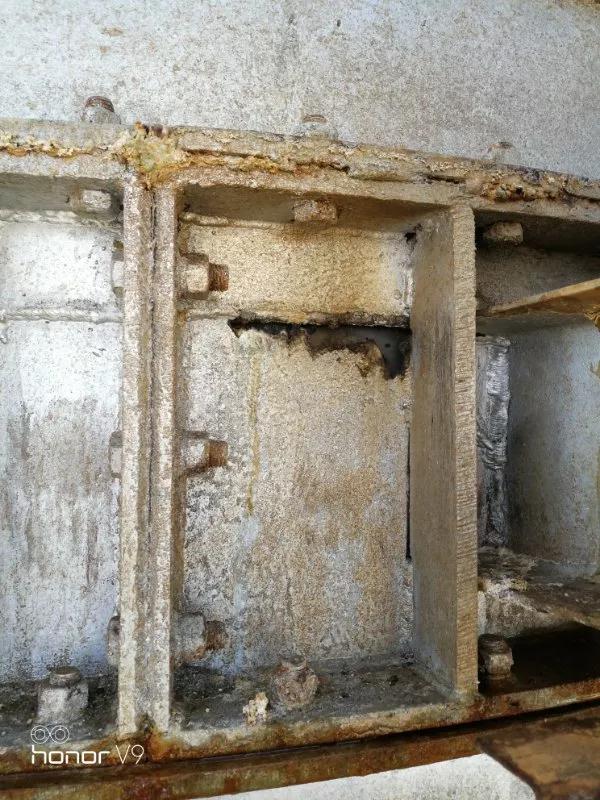

各位同仁好：請教一下，脫硫塔頂直排煙囟內徑3.5米，頂部標高80米，煙囟凈高44米。2205復合板，因原焊接質量問題絕大多數處焊縫腐蝕穿透嚴重，如何處理，玻離鱗片防腐是否可行？

木頭人人：

可行是可行，就是施工難度太大（如果不拆下來的話）張作華：

除銹就讓你夠嗆的，不要說乙烯基鱗片襯里了。

飛越：

如果使用鱗片施工的話，穿透部位必須補焊fm357784776:

目前國內火電廠脫硫系統防腐中使用的主要防腐材料就是乙烯基酯玻璃鱗片，應用于煙道/吸收塔/漿液箱等設備。塔頂直排煙囪的工況和煙氣吸收塔內氣相區相近，可以參考吸收塔的防腐方案。

對于這些腐蝕穿孔處的處理，只能在停機檢修時按2205雙相不銹鋼的焊接規程從內部補焊，完成基體修補后再進行防腐施工。

讀行者：

除銹成為大的問題了嗎？干噴砂或者環保濕噴砂總能解決吧。不管怎么做，基材處理一定要到位，還是不要輕信哪些底材不需要怎么處理就可以施工的材料的。

青山：

可以嘗試橡膠改性彈性體，保用10年以上。施工方法同膠泥，但是無氣味。快速固化。但是，修補穿孔及除銹是必須的。

hanamxn:

補焊修復平整是必須的，因為你不修復平整整體受力就不一致，后期做的防腐層厚度也相差太大，不利于防腐層的防腐，要是局部防腐的話不建議用乙烯基類的膠泥，因施工要求較高，不好與其它的部位完全貼合，而且連接處容易造成縫隙腐蝕。

怡情逍遙：

2205不銹鋼用于這個環境，本身性價比就極低，價格老貴，耐不住酸露點時稀硫酸對其腐蝕，主要體現在點蝕引發穿孔，特別是熱影響區，晶相析出或晶型變異，晶粒長大引起微局部缺陷時，同時表面光潔度也很重要，避免產生劃傷很關鍵，補焊還是會產生這種情況，甚至更厲害，焊縫一多，更多缺陷點，一年不到就會產生穿透，必須用防腐材料隔絕。玻璃鱗片要慎重老慮施工質量，切勿出現漏點，孔隙等缺陷，可使用某家砂漿膩子噴涂機施工防止人工刮涂產生的失誤，另考量玻璃鱗片在2205光滑表面的附著力（表面肯定不會有銹，而是銀色光滑，但大量穿孔）。

xinjie112:

單就材料來說，玻璃鱗片材料時可行的，主要問題就是施工難度較大，基層處理要做好，比較麻煩，焊縫穿孔應提前補好。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：韓鑫
