{首页主词},&

為什么鈦合金是一種難加工材料？

2018-09-29 13:55:56 作者：本網(wǎng)整理來(lái)源：山特維克可樂(lè)滿分享至：

為什么我們認(rèn)為鈦合金是一種難加工材料？因?yàn)閷?duì)其加工機(jī)理和現(xiàn)象缺乏深刻的認(rèn)識(shí)。

1.鈦加工的物理現(xiàn)象

鈦合金加工時(shí)的切削力只是略高于同等硬度的鋼，但是加工鈦合金的物理現(xiàn)象比加工鋼要復(fù)雜得多，從而使鈦合金加工面臨巨大的困難。

大多數(shù)的鈦合金的熱導(dǎo)率很低，只有鋼的1/7，鋁的1/16。因此，在切削鈦合金過(guò)程中產(chǎn)生的熱量不會(huì)迅速傳遞給工件或被切屑帶走，而集聚在切削區(qū)域，所產(chǎn)生的溫度可高達(dá)1 000℃以上，使刀具的刃口迅速磨損、崩裂和生成積屑瘤，快速出現(xiàn)磨損的刀刃，又使切削區(qū)域產(chǎn)生更多的熱量，進(jìn)一步縮短刀具的壽命。

切削過(guò)程中產(chǎn)生的高溫同時(shí)破壞了鈦合金零件的表面完整性，導(dǎo)致零件幾何精度下降和出現(xiàn)嚴(yán)重減少其疲勞強(qiáng)度的加工硬化現(xiàn)象。

鈦合金的彈性對(duì)零件性能來(lái)說(shuō)可能是有益的，但是在切削過(guò)程中，工件的彈性變形是產(chǎn)生振動(dòng)的重要原因。切削壓力使“彈性”的工件離開(kāi)刀具和反彈，從而使刀具與工件之間摩擦現(xiàn)象大于切削作用。摩擦過(guò)程也會(huì)產(chǎn)生熱，加重了鈦合金導(dǎo)熱性不良問(wèn)題。

加工薄壁或環(huán)形等易變形零件時(shí)，這個(gè)問(wèn)題就更加嚴(yán)重，將鈦合金薄壁零件加工到預(yù)期的尺寸精度不是一件容易的事。因?yàn)殡S著工件材料被刀具推開(kāi)時(shí)，薄壁的局部變形已經(jīng)超出彈性范圍而產(chǎn)生塑性變形，切削點(diǎn)的材料強(qiáng)度和硬度明顯增加。此時(shí)，按照原先確定的切削速度加工就變得過(guò)高，進(jìn)一步導(dǎo)致刀具急劇磨損。

“熱”是鈦合金難加工的“罪魁禍?zhǔn)?rdquo;！

2. 加工鈦合金的工藝訣竅

在理解鈦合金加工機(jī)理的基礎(chǔ)上，加上以往的經(jīng)驗(yàn)，加工鈦合金的主要工藝訣竅如下：

（1）采用正角型幾何形狀的刀片，以減少切削力、切削熱和工件的變形。

（2）保持恒定的進(jìn)給以避免工件的硬化，在切削過(guò)程中刀具要始終處于進(jìn)給狀態(tài)，銑削時(shí)徑向吃刀量ae應(yīng)為半徑的30%。

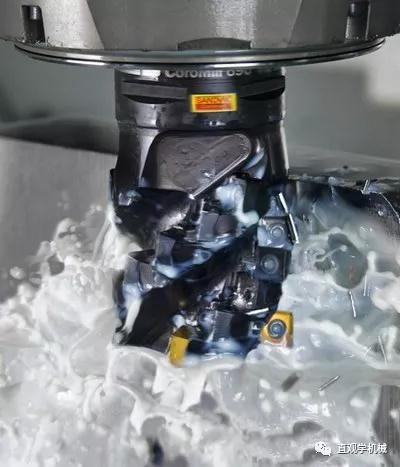

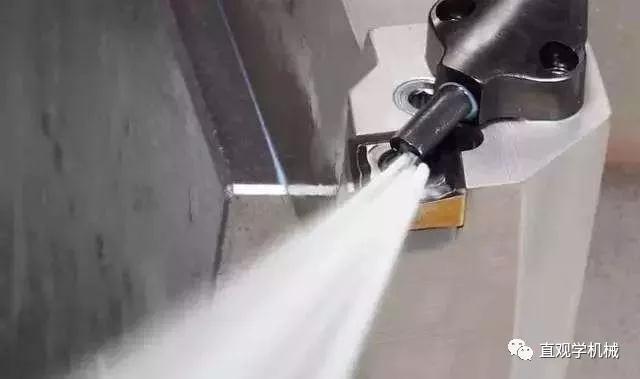

（3）采用高壓大流量切削液，以保證加工過(guò)程的熱穩(wěn)定性，防止因溫度過(guò)高導(dǎo)致工件表面變性和刀具損壞。

（4）保持刀片刃口鋒利，鈍的刀具是熱集結(jié)和磨損的原因，容易導(dǎo)致刀具失效。

（5）盡可能在鈦合金最軟的狀態(tài)加工，因?yàn)榇阌埠蟛牧献兊酶y加工，熱處理提高了材料的強(qiáng)度并增加刀片的磨損。

（6）使用大的刀尖圓弧半徑或倒角切入，盡可能把更多的刀刃進(jìn)入切削。這可以減少每一點(diǎn)的切削力和熱量，防止局部破損。在銑削鈦合金時(shí)，各切削參數(shù)中切削速度對(duì)刀具壽命vc的影響最大，徑向吃刀量（銑削深度）ae次之。

3. 從刀片入手解決鈦加工難題

鈦合金加工時(shí)出現(xiàn)的刀片溝槽磨損是后面和前面在沿切削深度方向上的局部磨損，它往往是由于前期加工留下的硬化層所造成的。刀具與工件材料在加工溫度超過(guò)800℃的化學(xué)反應(yīng)和擴(kuò)散，也是形成溝槽磨損的原因之一。因?yàn)樵诩庸み^(guò)程中，工件的鈦分子在刀片的前面積聚，在高壓高溫下“焊接”到刀刃上，形成積屑瘤。當(dāng)積屑瘤從刀刃上剝離時(shí)，將刀片的硬質(zhì)合金涂層帶走，因此，鈦合金加工需要特殊的刀片材料和幾何形狀。
