{首页主词},&

化工設(shè)備換熱器的常見腐蝕與防腐

2019-09-11 09:44:21 作者：本網(wǎng)整理來源：設(shè)備管理與防腐分享至：

對化工設(shè)備中常見的換熱器腐蝕與防腐問題進行探討，重點分析了換熱器常見的失效原因，在此基礎(chǔ)上總結(jié)了換熱器腐蝕的防護措施，說明針對不同的原因，需要采取相適應的防腐措施。

1 換熱器失效原因

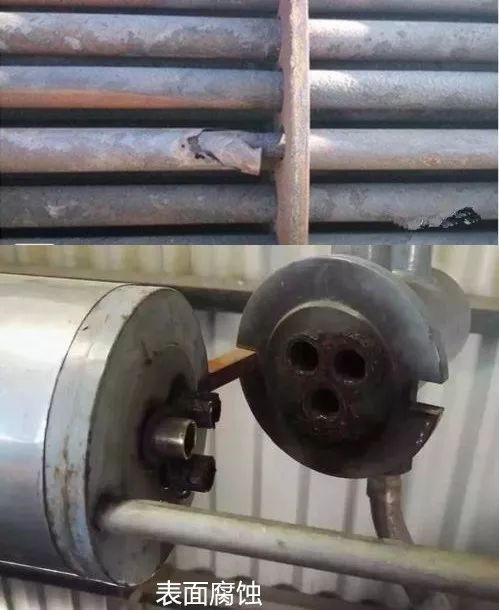

01 換熱器表面的腐蝕磨損

腐蝕介質(zhì)與金屬構(gòu)件的表面，相對運動速度較大，導致構(gòu)件局部表面遭受嚴重的腐蝕損壞，這類腐蝕稱為磨損腐蝕，簡稱磨損。造成腐蝕損壞的流動介質(zhì)，可以是氣體、液體或含有固體的顆粒、氣泡的氣體等。磨損腐蝕，是高速流體對金屬表面已經(jīng)生成的腐蝕產(chǎn)物的機械沖刷作用和新裸露金屬表面的腐蝕作用的綜合。

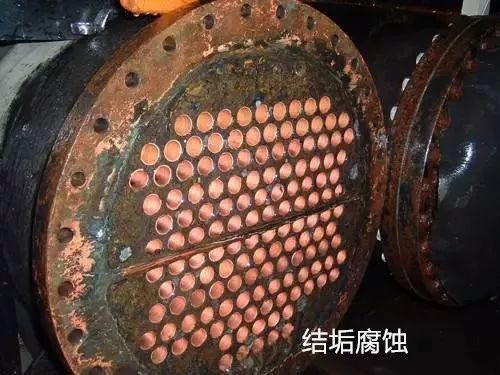

02 沉積物引起的電化學腐蝕

當介質(zhì)流動不均或滯留時，很容易在換熱管表面形成沉積物。由于沉積物是不連續(xù)不牢固且不均勻的，在某些部位形成了裂縫和間隙，由于縫內(nèi)外氧的差異而形成了電化學腐蝕。

03 換熱管水側(cè)的腐蝕

由于換熱器常用水做為熱交換介質(zhì)，因此水的腐蝕不容忽視。水的腐蝕主要是由于水中pH值降低、水汽滲透、溶解氧的存在，以及水中有害的陰離子（Cl-，S2-等）侵蝕，而引起的化學或電化學腐蝕。

2換熱器腐蝕防護

01 犧牲陽極保護法

碳素鋼的電化學腐蝕。碳素鋼在電解質(zhì)溶液中（例如，水）會形成微電池。碳素鋼的基本金相組織為鐵素體（Fe）和滲碳體（Fe3C），其中鐵素體的電極電位較低，而成為微電池的陽極，滲碳體則成為陰極。

犧牲陽極保護法。發(fā)生電化學腐蝕時，陰陽極之間產(chǎn)生腐蝕電流。采用電極電位比被防腐體低的金屬并與被防腐體接觸，利用低電位金屬的腐蝕電流，作為高電位被防腐體的防腐蝕電流，這種防腐蝕方法稱為犧牲陽極保護法。

02 換熱器防腐涂料及其應用

一層相當薄的金屬涂層和無機涂層，能夠在金屬和環(huán)境之間提供有效的屏障，這就是這類涂層的主要作用（除了鋅一類的犧牲涂層外）。金屬涂層（或稱鍍層）的施工方法有：電鍍、火焰噴涂、包鍍、熱浸和蒸汽鍍。無機涂層的施工方法有：噴涂、滲鍍、或化學轉(zhuǎn)化。

03 CH- 784防腐涂料及其應用

CH- 784 防腐涂料試制。CH-784 防腐涂料系環(huán)氧胺基涂料，國外為Sakaphen- CH- 784。其特點是：酸堿、耐油、耐水、耐溶劑、耐熱、耐磨、導熱，抗沖擊，堅硬光滑，抗水蒸氣，附著力好。熱固化型耐溫150～200℃，CH- 784 涂料是單包裝，施工方便，加熱固化，可制成淡色漆。CH- 784 防腐涂料的主要成膜物質(zhì)是環(huán)氧樹脂。一般用609 或607 環(huán)氧樹脂，環(huán)氧與胺基樹脂成分以7∶3 為佳。

04 施工工藝要求

表面處理，設(shè)備噴砂除銹、除油，露出金屬本色；涂層厚度———換熱器涂層厚度是關(guān)鍵指標，要求既達到防腐目的，又能滿足增熱要求，一般涂層厚為80～250 μm。漆層過厚，會影響傳熱，漆膜發(fā)脆；施工方式多為浸泡式或利用換熱器本身作殼體，用泵循環(huán)來涂管內(nèi)壁，管外壁利用浸泡方法；涂層次數(shù)———底漆 2 層，面漆 4 層，每層厚度 25～40μm；加熱方法———涂層表面干后，進烘房加熱固化。從80 ℃開始升溫，徐徐升高至160 ℃恒溫2 h，然后自然降溫；漆層質(zhì)量要求——平整光滑，無麻點、針孔、裂紋、漏涂，厚度均勻。

3 結(jié)束語

所有化工裝置中，換熱器的腐蝕形態(tài)比較接近，因此可以將腐蝕類型分為：沉積物引起的電化學腐蝕；負荷應力、熱應力引起的應力腐蝕；入口處流速較高磨損腐蝕；溶解氧腐蝕和材質(zhì)問題。另外，根據(jù)換熱器的腐蝕狀態(tài)、現(xiàn)場的實際條件，采用不同的防腐措施。

免責聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時間聯(lián)系本網(wǎng)刪除。
