李光福 上海材料研究所教授級高級工程師，上海市工程材料應用評價重點實驗室腐蝕實驗室主任

    一、威力巨大的核電將長期為人類發展做出顯著貢獻，防腐蝕是關鍵之一

    20 世紀人類最偉大的創舉之一就是征服和有效利用核能，包括核能發電，其已開發成為大規模利用的能源，世界主流核電站運行的是 60 ～ 140 萬千瓦的大型機組，威力巨大。電力消費水平是當今一個國家或者地區發展程度的重要標志，核能發電已經成為發達國家電力供應的主要形式之一，在美國和法國等國占總發電量高達 20 ～ 80%。我國正在積極發展核電工業，不久將成為世界上核電機組最多的幾個國家之一，根據國家能源發展規劃，2020 年全國核電裝機 5800 萬千瓦、在建 3000 萬千瓦以上，2030 年全國核電裝機將超過 1.2 億千瓦，核電發電量占全社會用電量 10%左右。圖 1 和圖 2 示出美國和我國核電站分布圖。

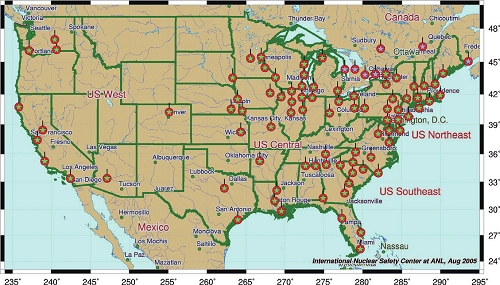

圖1 美國110多個核電機組分布圖

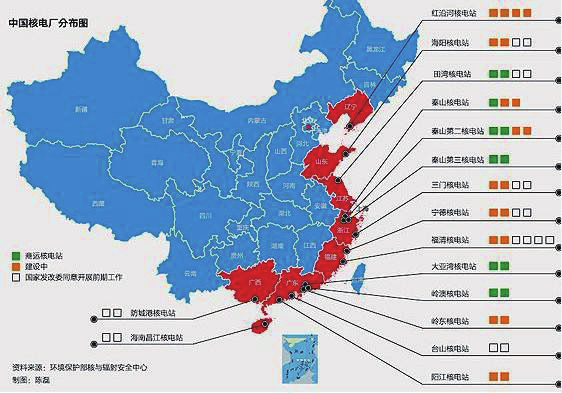

圖2 我國核電站分布圖

    目前能不受自然條件約束的可控大規模發電方式首推燃煤燃油燃氣的火電和利用核裂變釋放能的核電，火電帶來明顯的環境污染和溫室氣體排放，盡管核電發生過美國三里島、前蘇聯切爾諾貝利和日本福島三起重大事故而受到不小爭議，但還是被廣泛認為是能有效解決能源需求增長與化石燃料消費帶來溫室效應和污染問題的少數答案之一。國際原子能機構（IAEA）預計，2030 年全球核電裝機容量將高達 435722 GWe，因此可以認為威力巨大的核電將長期為人類發展做出顯著貢獻。然而核電的這些發展需要防腐科技保駕護航。

    二、核電工業產業鏈上富有特色的腐蝕問題

    雖然核電工業里的金屬材料的腐蝕形式與其它種種工業領域里的基本類似，有全面腐蝕和局部腐蝕，局部腐蝕有應力腐蝕、腐蝕疲勞、點腐蝕、縫隙腐蝕等，但是它涉及面寬，產業鏈長，除去涉及的大量通用設備的各種常見腐蝕問題外，具有核電工業特色的腐蝕問題也很繁多，比如：

    核燃料生產過程中產生的腐蝕問題：核工業主要采用的核燃料鈾以及钚在礦石開采、化學處理、精制濃縮等過程中，需要使用大量的酸、堿、鹽類化學物質，中間過程也產生某些活潑產物如六氟化鈾，它們對所接觸設備都有不同程度的腐蝕性。

    核燃料在使用和存放過程中產生的腐蝕問題：核燃料在核電站里使用的裂變過程中，要放出射線、射線、射線、中子流等射線，還有質子流等帶電的重粒子流。這些射線可通過影響環境介質、周圍材料和電極過程等促進周圍材料的腐蝕。例如在射線作用下，純水會發生輻照分解，比較穩定從而在實際工作中容易測量的產物主要是分子產物，如 H 2 O 2 和 O 2 ，它們可以明顯提高金屬材料在水中的電極電位，促進氧去極化的腐蝕。高能量中子輻照可導致材料產生空位、位錯環和原子偏聚等缺陷，導致材料硬化、腐蝕破裂和腫脹等問題，工程上一個重要現象是堆內構件用不銹鋼在中子輻照作用下發生晶界 Cr 貧化、Ni等元素集聚，導致沿晶應力腐蝕破裂，稱為輻照促進應力腐蝕破裂。核燃料本身在使用和存放環境中也有腐蝕問題。

    使用后的乏燃料等放射性核廢料產生的腐蝕問題：核燃料在核電系統的反應堆內經過運行使用后成為乏燃料，它以及核電產業鏈上產生的許多廢物都有放射性，這些放射性核廢料泄露會產生重大損失，因此對存放它們的容器提出非常高的要求，其腐蝕抗力尤為關鍵，美國為安全存放大量核廢料數千年，一直計劃在內華達州尤卡山建立一座永久性的核廢料處置場，該計劃耗資巨大，核廢料容器的腐蝕與長期防護就是關鍵一項。

    核電站堆芯部分關鍵結構材料接觸特有的反應堆冷卻介質如高溫高壓水、鈉、鉛、熔鹽等環境而產生特有的腐蝕問題：比如目前核電工業中占絕大多數的是作為第二代和第三代的水堆，它們采用高溫高壓水為冷卻劑將核反應產生的熱帶走發電；第四代正在研究開發的兩種快堆分別采用鈉和鉛為冷卻劑，釷燃料增殖反應堆（又稱熔鹽堆）采用熔融態的混合鹽為冷卻劑。

    三、核電站的腐蝕防護

    核電站是核電產業鏈上最炫麗的寶石，其特點是是高安全可靠性要求、高投資、高回報、長壽命等，使得至始至終都會自然發生的工程材料腐蝕防護成為關鍵問題之一。 核電站外表看通常是建在的依山伴海之地，線條簡練明快、風景如畫，但內部結構復雜，材料及其涉及的服役環境種類眾多，見圖 3 和圖4，腐蝕問題也就多種多樣。

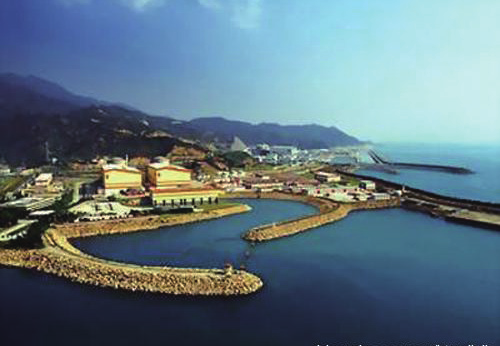

圖3 通常建在依山伴海之地的核電站，線條簡練明快、風景如畫

圖4 壓水堆核電站典型結構及材料簡示圖，實際結構復雜，腐蝕防護問題多種多樣

    比如世界和我國的主流堆型壓水堆核電站，一座這樣的核電站有數百個系統、幾萬臺（套）設備，按結構位置可分為核島設備、常規島設備與 BOP（核電站配套子項）設備三大類，按照設備服役工況或使用功能的不同，可分為核一級、核二級、核三級和非核級。核電設備的質量與可靠性，決定了核電的安全性和經濟性。材料在核電站中有極其重要的作用，在不同位置材料的服役環境不同。作為核電站核心的核島主設備包括反應堆壓力容器、蒸汽發生器、穩壓器、控制棒驅動機構、堆內構件、主管道、主泵等，是防止反應堆放射性外泄的第一道屏障，可靠性要求最高。由于長期在高溫、高壓和強輻射場條件下工作，對核電關鍵材料的要求也最嚴格，大量采用鋯合金、奧氏體不銹鋼、鎳基合金和低合金鋼等材料。常規島設備和 BOP 設備材料主要為碳鋼和低合金鋼等，通常與放射性外泄關系不大，但腐蝕問題也會影響核電站的正常運行，另外由于核電的高度政治敏感性，一旦發生事故，即使與核安全無關，也會在社會上產生巨大反響。可以說材料及其腐蝕防護在核工業中發揮著關鍵的作用。

    壓水堆核電站在數十年的研發和運行中，已經發生過多種多樣的腐蝕失效。其中一個典型是發生在核島一回路和二回路系統里的高溫高壓水腐蝕破裂，它具有國際普遍意義、影響大、時間長，表現為幾個重要腐蝕防護問題如下：

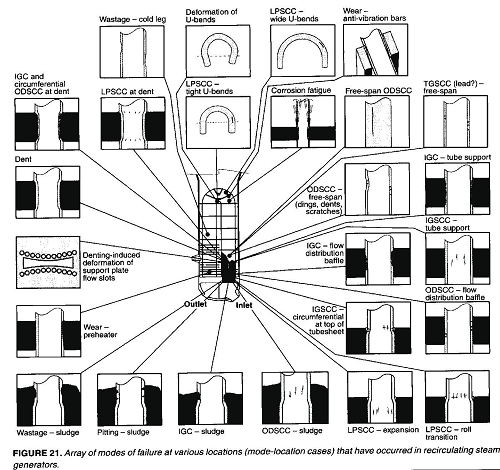

圖5 蒸汽發生器傳熱管上各種失效形式和位置

    莊蒸汽發生器傳熱管的腐蝕失效與防護：圖 5 示出蒸汽發生器傳熱管上各種失效形式和位置。西方國家核電運行經驗表明，蒸汽發生器實際壽命明顯低于設計壽命，大約 90％的損壞是因為腐蝕引起的，尤其是傳熱管的應力腐蝕破裂。人們在腐蝕破裂事件、規律和改進方法上已做了大量工作，研究表明每種情況下應力腐蝕破裂的必要條件都是敏感材料、高于某臨界值的應力或應變、特定水化學環境三者的組合，相應的破裂消除方法也逐漸被開發出來；

    鎳基焊材的異種金屬焊接件的腐蝕破裂與防護：90年度以來，西方國家壓水堆核電站發生了一系列該類焊接件在一回路高溫水中的應力腐蝕破裂事件，主要是采用 600 類型鎳基合金的 182 以及 82 焊接材料的場合，典型案例如圖 6，現在已基本都改為采用破裂抗力顯著提高的 690 類型鎳基合金如 52、52M 和 152 等焊接材料；

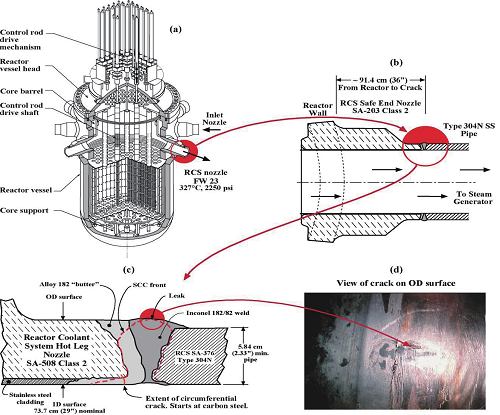

圖6 2000年在美國V.C.Summer核電站安全端鎳基焊縫上發現的腐蝕破裂

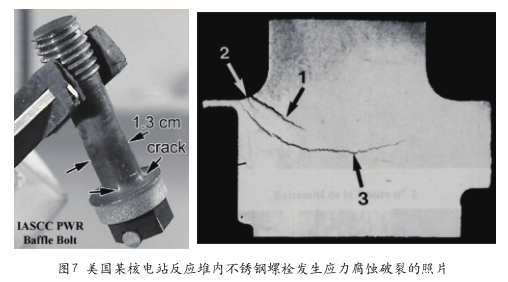

    承受輻照的核燃料包殼和堆內構件的應力腐蝕破裂與防護：它們在苛刻的環境中服役，一方面接觸一回路的高溫高壓水冷卻劑，由于在射線作用下，水會發生輻照分解，產生 H 2 O 2 和 O 2 等，它們可以明顯提高金屬材料在水中的電極電位，促進應力腐蝕破裂。另一方面，這些構件承受中子的輻照，高能量中子輻照可導致材料產生空位、位錯環和原子偏聚等缺陷，導致材料硬化、腐蝕破裂和腫脹等問題，特別是堆內構件用不銹鋼在中子輻照作用下發生的輻照促進應力腐蝕破裂（IASCC），如圖 7；

    低合金鋼和碳鋼部件的腐蝕與防護：這可大致分成兩種典型情況，一種是核島內某些耐蝕防護層破裂導致低合金鋼接觸高溫水發生腐蝕，典型案例是在座落于美國俄亥俄州戴維斯 - 貝斯核電站（如圖 8），另一種是在常規島部分通常就接觸高溫水的碳鋼構件發生的流動加速腐蝕，2004 年曾在日本美浜核電站導致傷亡事故；四、與時俱進的防腐蝕科技為核電站保駕護航、也為腐蝕科學注入新鮮血液縱觀核電 60 多年來，從探索性的第一代到目前大量運行的第二代和大量在建的第三代，到正在研發的第四代的宏偉發展史，其中就包含著各國眾多腐蝕防護科技工作者持之以恒的應對各種腐蝕挑戰及其問題演變、克服困難，在科學探索和工程應用都取得顯著成就的奮斗史。也可以說正是由于與時俱進的防腐蝕科技的保駕護航，核電才能發展到目前的水平。

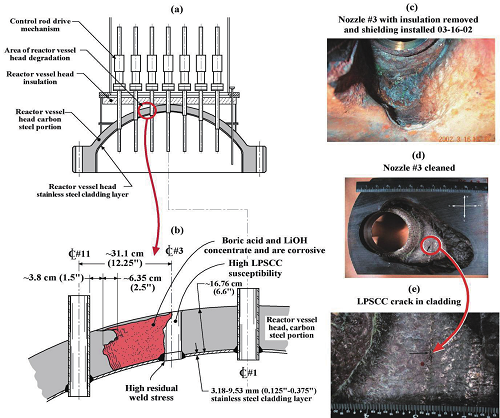

圖8 2002年3月在美國戴維斯-貝斯核電站發現的低合金鋼腐蝕坑及位置示意圖

    就核電站而言，各國眾多腐蝕防護科技工作者針對各種問題做了大量失效分析和研究，相關材料和服役條件也已得到很大改進，比如常用不銹鋼從普通級演變為核級，主流蒸汽發生器傳熱管從不銹鋼演變到鎳基合金，鎳基合金從 600系列演變到 690 系列，高溫水化學也有了很大改善，改進顯微組織和殘余應力的種種方法被開發出來，構件的壽命和安全可靠性有了顯著提高。

    這方面已取得的大量科研成果也豐富和發展了腐蝕與防護科學，比如在高溫高壓水應力腐蝕破裂方面，就成功開發出了高溫高壓水環境中電化學測控技術和裂紋尖端采樣分析的實驗技術、長期監測腐蝕裂紋微小擴展的精密技術、發展了關于各種腐蝕失效的理論包括滑移-溶解學說及定量模型、內氧化學說和微孔洞學說等，有的已建立了內在物理意義明確、邏輯嚴密的定量模型。

    隨著我國核電的發展，我國腐蝕防護科技工作者也將在相關科學和工程技術上做出重要貢獻。
