<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 哈工大《JMST》:激光重熔技術制備細晶高強中熵合金!
    2022-01-07 10:52:18 作者:材料科學與工程 來源:材料科學與工程 分享至:

     高熵合金(HEAs)和中熵合金(MEAs)是由等摩爾或接近等摩爾比的幾種元素組成的合金。HEAs/MEAs的特殊組成特性導致其具有高強度和硬度、良好的熱穩定性、高耐蝕性、高溫抗氧化性和優異的磁性能等。電弧熔煉是最常用的HEAs/MEAs制備方法,可以在一定程度上凈化鑄錠,改善結晶。然而電弧熔煉中較低的冷卻速率容易導致粗大晶粒的形成,這對合金的性能有不利影響。與電弧熔煉法相比,激光重熔法或激光增材制造(AM)法可以提供超快的冷卻速率(高達104-107 K/s),這有利于擴大固溶極限,細化晶粒,消除偏析,形成新的亞穩態相,最終表現出優異的力學性能。近年來,共晶HEAs和MEAs因其在強度-延展性方面的優勢而受到廣泛關注。合金由相互分離的軟相(即FCC相)和硬相(即B2相)組成。現階段主要制備方法是電弧熔煉。研究激光處理在優化共晶HEAs或MEAs組織和提高力學性能方面的有效性是非常有必要的,這是目前尚未明確的。


    哈爾濱工業大學的研究人員利用激光重熔制備了共晶中熵合金AlCrFe2Ni2,探討了激光重熔對合金組織、相演變和力學性能的影響。通過計算四種潛在的強化機制來評估主要的強化機制,以預測重熔MEA的屈服應力。相關論文以題為“Refined microstructure and enhanced mechanical properties of AlCrFe2Ni2 medium entropy alloy produced via laser remelting”發表在Journal of Materials Science & Technology。

    論文鏈接:
    https://doi.org/10.1016/j.jmst.2021.05.033


    研究發現鑄態MEA中存在長板狀FCC、B2相以及由B2和BCC相組成的隨機分布的調幅分解結構。重熔后的組織由有序的B2相和無序的BCC相組成。激光重熔后,MEA的平均晶粒尺寸明顯減小。表明激光重熔的快速冷卻速率促進了晶粒細化。與鑄態MEA相比,重熔后的MEA具有優異的力學性能。重熔后MEA的硬度和屈服強度分別為7.55 GPa和1647.2 MPa,塑性評價的Wp/Wt值為0.73。重熔后,合金硬度明顯提高,屈服強度明顯增強,并且塑性幾乎沒有下降。

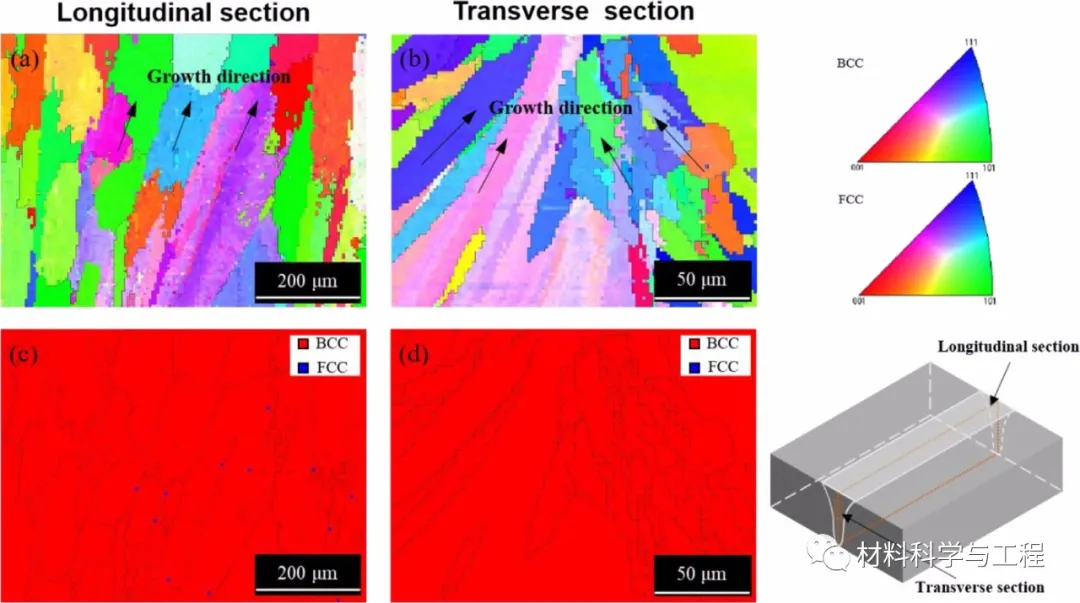

    圖1 激光重熔試樣的EBSD圖像

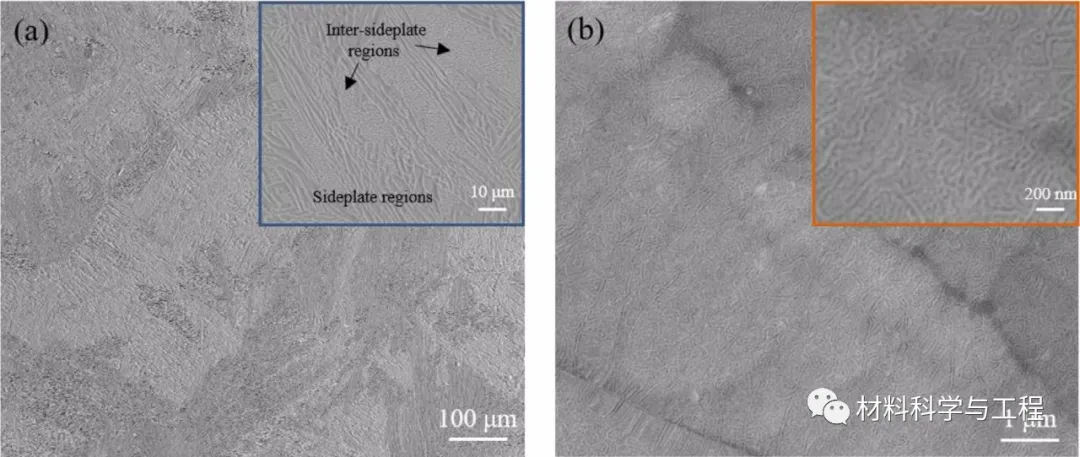

    圖2 (a)鑄態MEA和(b)重熔MEA的SEM圖像

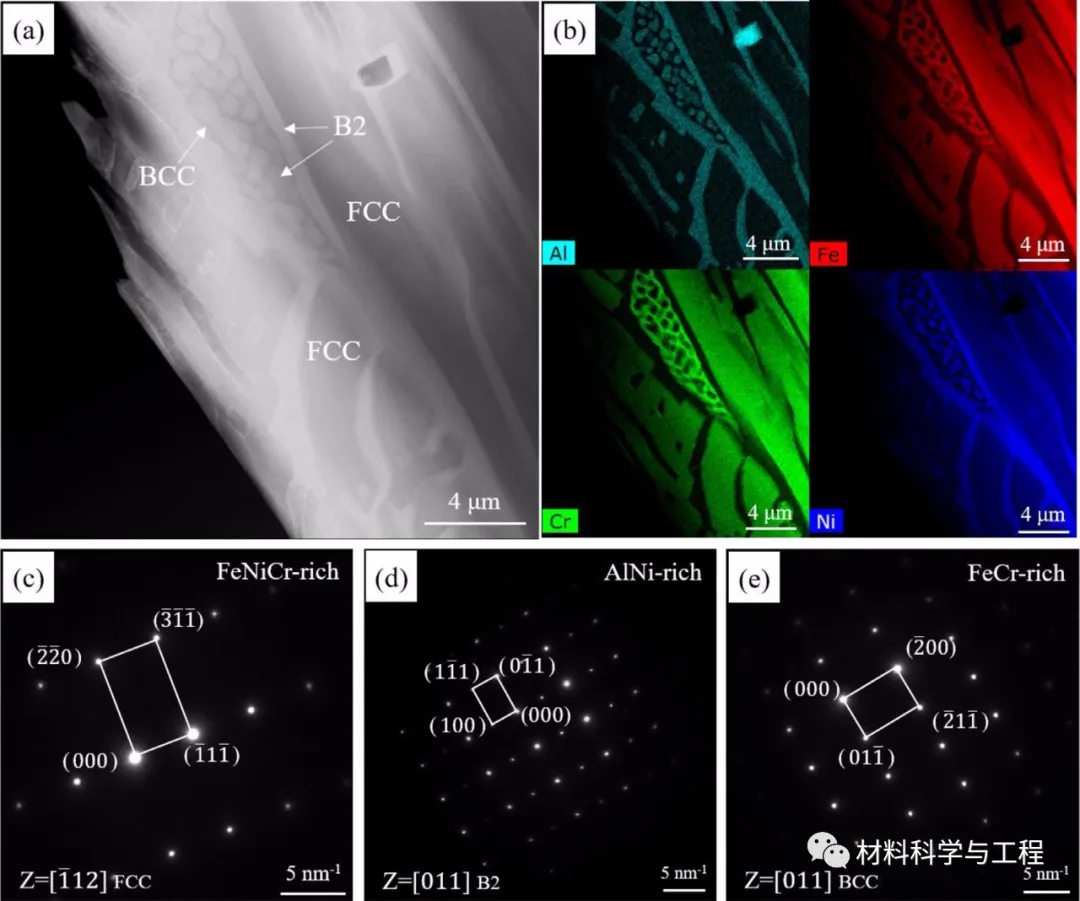

    圖3 鑄態AlCrFe2Ni2合金的TEM圖

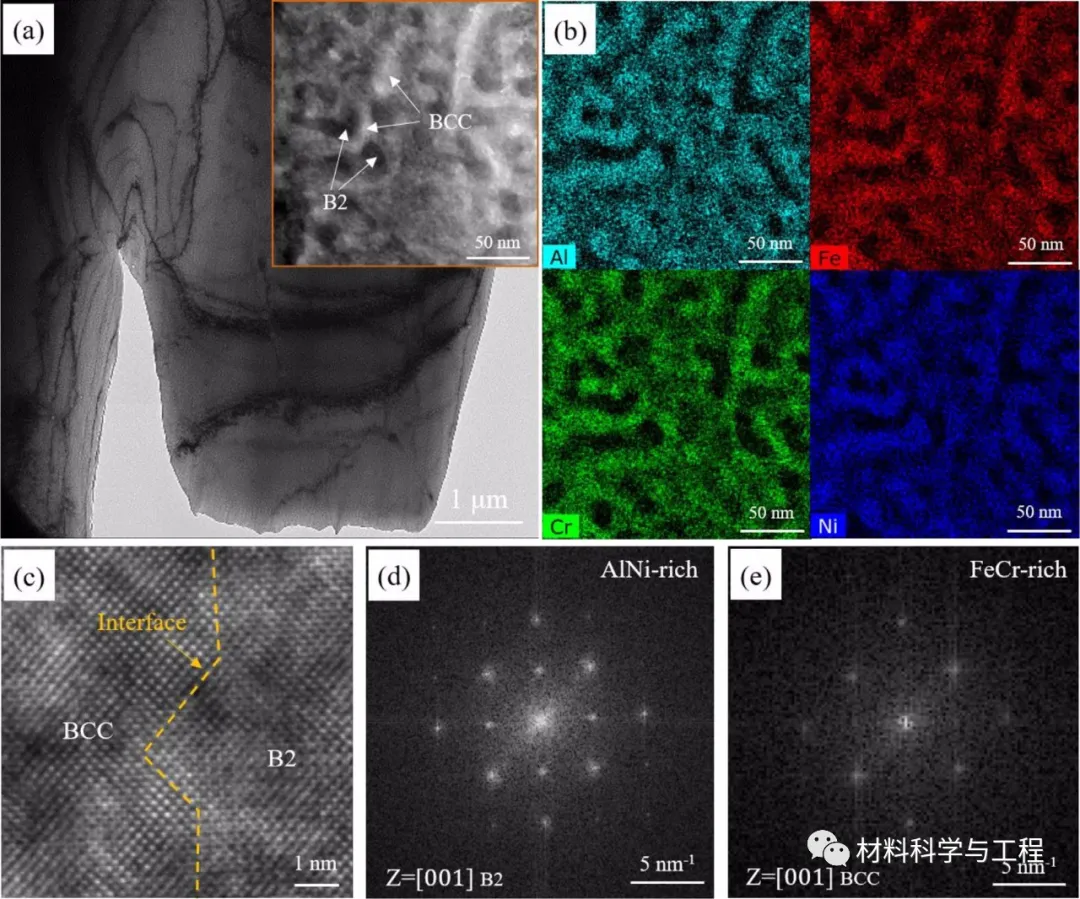

    圖4 重熔AlCrFe2Ni2合金的TEM圖

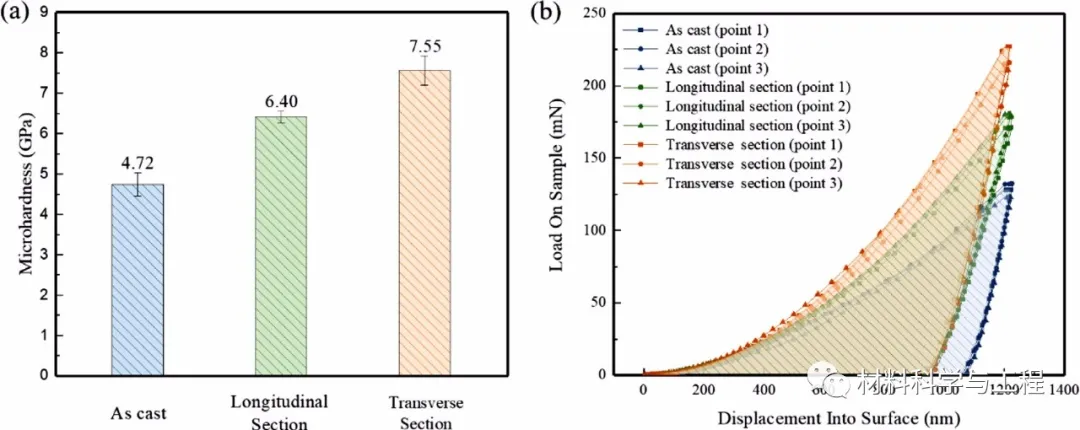

    圖5 (a)納米壓痕的硬度結果; (b)鑄態和重熔后MEA的兩個截面的載荷-位移曲線

    本文采用激光重熔技術研究了快速冷卻速率對無Co AlCrFe2Ni2中熵合金組織和力學性能的影響。根據納米壓痕試驗數據,推導出應力-應變關系,以評價合金的力學性能。用理論計算分析了重熔合金的強化機理。計算得到的屈服強度為1840.66 MPa,與納米壓痕得到的屈服強度(1647.2 MPa)基本一致。詳細的強化機理分析表明,位錯強化和第二相強化是主要機制,對重熔后MEA屈服強度的增加分別為904.02 MPa和700.29MPa。本研究對激光重熔在HEA/MEA上的應用有積極作用。(文:破風)

    免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 宅男午夜免费看片在线播放 | 天天爱天天做天天做天天吃中文 | 免费国产精品专区 | 亚洲特黄在线免费视频播放 | 亚洲欧美日本韩国综合区 | 中日韩视频在线观看一区二区三区不卡 |
