一、引言

    用鋼筋和混凝土制成的鋼筋混凝土結構中鋼筋承受拉力，混凝土承受壓力，其由于具有堅固、耐久、防火性能好、比鋼結構節省鋼材和成本低等優點。鋼筋對抗拉性能的彌補，極大的促使了混凝土結構的發展，使之成為近兩個世紀中建筑結構中應用最為廣泛的材料。鋼筋與混凝土的共同作用才能使鋼筋混凝土結構能夠展現良好的性能，內部鋼筋的銹蝕對鋼筋混凝土結構來說是致命的。所以，鋼筋混凝土中的鋼筋防銹蝕變得尤為重要。

    混凝土中鋼筋銹蝕是一個電化學的過程，其電化學機理是：當鋼筋表面有水分存在時，就發生鐵電離的陽極反應和溶解態氧還原的陰極反應，相互以等速度進行。其反應式如下：

    陽極反應：  Fe - 2e → Fe2+

    陰極反應：  O2 + 2H2O + 4e → 4OH-

    腐蝕過程的全反應是陽極反應和陰極反應的組合，在鋼筋表面析出氫氧化亞鐵，被溶解氧化后生成氫氧化鐵Fe（OH）3，并進一步生成nFe2O3·mH2O（紅銹），氧化不完全的變成Fe3O4（黑銹），紅銹體積可擴大到原來鋼筋體積的4倍，黑銹體積可擴大到原來鋼筋體積的2倍。

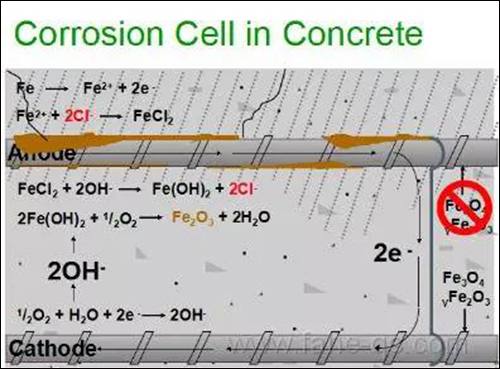

    圖1  混凝土中鋼筋銹蝕原理

    鋼筋銹蝕致使體積膨脹，對保護層混凝土產生擴張力，致使鋼筋保護層混凝土沿鋼筋方向開裂、脫落，而裂縫及混凝土保護層的剝落又進一步加劇了內部鋼筋的銹蝕，從而陷入一個惡性循環的過程，造成結構的損壞。在影響鋼筋混凝土結構耐久性的諸多因素中，鋼筋的銹蝕被公認的排在第一位。因此，鋼筋的防銹處置變得尤為必要。

    通過鋼筋銹蝕的原理可以看出，內部鋼筋銹蝕的誘導因素諸多，但我們可以明確鋼鐵發生電化學腐蝕必須具備幾個基本條件：鋼鐵作為腐蝕陽極，其電位最低、低電阻的電解質溶液、足夠的氧氣參與腐蝕過程，并維持在一定水平上。

    根據電化學保護的原理，我們可以通過一種電位比鋼筋更低的金屬，與被保護的金屬聯結在一起，依靠該金屬或合金不斷的腐蝕犧牲掉所產生的電流使鋼筋獲得陰極極化而受到保護，從而達到防止鋼筋銹蝕的效果。這種自身腐蝕的金屬或合金，稱之為犧牲陽極。常見的犧牲陽極材料為鋅基合金、鋁基合金，本文所探討的是使用效果更佳的鋅基合金犧牲陽極。

    二、鋅基合金犧牲陽極鋼筋防銹效果實驗

    1、我們采用由加拿大Vector Corrosion Technologies公司提供的鋅基合金犧牲陽極Galvashield XP作鋼筋銹蝕對比實驗。Galvashield XP由三部分組成：內部鋅基合金、外部強堿疏松砂漿包裹體、引出導線。

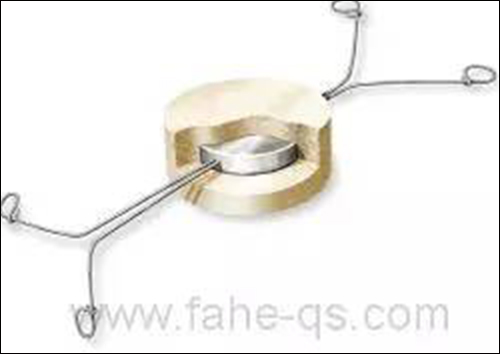

    圖2  Galvashield XP分解照片

    將兩根相同狀況的鋼筋，選其中一根鋼筋作為實驗組，綁扎Galvashield XP，綁扎時將Galvashield XP兩端的聯絡線與鋼筋纏繞并擰緊即可；另一根鋼筋作為對照組，不做處理；將兩根鋼筋置于同樣條件下的3.5%濃度的氯化鈉溶液內；隨時間推移，觀察一周后兩組鋼筋的銹蝕情況。

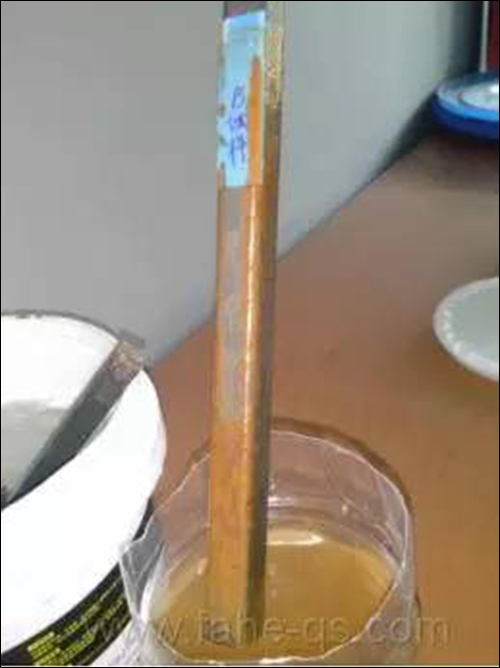

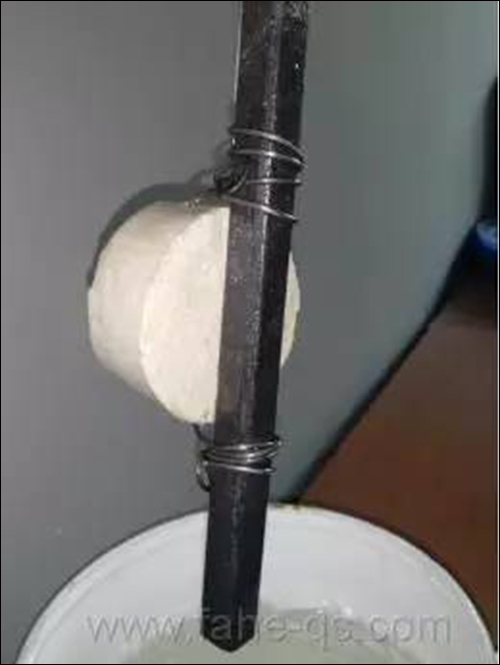

    圖3  實驗組（上）與對照組（下）

    通過圖3的對比我們發現，在滿足發生電化學腐蝕條件的環境下，綁扎鋅基合金犧牲陽極的鋼筋得到了良好的保護效果，鋼筋沒有銹蝕，而不做處理的鋼筋銹蝕情況較為嚴重。

    2、我們同樣引用由加拿大Vector Corrosion Technologies公司現場實際應用實測的一組數據作為犧牲陽極使用壽命與效果的參考。

    1999年，在美國Leister 橋維修中，發現橫梁鋼筋銹蝕、混凝土保護層剝落等病害。維修中將松動混凝土鑿除、銹蝕鋼筋除銹后安裝犧牲陽極Galvashield XP，并引出檢測線路，最后進行鋼筋保護層混凝土的修復。犧牲陽極安裝如圖4所示。

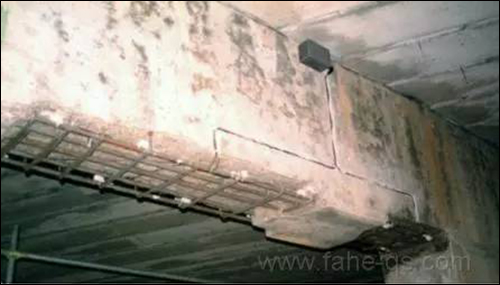

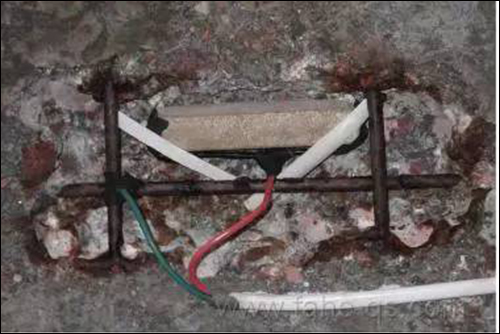

    圖4  犧牲陽極Galvashield XP安裝并引出電流測量導線

    通過后期十年時間的電流檢測，我們發現，梁體中所安裝犧牲陽極Galvashield XP能夠達到長期穩定的防腐效果。檢測數據圖表如圖5所示。

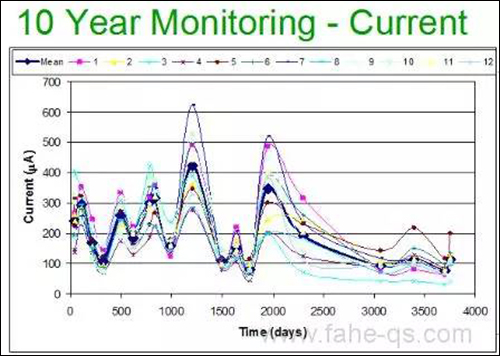

    圖5  犧牲陽極Galvashield XP安裝后電流測量數值

    通過電流測量表我們看到犧牲陽極電流效率高，并且發生電流的自調節性能好，會對腐蝕條件的變化自動產生相應的反應，保護電流的自我調節能力較好，保護年限較長。

    歐洲EN12696標準要求，保護電流密度為0.2-2mA/m2之間，在Leister橋橫梁實測電流密度值范圍為0.6 mA / m2-3.0 mA / m2，滿足規范要求。

    在犧牲陽極Galvashield XP工作十年后，現場取出后發現鋅塊替代鋼筋基本銹蝕完全，鋅塊外圍的高堿度疏松砂漿包裹體保證了對鋅塊銹蝕膨脹的吸收，沒有造成鋼筋保護層混凝土的漲裂。

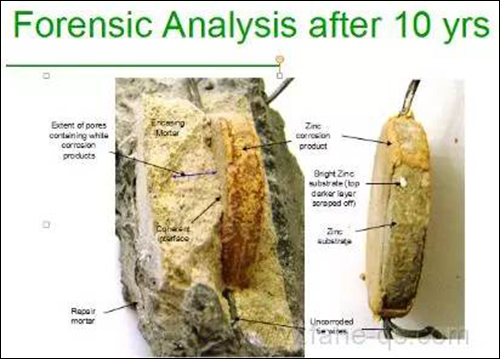

    圖6  犧牲陽極Galvashield XP工作十年后的照片

    三、鋅基合金犧牲陽極鋼筋防銹安裝施工步驟

    1、在橋梁梁板電化學防腐具體施工步驟：

    （1）采用鋼筋定位儀器，對底板銹蝕鋼筋進行定位，勾勒出鋼筋的大致輪廓，劃定需要埋設鋅陽極的部位；

    （2）鑿除銹蝕鋼筋表層砼至裸露出完整鋼筋，凹槽深度要滿足安裝鋅陽極的要求；

    （3）將鋼筋表層鐵銹清除干凈，將鋅陽極綁扎在預設計的鋼筋上，綁扎時鋅陽極兩端聯絡線至少要繞鋼筋一周，并擰緊；

    （4）檢測確保鋅陽極與鋼筋形成回路，并用普通砂漿恢復鋼筋保護層。

    注意：若需要對犧牲陽極保護電流進行后期測量則不能夠?qū)\塊兩端的聯絡線與鋼筋接觸、綁扎。

    應該將鋅塊兩端聯絡線與帶有絕緣皮的銅線或是其他良好導電性的導線相連，并做好與鋼筋間絕緣措施（圖7中紅線），另一根導線與鋼筋相連（圖7中綠線），兩根導線引出，在結構外部與電流表串聯即可測量保護電流數值。

    恢復砼表面凹槽后在適當部位安裝保護外盒，將導線引至盒內并固定，便于后期對保護電流的測量。

    圖7  犧牲陽極綁扎安裝照片

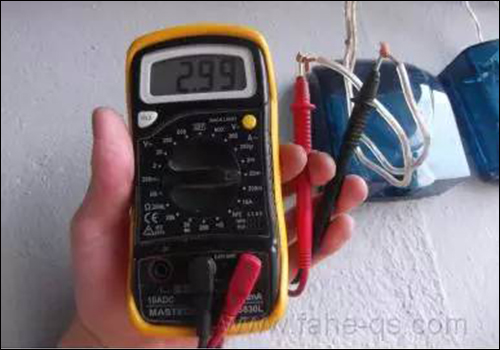

    圖8  犧牲陽極產生保護電流電流測量

    2、2013年7月，我們?cè)贕30連霍高速公路K1998+180九壩河中橋維修養護工程中引用犧牲陽極電化學防腐蝕。具體施工步序如上所列，通過后期內部電流檢測，可以確定犧牲陽極與梁板鋼筋之間存在回路電流，這表明犧牲陽極中的鋅基合金塊在不斷的自我腐蝕，從而對結構鋼筋形成保護。

    由于監控橋梁地處甘肅省武威市境內，周邊環境相對干燥，電化學腐蝕的條件相對相對不足，所測電流值并不是很大，相信在空氣濕度較大的南方城市、臨海城市中，采用犧牲陽極達到鋼筋防銹蝕的效果將更加明顯。

    3、在鋼筋結構的維修過程中，我們經常發現一個問題就是相鄰新維修的部位，舊結構會加速損壞。這是因?yàn)榕f結構物內部鋼筋與相鄰新維修結構內部鋼筋之間存在電位差，形成電化學腐蝕，加速了舊結構內部鋼筋銹蝕。

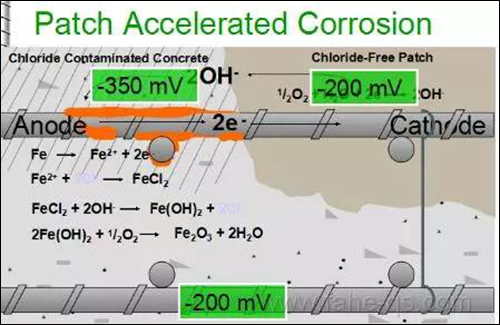

    圖9  相鄰新維修部位結構內部鋼筋的加速銹蝕原理圖

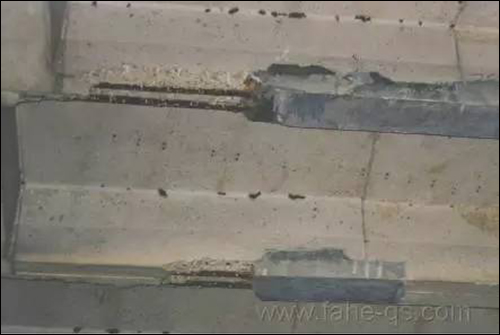

    圖10  相鄰新維修部位結構內部鋼筋的加速銹蝕

    因此，在鋼筋混凝土結構剝落掉塊、鋼筋銹蝕等問題的維修過程中，加入電化學防腐措施，不僅僅是延長修復部位的結構使用壽命，更是一種維修理念的認識提升，是對結構的整體保護。通過實驗與實際施工案例我們可以獲悉，在鋼筋混凝土結構的維修作業中，犧牲陽極的安裝能夠達到長期穩定的保護結構鋼筋不銹蝕的效果。

    四、結束語

    目前電化學保護技術已廣泛應用于造船、海洋工程、石油和化工等部門，并作為一種標準的防腐措施列入規范之中。犧牲陽極作為鋼筋防銹保護的措施，操作簡單，性能可靠，一次投資費用較低，并且在后期使用過程中基本上沒有維護費用的投入，保護電流的利用率較高，不會產生過保護，使用壽命長，一般可以可達20～30年。

    相對于鋼筋表面涂抹封閉漆的防銹措施，犧牲陽極保護法能夠避免由于防銹封閉保護漆涂刷不均勻或者表皮碰觸損傷而造成更為嚴重的點腐蝕；相對于外加電流保護法，犧牲陽極保護法在后期維護費用上更是優勢明顯。

    因此，犧牲陽極作為一種性能可靠、經濟實用的鋼筋防銹保護方法，在橋梁維修工程中值得推廣。
