【背景介紹】

高強度導電銅合金在汽車工業，鐵路工業和電子電氣工業中具有不可或缺的地位。近些年來，一系列諸如：Cu-Ni-Sn，Cu-Cr-Ag和Cu-Ni-Al等合金相繼被開發出來，用于滿足飛速發展的現代化生產需求。然而，現階段的產業化主要以析出強化來強化合金，以犧牲電導率和延展性能來得到高強度，并且隨著過時效，析出相的粗化也導致了合金強度的下降。這一難題在Cu-Ni-Si合金出現后開始打破僵局，基于Cu-Ni-Si的合金具有彌散分布的的δ-Ni2Si納米析出相，在保持高電導率的同時，顯著提高了強度。同時研究表明添加微量Zn，P，Zr，Cr，Al，Mg等第三元素有助于改變微觀組織帶來額外的性能提升。本文作者通過添加微量的Ti來改變Cu-Ni-Si-（Ti）合金在熱處理過程中微觀組織的變化，以期帶來更優的性能，對新型銅合金的設計奠定實驗基礎。

【內容簡介】

日前，中南大學李周教授銅合金研究團隊成員雷前副教授研究小組在 Rare Metals 上發表了題為“Microstructure and properties of high-strength Cu–Ni–Si–（Ti） alloys”的研究文章，在傳統的Cu-Ni-Si合金中添加微量的Ti，得到了具有不同強化機制的新型抗時效高強高導銅合金。

【圖文解析】

本文選取純Cu，純Ni，純Si和純Ti，分別按照Cu-10Ni-2Si-2Ti（in wt.%）和Cu-10Ni-2Si（in wt.%）在中頻感應爐熔化，氮氣氛圍中鑄造合金，然后經過一系列形變及熱處理制備了合金，然后對其結構演變進行了表征，對其性能進行了測試。

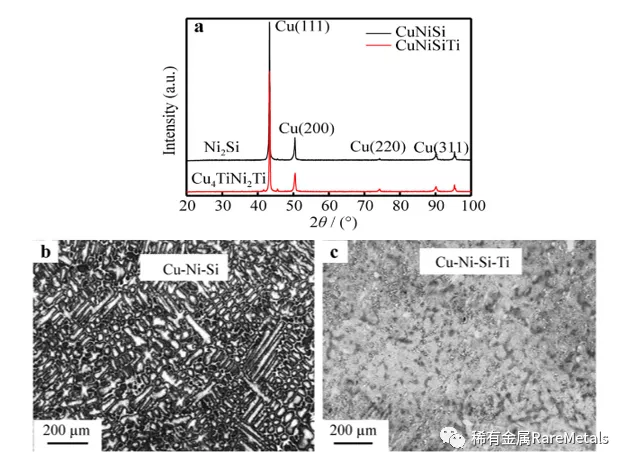

圖1 （a）Cu-Ni-Si和Cu-Ni-Si-Ti的X射線衍射峰；（b）Cu-Ni-Si合金鑄態組織；（c）Cu-Ni-Si-Ti鑄態組織。

上述XRD圖譜結果表明：兩種鑄態合金中都存在δ-Ni2Si相，不同的是，Cu-10Ni-2Si-2Ti（in wt%）鑄態合金中額外存在Cu4Ti相。Cu-10Ni-2Si鑄態合金中存在發達的枝晶組織，枝晶間有非平衡第二相，而Cu-Ni-Si-Ti合金中枝晶組織得到了抑制，晶粒更加細小均勻。

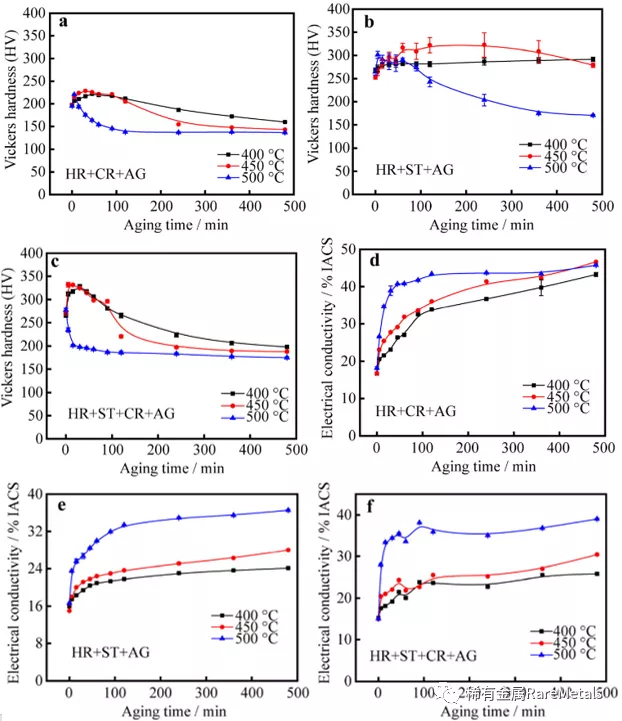

圖2  Cu-Ni-Si合金不同加工工藝對硬度與電導率影響（a）（d）熱軋+冷軋+時效工藝下時效時長與硬度和電導率關系；（b）（e）熱軋+固溶+時效工藝下時效時長與硬度和電導率關系；（c）（f）熱軋+固溶+冷軋+時效工藝下時效時長與硬度和電導率關系。

上述Cu-Ni-Si合金硬度和電導率隨著時效時間的變化曲線表明：熱軋+固溶+冷軋+時效工藝能夠得到最高的硬度，但對時效十分敏感，硬度迅速達到最高（~HV 340）并快速下降。熱軋+冷軋+時效工藝能得到最高的電導率（46% IACS）。隨著時效時常增加，電導率持續增長，硬度則在峰時效之后開始下降。

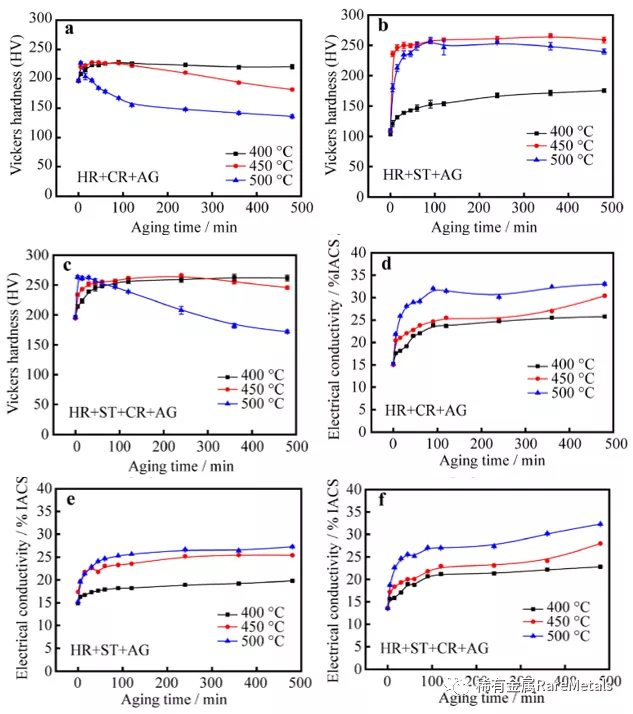

圖3  Cu-Ni-Si-Ti合金不同加工工藝對硬度與電導率影響（a）（d）熱軋+冷軋+時效工藝下時效時長與硬度和電導率關系；（b）（e）熱軋+固溶+時效工藝下時效時長與硬度和電導率關系；（c）（f）熱軋+固溶+冷軋+時效工藝下時效時長與硬度和電導率關系。

上述Cu-Ni-Si-Ti合金硬度和電導率隨著時效時間的變化曲線表明：與Cu-Ni-Si合金相比，Cu-Ni-Si-Ti能更快地達到峰時效。雖然最大硬度（~HV 265）低于Cu-Ni-Si合金，但在峰時效之后硬度下降更為緩慢，表現了更為優良的抗過時效能力。

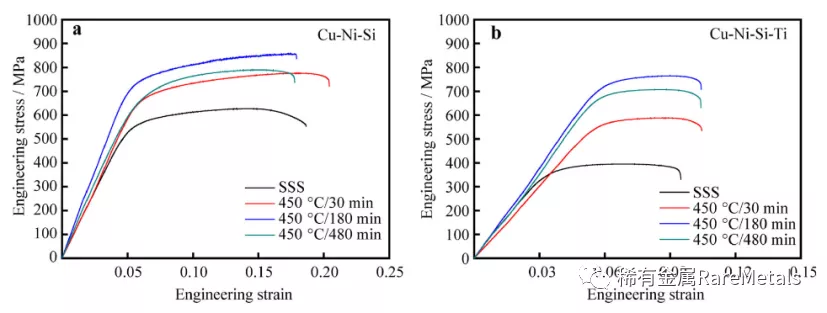

圖4  熱軋+固溶+冷軋工藝下450℃時效（a）Cu-Ni-Si合金拉伸應力與應變關系；（b）Cu-Ni-Si-Ti合金拉伸應力與應變關系。

上述拉伸工程應力-工程應變曲線表明：對于熱軋+固溶+冷軋工藝的Cu-Ni-Si合金，最大抗拉強度855.9 Mpa，延伸率17.9%。對于熱軋+固溶+冷軋工藝的Cu-Ni-Si-Ti合金，最大抗拉強度764.4 MPa，屈服強度622.3 MP，延伸率10.4%。

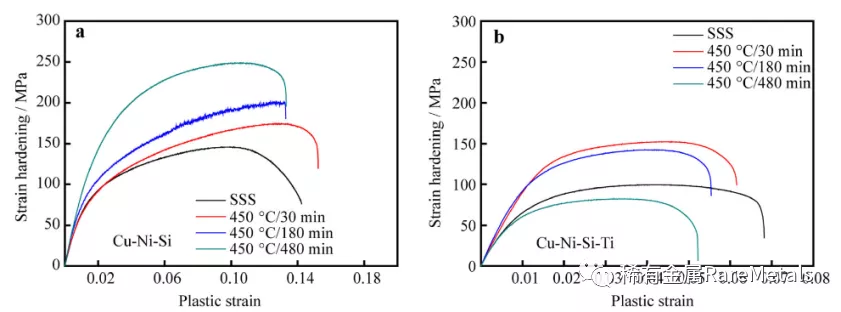

圖5  熱軋+固溶+冷軋工藝下450℃時效（a）Cu-Ni-Si合金應變硬化與應變關系；（b）Cu-Ni-Si-Ti合金應變硬化與應變關系。

上述應變硬化與應變的關系曲線表明：在熱軋+固溶+冷軋工藝下進行時效后，過時效的Cu-Ni-Si合金表現出更強的應變強化，欠時效的Cu-Ni-Si-Ti表現出更強的應變強化。整體而言，Cu-Ni-Si有著更強的塑性應變，更明顯的應變強化，而Cu-Ni-Si-Ti則更脆。圖片

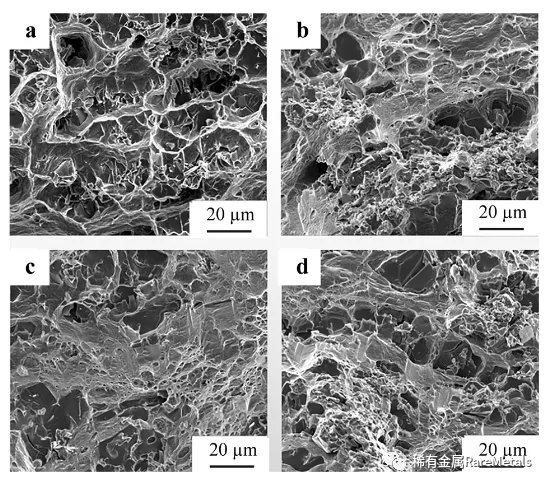

圖6：Cu-Ni-Si alloy

圖7：Cu-Ni-Si -Ti alloy

圖6Cu-Ni-Si合金（左）和圖7Cu-Ni-Si-Ti合金（右）斷口組織形貌掃描電子顯微鏡照片 （a）未時效；（b）欠時效；（c）峰時效；（d）過時效。

上述掃描電子顯微鏡照片表明：Cu-Ni-Si合金的斷口中能觀察到零星的準解離斷裂和撕裂嶺，表面均勻分布了較大的韌窩組織，隨著時效時間增長，韌窩逐漸變大，韌窩底具有Ni2Si。Cu-Ni-Si-Ti合金的斷口組織更多表現為晶間斷裂和準解離斷裂，斷口表面較為光滑，隨著時效時間增加，析出物在晶間分布。Ti的添加顯著改變了Cu-Ni-Si合金的斷裂失效模式。

Cu-Ni-Si alloy

Cu-Ni-Si-Ti alloy

圖8  Cu-Ni-Si合金（左）在450℃下時效30和60min透射電鏡圖片：（a）（d）明場像；（b）（e）暗場像；（c）（f）選區電子衍射花樣。Cu-Ni-Si-Ti合金（右）在450℃下時效30和180min透射電鏡圖片：（a）（d）明場像；（b）（e）暗場像；（c）（f）選區電子衍射花樣。

透射電鏡結果表明：隨著時效時間增長，越來越多的δ-Ni2Si在Cu-Ni-Si中析出，在選取電子衍射中可以同時觀測到Cu基底和析出的δ-Ni2Si。Cu-Ni-Si-Ti合金中出現了大量的位錯。選區電子衍射無法觀察到明顯的δ-Ni2Si和Cu4Ti，證明在Cu-Ni-Si-Ti中形成了更為微觀的結構。結果證明Ti的添加改變了Cu-Ni-Si合金的強化機制，可以引入了更多的位錯和彌散的第二相，雖然結果并不利于提升合金的機械強度，但是給我們設計新的合金提供了思路。

【全文小結】

在Cu-Ni-Si合金中添加微量的Ti可以顯著細化鑄態組織晶粒；

Ti的添加延緩了合金在峰時效之后的強度下降；

Ti的添加改變了合金的強化機制，組織被細化形成了更微觀的結構；

增加了我們對用Ti來強化銅合金的理解。

【文獻鏈接】

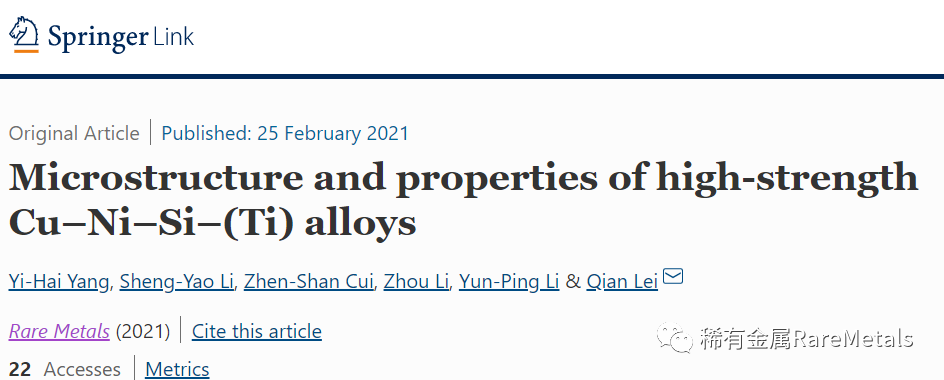

Yang, YH., Li, SY., Cui, ZS. et al. Microstructure and properties of high-strength Cu–Ni–Si–（Ti） alloys. Rare Met. （2021）

https://doi.org/10.1007/s12598-020-01699-5
