摘要

采用失重法、動電位極化曲線、電化學阻抗譜探究了在三氯乙酸 (Cl3CCOOH) 溶液中0~500 mg/L咪唑啉 (IM) 緩蝕劑對冷軋鋼的緩蝕性能，并通過SEM、AFM及接觸角測試表征鋼表面微觀形貌結構和親水/疏水性。采用量子化學理論探討了IM在鋼表面的吸附方式及質子化作用對緩蝕劑分子吸附行為的影響。結果表明：IM能有效減緩冷軋鋼在0.10 mol/L Cl3CCOOH溶液中的腐蝕，20 ℃下500 mg/L緩蝕劑 IM的緩蝕率超過95%。IM的吸附服從Langmuir吸附等溫式，在鋼表面發生的吸附作用為混合吸附。動電位極化曲線顯示IM屬于混合抑制型緩蝕劑。冷軋鋼在未添加和添加一定緩蝕劑IM的0.10 mol/L Cl3CCOOH中的Nyquist圖譜均由高頻區的容抗弧和低頻區的感抗弧構成；加入IM后電荷轉移電阻、電感電阻和電感值均顯著增加。在添加IM的溶液中，鋼表面腐蝕程度急劇降低，而疏水性增強。量子化學計算表明，IM易發生質子化生成p-IM，質子化后給電子能力減弱，接受電子能力加大。

關鍵詞： 咪唑啉 ; 鋼 ; 三氯乙酸 ; 緩蝕 ; 吸附 ; 量子化學計算

緩蝕劑在石油化工領域以及油氣田酸化過程中廣泛用于抑制金屬材料的腐蝕[1]。作為緩蝕劑咪唑啉類化合物具有低毒性、高生物降解性優點，且在各種酸性介質中的緩蝕效果顯著[2]。鹵代咪唑啉衍生物對軟鋼在鹽酸溶液中表現出較好的緩蝕效果，服從Langmuir吸附等溫式，且氯代的緩蝕效果優于氟代[3]。趙景茂等[4-6]系統研究了油酸基咪唑啉衍生物在油田開采中飽和CO2介質中的緩蝕性能，及其分子結構和緩蝕性能的構效關系；同時研究了復配后的緩蝕協同效應，研發出了系列咪唑啉復配高效緩蝕劑。

近年來，研究發現油酸基咪唑啉衍生物在含有乙酸的飽和CO2的NaCl溶液中對碳鋼的縫隙腐蝕具有良好的緩蝕性能[7]。Solomon等[8]研究報道了疏水烷基鏈長對咪唑啉衍生物在15%HCl溶液中對碳鋼緩蝕性能排序為：—C13H27＞—C15H35＞—C17H35，并發現這些咪唑啉衍生物與KI復配后產生了明顯的緩蝕協同效應。

量子化學計算[9]已成功應用于研究緩蝕劑分子的吸附活性中心及吸附作用基團，可彌補實驗手段的局限性，進而從原子、分子層次上闡釋緩蝕作用機理。胡松青等[10]通過量子化學研究了3種有所差別的咪唑啉緩蝕劑分子上的咪唑環和與其對應的親水支鏈上的極性官能團優先吸附，發現3種不同的咪唑啉緩蝕劑分子的烷基長鏈以一定的傾角對金屬表面有一定的隔離效果,形成了疏水膜。范崢等[11]利用量子化學特征的模糊人工神經網絡預測了不同系列咪唑啉衍生物的緩蝕效率，并得出對緩蝕性能影響因素最大的結構參數是最高占據軌道能量。

然而，咪唑啉衍生物在有機酸溶液中的緩蝕研究報道還較為少見。三氯乙酸 (Cl3CCOOH) 的酸性較強 (Ka=2.2×10-1)，可以作為去除金屬材料表面氧化物及銹層的常見酸洗劑，故在酸洗過程中需要加入緩蝕劑來保護金屬基體。此外，Cl3CCOOH是纖維素工業中常用的有機酸，廣泛用于有機合成、殺蟲劑等化工領域，在生產、運輸及使用過程中對金屬設備容易造成腐蝕[12]，所以探究Cl3CCOOH介質中對金屬材料腐蝕的有良好抑制效果的緩蝕劑具有重要實踐意義。

早在20世紀70年代，Sampat和Vora[13]通過研究發現，甲基吡啶類化合物能有效抑制鋁在Cl3CCOOH溶液介質中的腐蝕，且鄰位甲基取代的緩蝕性能優于間位甲基取代，但吡啶類化合物的濃烈刺激性氣味限制了其工業應用。進入21世紀，磺胺噻唑[14]和2-乙酰基吩噻嗪[15]可以作為Al在Cl3CCOOH溶液中的有效緩蝕劑，然而這類緩蝕劑存在價格昂貴的局限性。值得注意的是，對于三氯乙酸介質中鋼的緩蝕研究公開報道極少，急需篩選出成本低廉且環境友好的高效緩蝕劑。

咪唑啉衍生物作為傳統的高效緩蝕劑，雖然咪唑啉環上的取代基對緩蝕性能會產生影響，但吸附中心仍主要為咪唑啉 (C3H8N2)。為此，本工作采用失重法和電化學法研究了咪唑啉 (IM) 對冷軋鋼在Cl3CCOOH溶液中的緩蝕性能，擬合出吸附等溫式并獲得吸附平衡常數，闡釋了電化學作用機理；表征了IM緩蝕劑在Cl3CCOOH介質中鋼表面吸附的微觀結構，及其親水/疏水性；進一步基于量子化學理論研究了IM在鋼表面的吸附方式及質子化作用對緩蝕劑分子吸附行為的影響，深入探究了緩蝕作用機理，以便為咪唑啉類緩蝕劑作為Cl3CCOOH介質中的酸性緩蝕劑提供理論依據。

1 實驗方法

LST12冷軋鋼片試樣 (質量分數，%) 成分為：Fe 99、C 0.05、Si 0.02、Mn 0.28、P 0.023、S 0.019。三氯乙酸為分析純；咪唑啉 (IM，水溶，C3H8N2，分子量為72.11 g/mol)。

采用靜態失重法進行緩蝕性能測試。首先將尺寸為25.0 mm×20.0 mm×0.50 mm的冷軋鋼片試樣采用600#、800#、1000#砂紙逐級打磨表面，丙酮脫脂、吹干后，用電子天平稱取初始質量 (±0.1 mg)。然后將兩塊平行樣鋼片全浸懸于Cl3CCOOH測試液中，恒溫 (±0.1 ℃) 6 h后，取出鋼片試樣，清洗腐蝕產物，冷風吹干后，再次稱取腐蝕后的質量，得出兩塊平行樣腐蝕前后的平均失重W (g)。冷軋鋼在0.10 mol/L Cl3CCOOH溶液中的腐蝕速率 (v) 通過下式計算：

式中，S為單片鋼片的表面積，t為水浴箱中鋼片試樣的腐蝕時間 (6 h)。在此基礎上，可以通過下式得出IM的失重法緩蝕率 (ηw)：

式中，v0、v分別為冷軋鋼片在不含和含有一定濃度IM的0.10 mol/L Cl3CCOOH溶液中的腐蝕速率 (g·m-2·h-1)。

在PARSTAT 2273電化學工作站進行電化學測試，采用三電極系統并使用測試軟件Powersuite進行測量。工作電極為測試鋼片，參比電極為飽和甘汞電極 (SCE)，對電極為鉑片 (1.0 cm×1.0 cm)。測試鋼片采用環氧樹脂 (聚酰胺樹脂為固化劑) 灌封，其裸露面積為1.0 cm2。實驗時，放入250 mL 0.10 mol/L Cl3CCOOH溶液的電解池中浸泡約2 h，以便使開路電位充分穩定后進行測試。極化曲線掃描電位范圍：-250~250 mV (相對于開路電位)，極化曲線掃描速率：0.5 mV/s，EIS測量頻率范圍：10-2~105 Hz，EIS激勵信號幅值10 mV。極化曲線法緩蝕率 (ηp) 的計算式如下：

式中，Icorr (0)和Icorr (inh) 分別為鋼片在未添加和添加IM的0.10 mol/L Cl3CCOOH溶液中的腐蝕電流密度。

EIS法緩蝕率 (ηR) 則通過下式換算：

式中，Rt(inh)和Rt(0) 分別為鋼電極在未添加和添加IM緩蝕劑的0.10 mol/L Cl3CCOOH溶液中的電荷轉移電阻。

將冷軋鋼片表面處理后，20 ℃恒溫浸泡于不含和含500 mg/L IM的0.10 mol/L Cl3CCOOH溶液中，6 h后取出；洗凈、吹干后，使用S4800型掃描電鏡 (SEM) 和SPA-400 SPM unit原子力顯微鏡 (AFM) 進行形貌觀察，使用Dataphyscis OCA20視頻光學接觸角測量儀測試接觸角。

量子化學計算軟件為Materials Studio 7.0 軟件中的DMol3模塊。方法為密度泛函理論 (DFT)，函數選用廣義梯度近似 (GGA) 中的BLYP[16]，基組為DND (雙數值軌道基組加d-軌道極化函數)[17]，并利用COSMO溶劑模型[18]設置。

2 結果與討論

2.1 IM的緩蝕性能

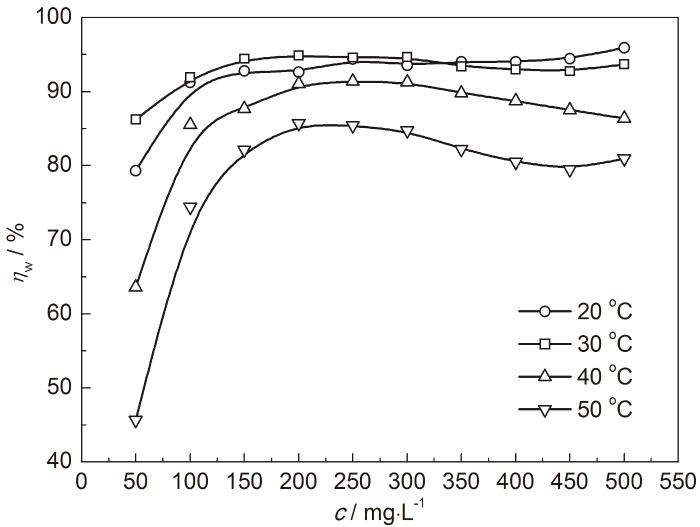

Cl3CCOOH對冷軋鋼表面產生劇烈的腐蝕，實驗中可觀察到鋼表面析出有連續不斷的氣泡 (H2)。20、30、40和50 ℃時的失重法掛片測試的腐蝕速率 (v) 分別為23.44、36.59、53.86 和76.63 g·m-2·h-1，但在加入IM緩蝕劑后鋼的腐蝕速率明顯降低。圖1為緩蝕劑IM對冷軋鋼在20~50 ℃下0.10 mol/L Cl3CCOOH溶液中的緩蝕率 (ηw) 隨IM濃度 (c) 的變化曲線。當IM濃度為50~150 mg/L時，ηw增長較快；但在200~500 mg/L范圍內，ηw基本無明顯變化，說明IM在鋼表面的吸附基本達到飽和，故緩蝕性能基本不再隨IM濃度增加而不斷升高。在20、30、40和50 ℃時500 mg/L IM的ηw分別高達95.92%、93.71%、86.39%和80.97%，表明IM對冷軋鋼在0.10 mol/L Cl3CCOOH中具有良好的緩蝕效果。同時從圖1也可看出，20和30 ℃時的緩蝕率差距不大，但升溫至40和50 ℃時緩蝕率下降較為明顯。溫度升高，加快了鋼的析氫腐蝕，IM在鋼表面吸附能力隨H2氣泡的增多而變弱，甚至發生脫附，緩蝕性能降低。

圖1   在0.10 mol/L Cl3CCOOH溶液中IM對鋼的ηw和c的關系曲線

2.2 IM在鋼表面的吸附熱力學行為

對失重法測試的IM在Cl3CCOOH溶液中實驗數據進行Langmuir吸附等溫式擬合[19]：

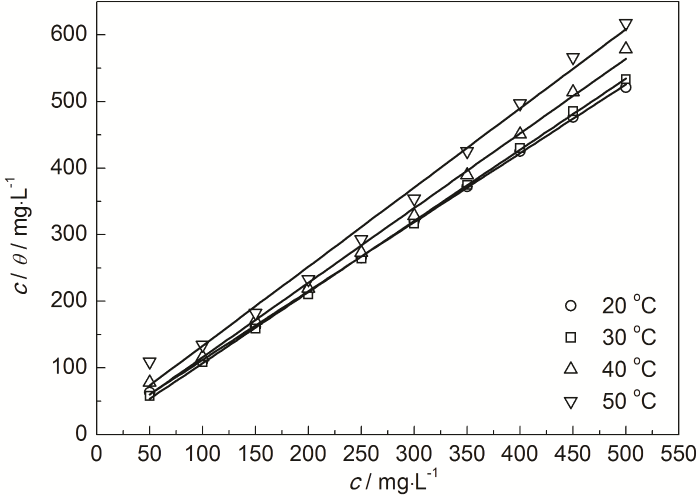

式中，c為緩蝕劑濃度 (mg/L)；K為吸附平衡常數 (L/mg)，表征緩蝕劑咪唑啉分子在鋼表面的吸附強度。作各溫度下c/θ-c直線擬合 (圖2)，直線的擬合參數列于表1。從圖2及表1可以看出，c/θ-c之間呈良好的線性關系，20~50 ℃的直線線性相關系數 (r2)十分接近于1，說明0.10 mol/L Cl3CCOOH溶液中IM緩蝕劑在鋼表面的吸附符合Langmuir吸附等溫方程式。從表1也可看出，在30~50 ℃期間，K值隨溫度升高而減小，說明緩蝕劑分子在鋼表面的吸附能力減弱。擬合直線c/θ-c的斜率在溫度升高時已有所偏離1，說明該體系隨著溫度的升高鋼表面上的IM緩蝕劑分子相互間的排斥力逐漸增大[20]。

圖2   0.10 mol/L Cl3CCOOH溶液中IM在實驗鋼表面的吸附等溫方程式

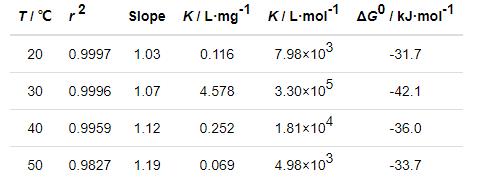

表1   各實驗溫度下c/θ-c直線回歸參數及ΔG0



標準吸附Gibbs自由能 (?G0) 可通過下式進行計算[21]：

式中，R表示氣體常數 (8.314 J·K-1·mol-1)，T表示熱力學溫度 (K)；55.5為緩蝕體系中溶劑水的濃度 (mol/L)。先將表1中K的單位L/mg換算成L/mol[22]，然后再求算ΔG0，結果亦列于表1中。由表1可知，各溫度下ΔG0處于-31~-43 kJ/mol范圍內，表明在0.10 mol/L Cl3CCOOH溶液中緩蝕劑IM分子對冷軋鋼吸附作用趨勢較強，且IM緩蝕劑在鋼表面發生物理和化學吸附共存的混合吸附[23]。

2.3 動電位極化曲線分析

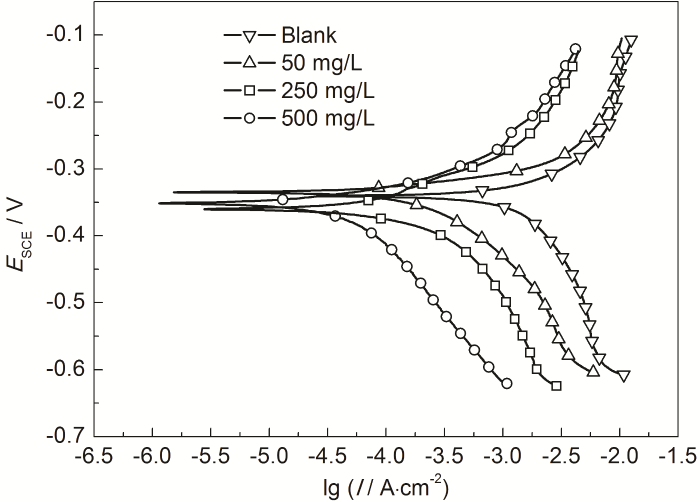

圖3為冷軋鋼在20 ℃下未加入及加入IM緩蝕劑的0.10 mol/L Cl3CCOOH溶液中的動電位極化曲線。由圖3可以看出，在添加IM溶液中的陰極和陽極兩支動電位極化曲線往腐蝕電流密度小的方向移動，且隨著IM濃度的增加，移動程度增大，故可歸屬為混合抑制型緩蝕劑。

圖3   冷軋鋼在20 ℃下Cl3CCOOH溶液中的動電位極化曲線

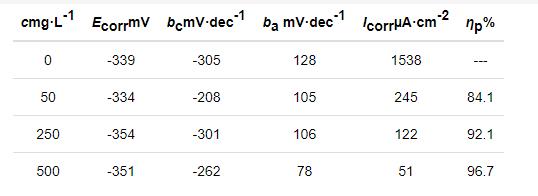

腐蝕電化學參數見表2。腐蝕電位 (Ecorr) 隨著IM濃度的增加而基本保持不變；當濃度為50 mg/L時，最大負移值僅為12 mV。Icorr在未添加緩蝕劑的0.10 mol/L Cl3CCOOH中高達1538 μA/cm2，但添加IM后Icorr不斷降低；當IM的濃度為500 mg/L 時，Icorr已下降至51 μA/cm2，緩蝕率 (ηp) 已達到96.7%，表明IM緩蝕劑對鋼在0.10 mol/L Cl3CCOOH中起到良好的緩蝕作用。在0.10 mol/L Cl3CCOOH溶液添加IM后，陽極Tafel斜率 (ba) 和陰極Tafel斜率 (bc) 都發生了一定的變化，即在添加IM的0.10 mol/L Cl3CCOOH溶液中陰極、陽極的極化變化率發生改變。表明在0.10 mol/L Cl3CCOOH中IM為混合抑制型緩蝕劑，緩蝕作用機理為“幾何覆蓋效應”[24]。

表2   冷軋鋼在20 ℃下Cl3CCOOH溶液中的腐蝕電化學參數



2.4 EIS分析

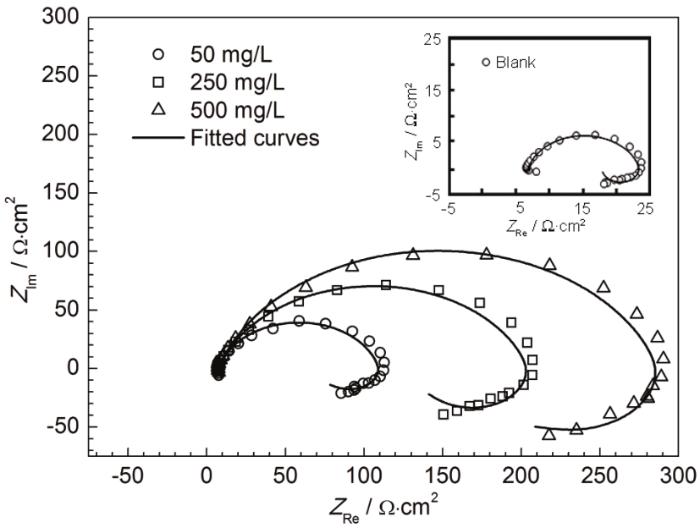

EIS中的Nyquist圖譜見圖4。冷軋鋼在20 oC下未加入及加入IM的0.10 mol/L Cl3CCOOH溶液中的整個Nyquist圖譜由高頻區的容抗弧和低頻區的感抗弧構成 (兩個時間常數)，且添加IM前后形狀基本保持一致，只是大小發生了改變，故冷軋鋼在緩蝕體系溶液中的腐蝕速率雖然下降，但腐蝕反應機理未變。

圖4   冷軋鋼在20 ℃下Cl3CCOOH溶液中的Nyquist譜

高頻區的容抗弧主要反映電極/溶液雙電層的阻容弛豫過程，且該容抗弧不是完整的半圓，這主要是由于電極表面不均勻、吸附擴散不均衡造成的頻率彌散效應所致[23]。IM含量增加，容抗弧隨之不斷增大，故IM對冷軋鋼的抑制作用隨緩蝕劑濃度增加而不斷增大。值得注意的是，低頻區的感抗弧則與鋼表面的“中間產物”的吸脫附過程相關，本緩蝕體系中的“中間產物”主要包含H3O+[25]、酸根離子 (Cl3CCOO-)[26]及緩蝕劑IM[27]。

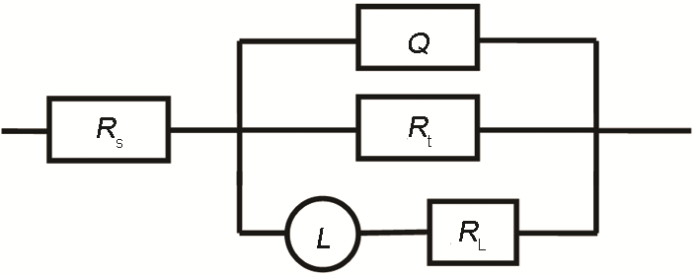

圖5為擬合EIS的等效電路圖，其擬合直線和實驗數據基本能夠相重合 (圖4)，相應的擬合參數見表3。從表3中可以看出，本測試體系中的Rs (溶液電阻) 為6~8 Ω·cm2，其值與傳統HCl和H2SO4相比略顯偏大，這可能是由于Cl3CCOOH在水溶液中部分電離所引起的電導率下降所致。Rt (電荷轉移電阻) 可以衡量金屬材料在溶液中的腐蝕程度，其值越大，表明腐蝕越難以發生。緩蝕體系的Rt顯著高于空白溶液體系的，故冷軋鋼在添加IM的Cl3CCOOH溶液中的腐蝕受到明顯抑制，且隨著IM濃度的增加，Rt不斷升高，即緩蝕性能隨著IM含量增加而不斷增強。與之對應的是，ηR值亦不斷隨緩蝕劑劑量的增大而加強，當IM濃度為500 mg/L 時，ηR為92.4%，說明IM可以作為冷軋鋼在Cl3CCOOH溶液中的有效緩蝕劑。與空白Cl3CCOOH溶液相比，添加IM后的緩蝕體系中電極/溶液界面的Q (常相位角元件) 值下降了一個數量級，這可能是由于IM在電極表面上發生了驅替水分子的吸附，或增加了在鋼/溶液界面吸附膜層厚度[17]。

圖5   冷軋鋼在Cl3CCOOH溶液體系中的EIS等效電路

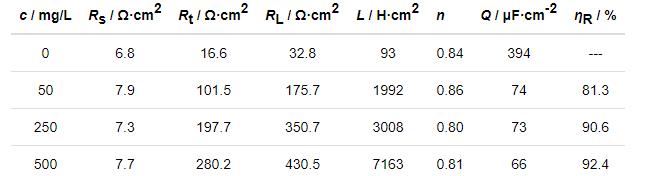

表3   冷軋鋼在20 ℃下Cl3CCOOH溶液中的EIS參數



參數n (彌散效應系數) 小于1，進一步證實了鋼電極表面存在頻率彌散效應。通過比較發現，緩蝕體系中的n值并未發生顯著變化，故緩蝕前后的彌散效應程度基本保持一致。與低頻區相關的L (電感) 值在添加IM后顯著增大，尤其當IM的添加量為500 mg/L時，L值已增至空白溶液中的近8倍，這可能與IM緩蝕劑分子在低頻區的電極表面的“吸脫附”過程引起的擾動相關。

2.5 SEM分析

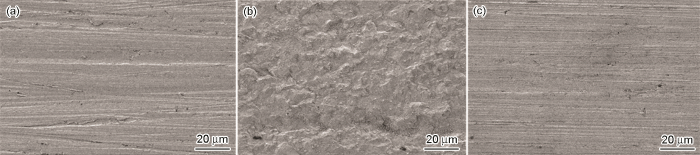

為了進一步研究鋼片表面的微觀結構形貌，采用SEM/EDS進行分析測試。從圖6a可以觀察出，表面處理好的浸泡前冷軋鋼表面整體平整，但表面可看到大量的砂紙表面處理時留下的磨痕。從圖6b中可以看出，冷軋鋼表面在未添加緩蝕劑的Cl3CCOOH溶液中受到了劇烈的腐蝕，表面呈現凹凸不平“小山堆”狀形貌。圖6c顯示，在0.10 mol/L Cl3CCOOH介質中添加500 mg/L IM后，IM有效抑制了鋼表面的腐蝕程度，且還可以觀察出浸泡前試樣表面打磨的痕跡，說明IM具有非常優良的緩蝕效果。

圖6   冷軋鋼在0.10 mol/L Cl3CCOOH 溶液中浸泡前后的SEM像

2.6 3D-AFM分析

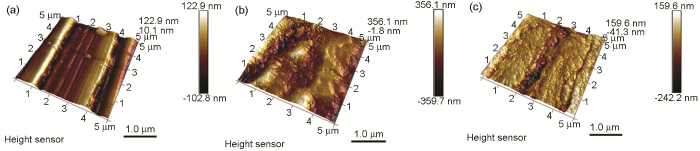

圖7為冷軋鋼表面腐蝕浸泡前后的3D-AFM圖片。圖7a表明，腐蝕浸泡前鋼片表面較為平滑，但也可以觀察到表面存在砂紙處理殘留的痕跡和起伏，且存在深色“溝壑”狀形貌。圖7b顯示，冷軋鋼表面在20 ℃下0.1 mol/L Cl3CCOOH中浸泡6 h后的整體腐蝕嚴重，表面粗糙度增加。由圖7c可看出，500 mg/L IM對冷軋鋼片表面產生了顯著的抑制作用，整個鋼表面變得較平整光滑，說明緩蝕劑IM在0.1 mol/L Cl3CCOOH溶液中具有良好的緩蝕作用。

圖7   冷軋鋼在浸泡前后的表面3D-AFM像

2.7 接觸角測試

從圖8a中可以看出，表面處理好的鋼表面接觸角具有親水性，其接觸角為銳角，故腐蝕介質較容易浸潤整個鋼表面而發生進一步腐蝕。冷軋鋼表面在三氯乙酸溶液介質中遭受嚴重腐蝕后，其表面接觸角反而有所增加，即親水性有所減弱，這可能與鋼表面的腐蝕產物附著有關。當加入500 mg/L IM后，其表面接觸角急劇上升，且已大于90o，表明緩蝕存在時鋼表面具有疏水性質，從而可以有效抑制Cl3CCOOH溶液對鋼表面的腐蝕。

圖8   冷軋鋼浸泡前后的表面接觸角圖片

2.8 IM的量子化學計算

IM分子中含有N雜原子，在酸溶液介質中會與H+發生質子化形成質子化咪唑啉 (p-IM)。圖9為量子化學計算所得的IM和p-IM兩種分子的幾何優化結構，相應的質子親和能 (PA) 通過量子化學計算得出為1211 kJ/mol，PA的數值非常大，表明IM易發生質子化生成p-IM。由圖9中可以得出，IM和p-IM中的咪唑環不是一個平面，屬于“信封式”構象，可以解釋為五元環中四個原子在一個平面，而另一個原子不在這個平面。質子化發生后的p-IM中咪唑環結構大體上沒有發生變化。

圖9   優化的分子結構及前線軌道分布

N-雜環緩蝕劑在鋼表面會出現物理吸附和化學吸附。物理吸附與緩蝕劑分子的偶極矩 (μ) 有一定的關聯。一般來說，μ越大，表明緩蝕劑分子在鋼表面的物理吸附作用越強[28]。

通過計算得出IM和p-IM兩種分子的μ分別為1.2953和10.2420 Debye。顯然，μ(p-IM)＞μ(IM)，故質子化的p-IM比未質子化IM更易發生物理吸附。

IM和p-IM的最高占據軌道 (HOMO) 和最低空軌道 (LUMO) 兩個前線軌道均離域分布在整個分子中，緩蝕劑分子IM和質子化后的p-IM給出電子與Fe的空軌道構成配位鍵，接受Fe的電子構成反饋鍵，綜合起來繼而會產生化學吸附，使吸附更加穩固。

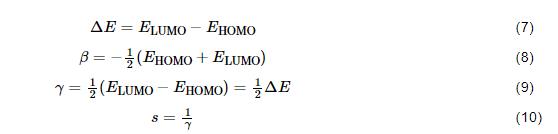

為了進一步定量化探究吸附能力，計算得出最高占據軌道能量 (EHOMO) 和最低空軌道能量 (ELUMO)，并在此基礎上依據如下公式計算出能隙 (ΔE)、絕對電負性 (β)、全局硬度 (γ) 和全局軟度 (s) 系列緩蝕劑分子結構參數：

緩蝕劑分子向Fe原子的轉移電子數 (ΔN) 可以從下式計算[29]：

式中，βFe的理論值為7 eV，而γFe值為0 eV[30]。

EHOMO越大，緩蝕劑分子給出電子的能力越強；而ELUMO越小，緩蝕劑分子接受電子的能力越強；其反應活性隨?E減小而增大，易產生吸附效果。低數值的γ意味著強的極化度，從而具有較強的緩蝕效果。參數s和γ互為倒數，故高數值的s則表示強的緩蝕性能。與之相反的是，β值越大，則接受電子能力越強；而ΔN越大，則緩蝕劑分子的給電子能力越強。總之，緩蝕率正比于β、s和ΔN，但與ΔE和γ成反比。

所有量子化學結構參數列于表4。表4的數據表明：EHOMO(IM)＞EHOMO(p-IM)，故質子化后的p-IM給出電子的能力變弱。E LUMO(p-IM)＜ELUMO(IM)、β(p-IM)＞β(IM)，表明質子化后p-IM接受電子能力變強。?E、γ、s和ΔN均表明IM的化學吸附能力強于p-IM。事實上，從分子結構上看，p-IM中的質子化N雜原子多了一個質子后，本身的空間位阻效應增加，故化學吸附活性也會下降。

表4   IM的量子化學結構參數



2.9 在Cl3CCOOH溶液中的腐蝕及IM緩蝕機理

Cl3CCOOH在水溶液中會發生部分電離：

冷軋鋼在Cl3CCOOH溶液中的腐蝕可歸類為全面析氫腐蝕 (實驗中可觀察到鋼表面析出大量的連續不斷的氣泡)。根據文獻[30]，陰極H+還原反應的總反應 (2H++2e-→H2↑) 包含有如下若干反應步驟：

陽極氧化總反應 (Fe-2e-→Fe2+) 的機理歷程頗為繁雜，參照冷軋鋼在常見有機酸溶液中的陽極反應機理如甲酸 (HCOOH)[31]和乙酸 (CH3COOH)[32]，擬定Cl3CCOOH與冷軋鋼表面的陽極反應機理如下：

參照Fe在酸中的陽極反應歷程，速率控制步驟為Fe表面的吸附絡合物放電成為溶液中的絡離子[33]，故此處推測反應步驟 (18) 為速率控制步驟。

在Cl3CCOOH溶液中添加IM后，鋼的腐蝕程度受到明顯抑制。結合實驗與理論、宏觀和微觀相結合的研究結果，緩蝕劑IM在Cl3CCOOH溶液中的緩蝕作用機理作如下解釋：IM在酸性介質中發生質子化反應生成p-IM，p-IM易發生物理吸附，其與陽極腐蝕反應過程的中間產物 (FeCH3COO-)ads通過靜電引力作用吸附在鋼表面，減少了溶液與鋼表面的接觸面積，從而減慢了陽極腐蝕反應的進程。此外，IM和p-IM分子結構中的N雜原子將孤對電子及咪唑環中的π電子與Fe的空d軌道形成配位鍵，引起化學吸附的產生。同時，也可以接受Fe的電子形成反饋鍵。最后，IM和p-IM中的N雜原子具有孤對電子，可以作為良好的螯合配位體，故可能與在0.10 mol/L Cl3CCOOH介質中緩蝕體系中的Fe2+形成螯合物吸附覆蓋在金屬表面，從而阻隔了Cl3CCOOH對鋼表面的腐蝕。

3 結論

(1) 咪唑啉 (IM) 對冷軋鋼在0.10 mol/L Cl3CCOOH溶液中有著較好的緩蝕作用，緩蝕率隨IM濃度的增高而升高，但增加至150 mg/L后基本保持不變；隨溫度的上升而下降。失重法測試的500 mg/L IM的ηw分別高達95.92% (20 ℃)、93.71% (30 ℃)、86.39% (40 ℃) 和80.97% (50 ℃)。

(2) IM在0.10 mol/L Cl3CCOOH溶液中冷軋鋼表面的吸附符合Langmuir吸附等溫方程式，且吸附作用趨勢較強；IM在鋼表面產生混合吸附。

(3) IM為通過“幾何覆蓋效應”作用的混合抑制型緩蝕劑。在未加入和加入一定緩蝕劑IM的0.10 mol/L Cl3CCOOH中，冷軋鋼的Nyquist圖譜由高頻區的容抗弧和低頻區的感抗弧構成；加入IM后電荷轉移電阻、電感電阻和電感值均顯著增加，而電極/溶液界面的常相位角元件數值下降。

(4) 在0.10 mol/L Cl3CCOOH溶液中添加緩蝕劑IM能有效抑制鋼表面的腐蝕程度，粗糙度降低；在0.10 mol/L Cl3CCOOH溶液中，緩蝕劑IM使鋼表面的疏水性增強，且接觸角為鈍角。

(5) IM和p-IM的優化分子結構為平面型分子，前線軌道HOMO和LUMO離域分布于整個分子；質子化p-IM的偶極矩變大，易發生物理吸附。

參考文獻

1 Finšgar M, Jackson J. Application of corrosion inhibitors for steels in acidic media for the oil and gas industry: A review [J]. Corros. Sci., 2014, 86: 17

2 Song S F, Guo Y Y. The research status and progress of imidazoline inhibitors [J]. Guangdong Chem. Ind., 2016, 43(22): 91

2 宋紹富, 郭銀銀. 咪唑啉類緩蝕劑的研究現狀及進展 [J]. 廣東化工, 2016, 43(22): 91

3 Zhang K G, Xu B, Yang W Z, et al. Halogen-substituted imidazoline derivatives as corrosion inhibitors for mild steel in hydrochloric acid solution [J]. Corros. Sci., 2015, 90: 284

4 Zhao J M, Zhao Q F, Jiang R J. Relationship between structure of imidazoline derivates with corrosion inhibition performance in CO2/H2S environment [J]. J. Chin. Soc. Corros. Prot., 2017, 37: 142

4 趙景茂, 趙起鋒, 姜瑞景. 咪唑啉緩蝕劑在CO2/H2S共存體系中的構效關系研究 [J]. 中國腐蝕與防護學報, 2017, 37: 142

5 Zhang C, Duan H B, Zhao J M. Synergistic inhibition effect of imidazoline derivative and L-cysteine on carbon steel corrosion in a CO2-saturated brine solution [J]. Corros. Sci., 2016, 112: 160

6 Lu Y, Zhang C, Wang W, et al. Study of the synergistic effect between corrosion inhibitors by using fractional free volume [J]. Chem. Res. Chin. Univ., 2019, 35: 1046

7 Li Y A, Xu N, Guo X P, et al. Inhibition effect of imidazoline inhibitor on the crevice corrosion of N80 carbon steel in the CO2-saturated NaCl solution containing acetic acid [J]. Corros. Sci., 2017, 126: 127

8 Solomon M M, Umoren S A, Quraishi M A, et al. Effect of akyl chain length, flow, and temperature on the corrosion inhibition of carbon steel in a simulated acidizing environment by an imidazoline-based inhibitor [J]. J. Petrol. Sci. Eng., 2020, 187: 106801

9 Obot I B, Macdonald D D, Gasem Z M. Density functional theory (DFT) as a powerful tool for designing new organic corrosion inhibitors. Part 1: An overview [J]. Corros. Sci., 2015, 99: 1

10 Hu S Q, Hu J C, Fan C C, et al. Theoretical and experimental study of corrosion inhibition performance of new imidazoline corrosion inhibitors [J]. Acta Chim. Sin., 2010, 68: 2051

10 胡松青, 胡建春, 范成成等. 新型咪唑啉緩蝕劑緩蝕性能的理論與實驗研究 [J]. 化學學報, 2010, 68: 2051

11 Fan Z, Liu Z, Jing X Y, et al. Prediction of corrosion inhibition efficiency of imidazoline derivatives using fuzzy artificial neural network based on quantum chemical characteristics [J]. Chem. Ind. Eng. Prog., 2019, 38: 1961

11 范崢, 劉釗, 井曉燕等. 利用量子化學特征的模糊人工神經網絡預測咪唑啉衍生物緩蝕效率 [J]. 化工進展, 2019, 38: 1961

12 Zhao J G, Zhang Y. Corrosion behavior of metallic aluminium in trichloroacetic acid [J]. Corros. Sci. Prot. Technol., 2010, 22: 184

12 趙建國, 張云. 金屬鋁在TCA溶液中的腐蝕 [J]. 腐蝕科學與防護技術, 2010, 22: 184

13 Sampat S S, Vora J C. Corrosion inhibition of 3s aluminium in trichloroacetic acid by methyl pyridines [J]. Corros. Sci., 1974, 14: 591

14 Desai P S, Vashi R T. Inhibitive efficiency of sulphathiazole for aluminum corrosion in trichloroacetic acid [J]. Anti-Corros. Meth. Mater., 2011, 58: 70

15 Ebenso E E, Okafor P C, Ekpe U J. Studies on the inhibition of aluminium corrosion by 2-acetylphenothiazine in chloroacetic acids [J]. Anti-Corros. Meth. Mater., 2003, 50: 414

16 Becke A D. A multicenter numerical integration scheme for polyatomic molecules [J]. J. Chem. Phys., 1988, 88: 2547

17 Lee C, Yang W T, Parr R G. Development of the colle-salvetti correlation-energy formula into a functional of the electron density [J]. Phys. Rev., 1988, 37B: 785

18 Klamt A, Schüürmann G. COSMO: A new approach to dielectric screening in solvents with explicit expressions for the screening energy and its gradient [J]. J. Chem. Soc., Perkin Trans., 1993, 2: 799

19 Langmuir I. The constitution and fundamental properties of solids and liquids. Part I. solids. [J]. J. Am. Chem. Soc., 1916, 38: 2221

20 Mu G N, Li X H, Qu Q, et al. Synergistic effect on corrosion inhibition by cerium (IV) ion and sodium molybdate for cold rolled steel in hydrochloric acid solution [J]. Acta Chim. Sin., 2004, 62: 2386

20 木冠南, 李向紅, 屈慶等. 稀土鈰(IV)離子和鉬酸鈉在鹽酸溶液中對冷軋鋼的緩蝕協同效應 [J]. 化學學報, 2004, 62: 2386

21 Fernandes C M, Alvarez L X, Dos Santos N E, et al. Green synthesis of 1-benzyl-4-phenyl-1H-1,2,3-triazole, its application as corrosion inhibitor for mild steel in acidic medium and new approach of classical electrochemical analyses [J]. Corros. Sci., 2019, 149: 185

22 Zhou X Y, Zhou Y. The unit problem in the thermodynamic calculation of adsorption using the Langmuir equation [J]. Chem. Eng. Comm., 2014, 201: 1459

23 Zhang K, Lu J M, Li J, et al. A novel approach for copper protection: UV light triggered preparation ofthe click-assembled film on copper surface [J]. Chem. Eng. J., 2020, 385: 123406

24 Cao C. On electrochemical techniques for interface inhibitor research [J]. Corros. Sci., 1996, 38: 2073

25 Deng S D, Li X H, Fu H. Nitrotetrazolium blue chloride as a novel corrosion inhibitor of steel in sulfuric acid solution [J]. Corros. Sci., 2010, 52: 3840

26 Li X H, Deng S D, Li N, et al. Inhibition effect of bamboo leaves extract on cold rolled steel in Cl3CCOOH solution [J]. J. Mater. Res. Technol., 2017, 6: 158

27 Amin M A, Abd El-Rehim S S, El-Sherbini E E F, et al. The inhibition of low carbon steel corrosion in hydrochloric acid solutions by succinic acid: Part I. Weight loss, polarization, EIS, PZC, EDX and SEM studies [J]. Electrochim. Acta, 2007, 52: 3588

28 Lashkari M, Arshadi M R. DFT studies of pyridine corrosion inhibitors in electrical double layer: solvent, substrate, and electric field effects [J]. Chem. Phys., 2004, 299: 131

29 Ghailane T, Balkhmima R A, Ghailane R, et al. Experimental and theoretical studies for mild steel corrosion inhibition in 1 M HCl by two new benzothiazine derivatives [J]. Corros. Sci., 2013, 76: 317

30 De Assunção Araújo Pereisa S S, Pêgas M M, Fernández T L, et al. Inhibitory action of aqueous garlic peel extract on the corrosion of carbon steel in HCl solution [J]. Corros. Sci., 2012, 65: 360

31 Singh M M, Gupta A. Corrosion behaviour of mild steel in formic acid solutions [J]. Mater. Chem. Phys., 1996, 46: 15

32 Tran T, Brown B, Neši? S, et al. Investigation of the electrochemical mechanisms for acetic acid corrosion of mild steel [J]. Corrosion, 2014, 70: 223

33 Gong M. Metallic Corrosion Theory and Corrosion Control [J]. Beijing: Chemical Industry Press, 2009: 59

33 龔敏. 金屬腐蝕理論與腐蝕控制 [M]. 北京: 化學工業出版社, 2009: 59
