低合金高強鋼在增加結構安全性的同時可減輕結構質量，因此其在海上構筑物等設施中得到廣泛應用。高強鋼因其具有位錯、夾雜等組織缺陷的特點，在海洋環境中很容易發生應力腐蝕等局部失效現象，且隨著高強鋼強度的提高，應力腐蝕（SCC）及氫脆（HE）敏感性也將增大，因此這也成為制約海洋工程發展的關鍵因素。海洋油氣管道的傳輸介質中常常含有CO2 和H2S 等酸性氣體，進而使管道傳輸介質變?yōu)樗嵝浴Ａ硗怃摬陌l(fā)生小孔腐蝕時，孔蝕閉塞區內的介質也變?yōu)樗嵝裕间摰母g過程易出現陰極析氫，氫滲透到金屬內部，從而使材料的耐應力腐蝕性能減弱。

    陰極保護是保護鋼材最有效的辦法之一，但在陰極極化條件下，高強鋼在海水中的應力腐蝕敏感性會因陰極析氫而增加。如果陰極保護電位控制過負，導致氫在金屬表面生成，氫隨后擴散到某些高強鋼材料內部，容易引起材料發生氫脆斷裂現象。

    因此需要給定陰極保護電位的上限值，研究陰極極化對高強鋼氫脆敏感性影響，從而為特定的高強鋼-環境體系確定合適的陰極保護準則。國內學者利用氫脆系數研究了ZC-120 鋼、16Mn 和921A 鋼[14-16]等在不同陰極保護電位下的氫脆敏感性。劉智勇等人

    對X70 鋼、X80 鋼在不同環境中陰極極化對其應力腐蝕及氫脆性能進行了深入的研究。國外的腐蝕研究者們也就陰極極化對高強鋼焊縫的影響進行相關的研究。文中采用慢應變速率拉伸試驗（SSRT）并結合電化學等方法研究陰極極化電位下X80 鋼在不同pH 值海水中的應力腐蝕及氫脆敏感性，為陰極保護設計提供必要依據。

    1 試驗材料及方法

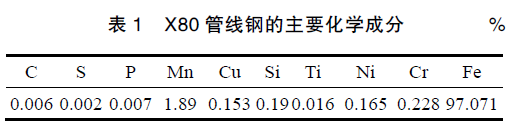

    試驗材料為國產X80 鋼基體材料，其主要化學成分見表1。

    試驗條件：常溫，試驗介質取自青島海域天然海水；酸性海水采用1 mol/L HCl 溶液調節天然海水至pH=3.5±0.2。

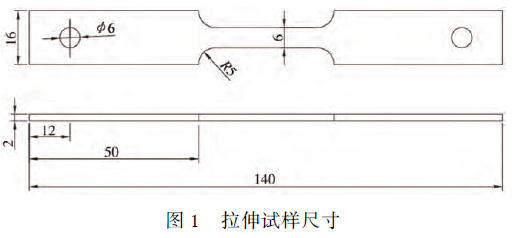

    慢應變速率拉伸試驗采用光滑板狀拉伸試樣，試樣規格符合國標要求，其尺寸如圖1 所示。標距部分用水砂紙逐級打磨至2000 #并用蒸餾水沖洗，無水乙醇除油，冷風吹干后，非工作段用卡夫特硅橡膠密封。

    試樣用HWL-1 型恒電位/恒電流儀（山東電訊七廠有限責任公司）恒電位極化3 天后，在極化電位下采用Letry 慢拉伸實驗機（西安力創材料檢測技術有限公司）進行慢應變速率拉伸（SSRT）實驗。溶液介質為天然海水，拉伸速率為10-6 s-1。負荷-位移曲線由計算機自動采集和記錄。實驗過程中，采用恒電位儀對光滑拉伸試樣施加陰極極化電位。SSRT 結束后，采用超聲波清洗斷裂試樣。

    微觀組織觀察用JSM-6700 Jeol Fied Emission 型掃描電子顯微鏡（SEM）觀察拉伸斷口形貌。觀察斷口形貌時，在靠近光滑拉伸試樣斷口約5 mm 位置處鋸開，用400#水砂紙將底部打磨平滑，在質量分?jǐn)?shù)為10%的檸檬酸溶液中浸泡并超聲波除銹，再用去離子水、無水乙醇清洗，然后分別觀察拉伸試樣斷口的表面及斷面，分析試樣在不同條件下的斷裂類型。

    電化學實驗采用Gamry 電化學工作站（Reference600）進行測量，測試體系為三電極體系，工作電極為底面直徑為8 mm、高為10 mm 的圓柱體，輔助電極為鉑電極，參比電極為飽和甘汞電極（SCE，文中電位如無特殊說明均相對于SCE）。電位掃描從-350~0 mV（vs. Ecorr），掃描速率為10 mV/min。

    2 結果與討論

    2.1 電化學測試結果

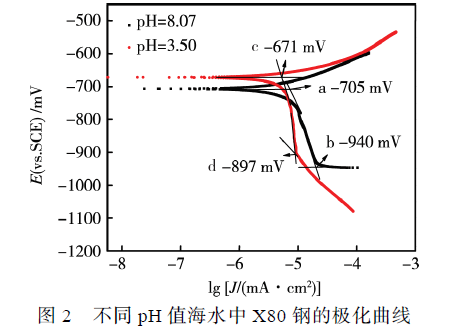

    圖2 是動電位極化曲線掃描測得的X80 鋼的動電位極化曲線，通過該圖可得出X80 鋼在不同pH 值的海水環境中的析氫電位。由圖2 可知，天然海水中X80 鋼的自腐蝕電位在-700 mV 左右，在海水中的析氫電位約為-940 mV。天然海水中的陰極極化曲線上存在兩個拐點：在第一個拐點a 處，陰極反應由氧活化控制轉變成由氧的擴散過程控制，在該拐點之前陰極反應是由氧活化控制，主要是進行氧還原反應，如反應式（1）所示；b 點為陰極極化的第二個拐點，該點代表的是陰極析氫起始電位，此時陰極反應是由氧的擴散和氫的去極化過程混合控制，在兩拐點ab段之間的陰極反應由氧擴散控制，在b 點之后陰極反應過程中氫的去極化過程占主要地位，即主要發生的陰極反應如方程式（2）所示。

    從圖 2 中也可看出，在pH 值為3.5 的酸性海水中，X80 鋼的自腐蝕電位正移至-670 mV 附近，析氫電位也較天然海水發生正移至-900 mV 左右，這說明pH 值的降低明顯促進了析氫反應的發生。

    2.2 慢應變速率拉伸結果

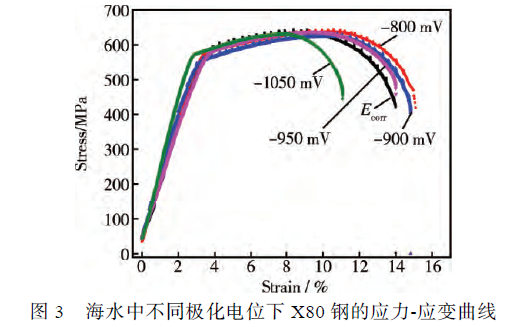

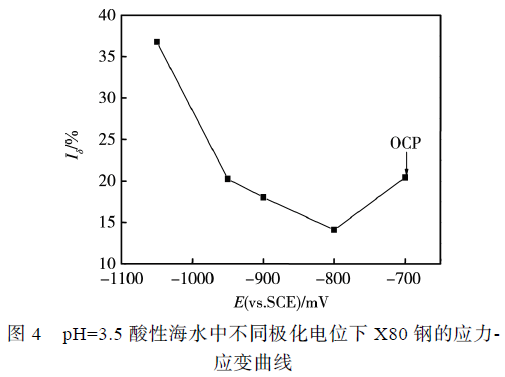

    不同pH 值的海水中X80 鋼在自腐蝕電位及不同極化電位下的應力-應變曲線如圖3 和圖4 所示。可以看出，陰極極化電位對海水中X80 鋼的SCC 敏感性有很大影響。拉伸試樣在海水中不同極化電位下的應力-應變曲線的彈性階段基本重合。由應力-應變曲線圖可知，開路電位下X80 管線鋼在海水中有一定的應力腐蝕敏感性。隨著陰極極化電位的負移，應力-應變曲線偏離越大，材料的應變量總體呈現減小的趨勢。材料斷后伸長率逐漸降低，表明材料的韌性降低、脆性在增加，鋼材在海水中的應力腐蝕敏感性增加。

    天然海水中，當極化電位為-800~-950 mV 區間時，材料的斷后伸長率均大于自腐蝕電位下的斷后伸長率，表明在此電位區間范圍內，X80 鋼的應力腐蝕得到了一定的抑制作用。隨著極化電位的負移，尤其是當陰極極化電位為-1050 mV 時，鋼材的應變量出現了大幅度的降低，鋼材的氫脆敏感性明顯增加，具有脆性斷裂的傾向。在pH 值為3.5 的酸性海水中，鋼材的SCC 敏感性較天然海水有所增加。當施加陰極極化電位在-800~-900 mV 時，材料的斷后伸長率大于自腐蝕狀態，X80 鋼SCC 敏感性較低，試樣得到了很好的保護；當電位在-950 mV 時，試樣的應力-應變曲線與自腐蝕電位下的曲線基本重合，鋼材發生應力腐蝕；當電位繼續負移至-1050 mV 時，X80 鋼的應力腐蝕敏感性達到最大，材料會發生氫脆斷裂。

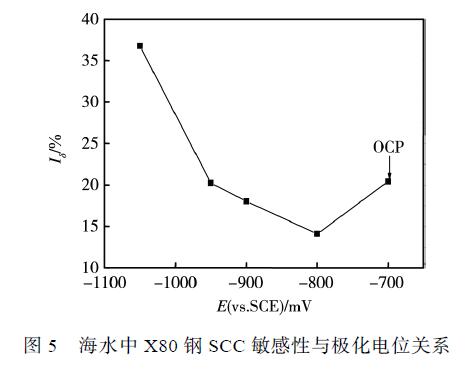

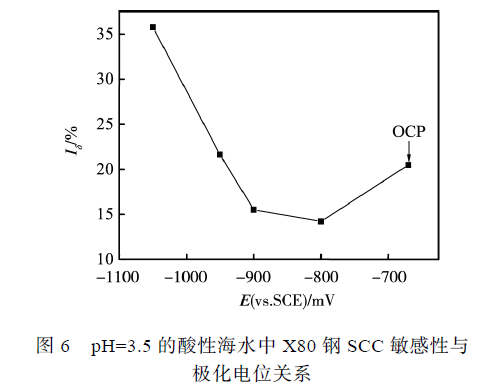

    人們通常采用試樣伸長率損失系數 Iδ 來評價材料的應力腐蝕敏感性，計算公式為：Iδ=（δ0-δ）/δ0×100%，其中δ0 和δ 分別代表試樣在空氣及海水中不同極化電位下的斷后伸長率。從圖5 中可以看出，X80 鋼在天然海水中具有一定的應力腐蝕敏感性，當施加陰極極化電位在-800~-950 mV 時，應力腐蝕敏感性得到了一定的降低，材料得到了很好的保護；當極化電位繼續負移至-1050 mV 時，材料的應力腐蝕敏感程度大幅度增加。當海水的pH 值為3.5 時，極化電位在-800~-900 mV 范圍內，材料的應力腐蝕得到了一定的抑制，得到了較好的保護；當電位負移至-1050 mV 時，應力腐蝕敏感性極大增加，如圖6 所示。

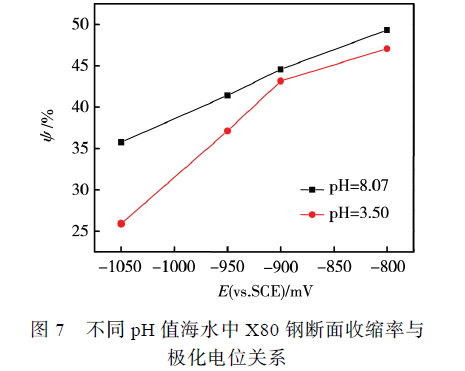

    斷面收縮率和斷裂能（試樣承受拉伸載荷發生斷裂時所做的功，大小為載荷-位移曲線下的面積）是反映材料力學性能變化最靈敏的塑性指標，人們常用它來評價材料的氫脆敏感性。圖7 和圖8 是不同pH 值的海水中斷面收縮率和斷裂能與陰極極化電位的關系。在天然海水中，X80 鋼的斷面收縮率和斷裂能均隨極化電位負移而下降，但下降幅度不同。

    工程上常用氫脆系數評價材料的氫脆敏感性，其表達式為：Fψ=（ψ0-ψ）/ψ0×100%，其中Fψ 表示的是氫脆系數，即試樣斷面收縮率所損失的百分比；ψ0和ψ 分別代表的是試樣在惰性介質和海水環境中不同極化電位下的斷面收縮率。根據Fψ 值的大小將材料的氫脆敏感性程度劃分為三個不同的區間：當Fψ值大于35%時，試樣處于脆斷區，即一定會導致材料在該環境條件下發生氫脆斷裂現象；當Fψ 值處于25%~35%范圍內時，則認為材料處于危險區，即在此條件下材料有發生脆性斷裂的危險；而當Fψ值比25%還要低時，則認為鋼材位于安全區，即在該環境下不會有氫脆斷裂現象的發生。

    不同 pH 值海水中氫脆系數與極化電位關系如圖9 所示，可以看出，隨著陰極保護電位的負移，氫脆系數逐漸增大，X80 鋼在海水環境中的氫脆敏感性也在逐漸增強。當天然海水中所施加極化電位為-950 mV時，氫脆系數接近危險區；陰極極化電位達到-1050 mV時，氫脆系數大于35%，試樣進入脆斷區。在pH 值為3.5 的酸性海水中，當極化電位為-900 mV 時，氫脆系數接近危險區；當極化電位繼續負移至-1050 mV 時，氫脆系數達到58%，極易發生氫脆。陰極保護條件下金屬材料的氫脆敏感性與斷后伸長率相關，隨著斷后伸長率減小，氫脆敏感性逐漸增大。

    2.3 斷口形貌分析

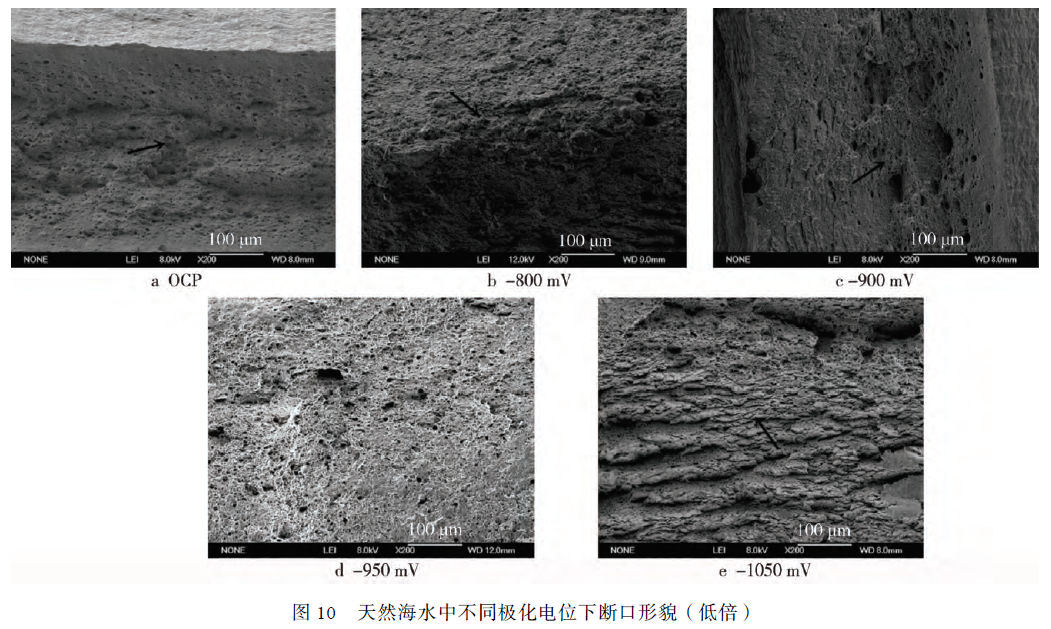

    圖10～圖13 是不同pH 值的海水介質中不同極化電位下試樣的斷口形貌。在天然海水中，自腐蝕電位狀態下拉伸試樣有明顯的頸縮現象，斷口表面具有凹凸不平的形貌特征，如圖10a 所示。試樣斷口與拉伸主軸間呈現45°傾斜角，在圖11a 中可觀察到有較多大小不等的韌窩存在，屬于典型的韌性斷裂。隨著陰極極化電位的負移，斷口與拉伸主軸之間的傾斜角逐漸降低，頸縮現象慢慢減小并趨于消失。當極化電位為-800 mV 和-900 mV 時，宏觀斷口有明顯的力學撕裂現象存在，從圖13b，c 中也可觀察到有較多的韌窩等微孔聚集斷裂的基本特征存在，說明材料在SSRT 中產生大量的塑性變形。在天然海水中，極化電位為-950 mV 時，宏觀斷口邊緣部分撕裂現象減少，微觀斷口形貌圖中有較少的韌窩存在，并且有河川花樣出現（如圖11e 所示），試樣斷裂方式為準解理斷裂。當極化電位為-1050 mV 時，宏觀斷口邊部出現較大的齊平臺階特征，如圖10e 中箭頭所示，微觀形貌圖中出現比較多的舌狀物和脆性平臺區，由此判斷出試樣發生脆性斷裂，屬于脆性斷口。

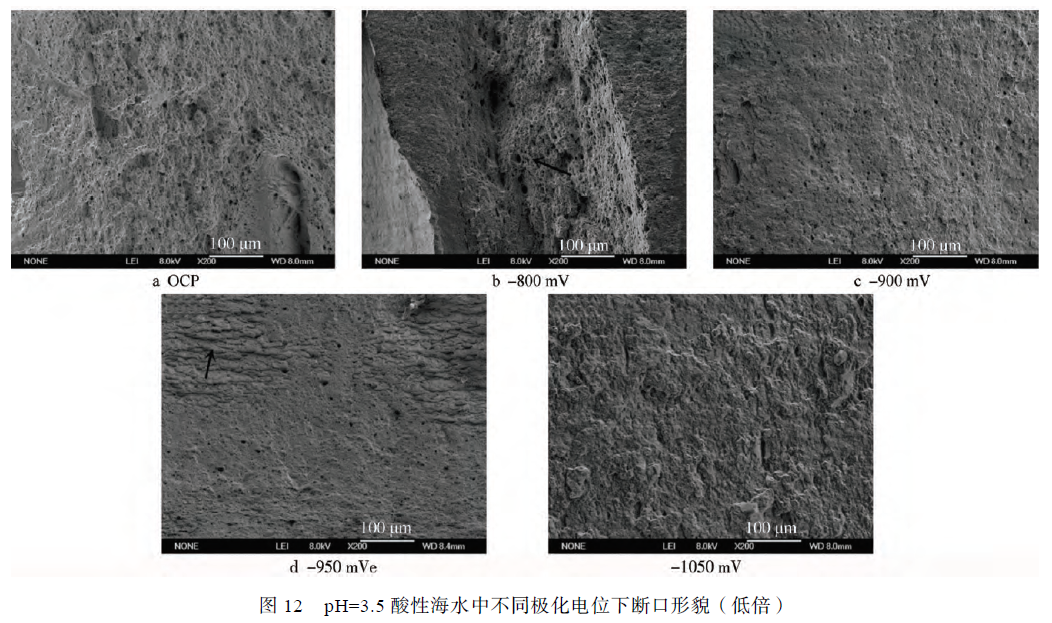

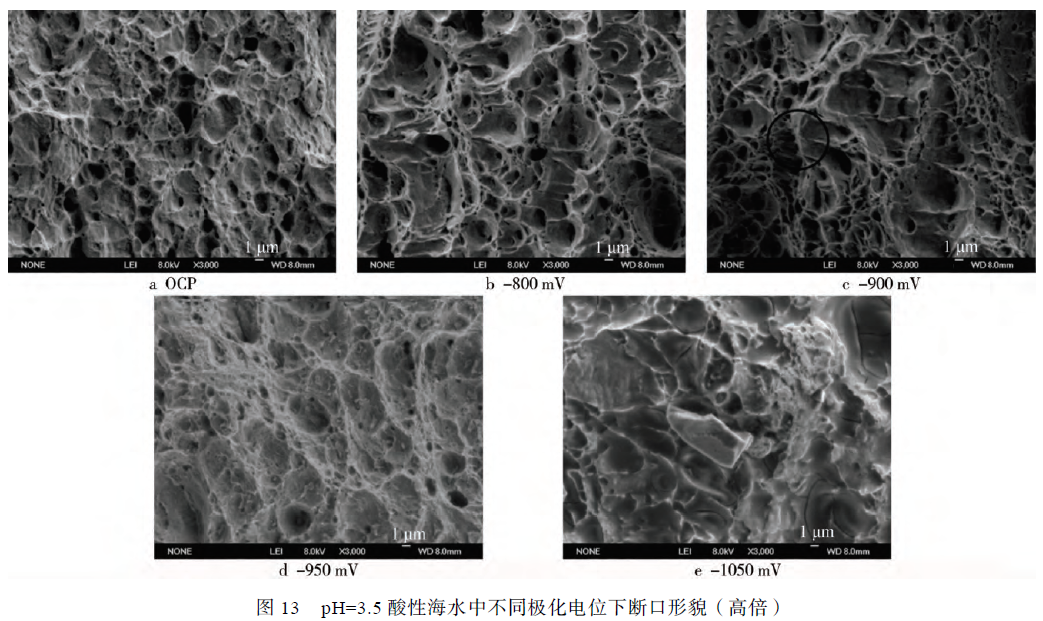

    在 pH 值為3.5 的酸性海水中，開路電位下拉伸試樣也呈現一定的頸縮現象；由圖13a，b，c 可知，試樣微觀形貌有較多的韌窩。當電位為-800 mV 時，宏觀斷口邊部有較大的剪切唇，顯微分析斷口為韌窩組織，屬于微孔聚集性韌性斷裂；極化電位繼續負移，微觀形貌韌窩數量逐漸減少，并伴隨著少量的河流狀花樣出現；隨著極化電位的不斷負移，光滑拉伸試樣的力學撕裂現象逐漸減小；當極化電位為-900 mV時，宏觀斷口剪切唇減少，試樣微觀形貌圖中可觀察到有大面積的韌窩存在，在此基礎上還存在有小面積的解理現象，局部表現為河流狀花樣；當極化電位達到-950 mV 時，宏觀斷口處出現小的齊平臺階，如圖12e 所示，顯微觀測試樣斷口呈現脆性解理斷裂的形貌特征。

    有學者研究發現，氫能提高鋼的陽極溶解速率，這是由于氫使腐蝕反應過程中的化學勢和交換電流密度發生改變。因此，隨著充氫電流密度的增加，鋼材中的氫濃度也增加，最終導致陽極溶解過程電流密度增大。此外充氫也會使氫誘導晶格應變和外加應力相互作用所產生的能量增加，從而進一步加快鋼的陽極溶解。海水為近中性腐蝕介質，當對鋼材進行陰極極化時，陰極反應主要是氧還原和水的分解反應。

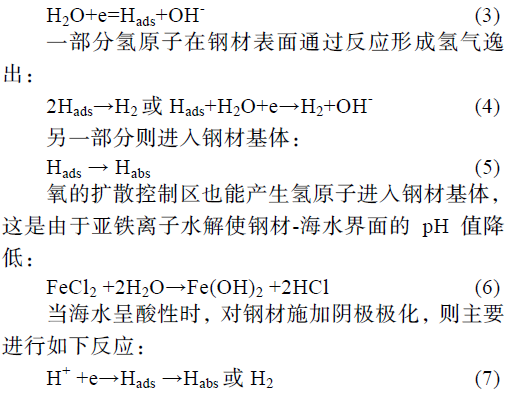

    水的分解能產生氫原子，其過程為：

    Hads 和Habs 分別代表吸附在鋼材表面的氫原子和擴散進入鋼材基體的氫原子。原子態氫通過吸附-吸收過程進入鋼材基體，隨后這些原子態的氫聚集在鋼材基體的晶界、夾雜物、空位等微觀組織缺陷處。同時拉伸應力也會促進氫原子的擴散過程，使其向缺陷或裂紋前沿的應力集中區擴散，阻礙了該區域處的位錯運動，從而造成局部加工硬化變脆，進而提高了金屬抵抗塑性變形的能力。因此在外加應力的作用下，能量只能通過裂紋擴展的方式釋放出來。在吸附氫原子的作用下，塑性變形區域的腐蝕速率增大，加速了裂紋的擴展速率[30-33]，使鋼材的脆性增加、塑性性能降低，且斷面收縮率、斷裂能等塑性指標也出現顯著的降低現象，最終導致氫脆斷裂現象的發生。

    陰極極化電位越負，鋼材吸收的原子態氫就越多，材料斷后伸長率、斷面收縮率和斷裂能下降也越大，材料的塑性損失就越多，結果致使鋼材的斷裂性質由韌性斷裂轉變成脆性斷裂。韌性斷裂現象是由裂紋前段發生塑性變形所導致的，脆性斷裂則是因為裂紋沿某些特定方向快速傳播從而產生的斷裂現象。圖11d 的準解理斷裂形貌是裂紋沿一定方向或晶面快速擴展引起的，在其解理面上有少量的塑性變形現象存在。

    酸性海水中，由于陰極析氫反應的發生，在鋼材基體的表面會有氫原子產生，隨后可擴散進入X80鋼基體，并在其內部形成氣團，阻礙位錯滑移，導致鋼材的脆性增加。在-800 mV 的極化電位時，裂紋尖端處由于陽極反應的進行，使裂紋的形成和發展得到了加強，而非裂尖區域發生析氫反應則使應力腐蝕速率提高，由此表明，極化電位在-800 mV 時，陽極溶解和氫脆協同作用使X80 鋼發生應力腐蝕開裂。-1050 mV 極化電位下X80 鋼完全受陰極過程控制，裂紋尖端及非裂尖區均發生析氫反應，材料受氫脆程度更嚴重，強度更高，韌性進一步下降。Sanchez 等人最新的研究報告表明，當鋼材處于屈服強度之上時，氫原子才會進入晶格中，因此氫原子可能導致鋼材塑性變形大幅度減少，但對斷裂強度沒有明顯的影響。這也說明了為什么圖3、圖4 中材料的極限抗拉強度只有輕微的變化。

    3 結論

    1）X80 鋼在天然海水中的析氫電位在-940 mV左右，當海水pH 值為3.5 時析氫電位發生正移。

    2）天然海水環境下X80 鋼具有一定的SCC 敏感性，施加極化電位在-800~-900 mV 范圍內時，SCC被很好地抑制，在電位負于-950 mV 時，其SCC 敏感性增強。

    3）pH 值為3.5 的酸性海水中X80 鋼的SCC 敏感性較天然海水中要強，極化電位在-800 mV 時，X80 鋼SCC 敏感性最低，當電位負于-900 mV 時，其SCC 敏感性增強。

    4）隨著陰極極化電位的負移，不同pH 值海水環境下X80 鋼材料的韌性降低、脆性增加，鋼材的氫脆敏感性增強。
