{首页主词},&

今日重磅《Nature》：強度、韌性、疲勞抗力均優(yōu)異！

2021-02-26 14:09:42 作者：本網整理來源：材料科學與工程分享至：

編輯推薦：本文使用冷凍輔助鹽析處理，獲得了多長度尺度的分層水凝膠結構，具有高強度，韌性，拉伸性和疲勞抗力，性能優(yōu)于其他水凝膠，甚至比天然肌腱都好！原本較弱的水凝膠以后或可以應用于醫(yī)療、機器人、能源和增材制造領域。

天然承重材料，如肌腱，其含水量約為70%，得益于其跨多個長度尺度各向異性結構的分層組裝，雖然每年使用超過100萬次但仍是強大且堅韌的。通過靜電紡絲、擠壓、復合、冷凍鑄造、自組裝和機械拉伸等方法，合成水凝膠的機械性能得到了極大改善。然而，與肌腱相比，許多同樣含水量高的水凝膠，并沒有表現(xiàn)出高強度、韌性或抗疲勞性。

近日，來自美國加州大學洛杉磯分校的Ximin He等研究者，提出了一種策略，使用冷凍輔助鹽析處理，獲得了一個多長度尺度的分層水凝膠結構。相關論文以題為“Strong tough hydrogels via the synergy of freeze-casting and salting out”于今天（2月25日）發(fā)表在頂級期刊Nature上。更多精彩視頻請抖音搜索：材料科學網。

論文鏈接：

https://www.nature.com/articles/s41586-021-03212-z

木材既輕又堅固；珍珠是堅硬而有彈性的；肌肉和肌腱既柔軟又堅韌。這些天然材料，表現(xiàn)出一種通常矛盾的力學性能的組合，這歸因于它們跨越多個長度尺度的層次結構。與天然承載材料相比，傳統(tǒng)的水凝膠具有松散的交聯(lián)、低固含量和均勻的結構，在現(xiàn)實世界的應用中相對脆弱，往往需要長使用周期、高負載或耐沖擊、大變形。

近來，通過冷凍鑄造、機械拉伸和復合，在水凝膠中創(chuàng)造了各向異性結構的結構工程方法。例如，定向凍結，或冰模板，由于其普遍適用于各種聚合物而被廣泛使用。然而，微對準冰模板水凝膠的力學性能，與分子工程方法制備的均質韌性水凝膠相當，甚至更低。機械拉伸，也可用于制造各向異性的微/納米結構。研究者還探索了，向水凝膠中添加外來微/納米級纖維增強劑的復合方法。經過機械訓練的水凝膠和水凝膠復合材料，與均質韌性水凝膠相比，具有相當大的強度和斷裂韌性，但也有有限的延展性或含水量。這些結構工程方法的重點是優(yōu)化現(xiàn)有水凝膠的微/納米結構，然而，要同時創(chuàng)造出具有更復雜的層次結構、更寬長度尺度的更強、堅韌、可拉伸和抗疲勞的水凝膠仍然具有挑戰(zhàn)性。

最近，一種由模量不同的纖維和相似成分的基體組成的各向異性復合材料，顯示了在保持拉伸性的同時，提高強度、斷裂韌性和疲勞抗力的有效性。因此，形成一種分層各向異性的單組分水凝膠，該水凝膠含有相同成分的強而可拉伸纖維，將有希望制造同時具有高強度、韌性、延展性和疲勞閾值的水凝膠。

聚合物聚集態(tài)的改變，可以通過添加特定的離子來實現(xiàn)；這被稱為霍夫邁斯特效應，不同的離子有不同的能力沉淀聚合物。在特定離子的幫助下，相同的聚合物組成可以形成模量對比結構。同時，定向凍結使水凝膠在更大尺度（微米毫米）上具有各向異性結構，同時促進分子濃度。

在此，研究者使用分子工程和結構工程相結合的方法，來制造水凝膠。通過結合定向冷凍鑄造和隨后的鹽析處理，協(xié)同創(chuàng)建不同長度尺度的水凝膠結構，從毫米尺度到分子水平（圖1），研究者構建了具有等級和各向異性結構的強、韌、可拉伸和抗疲勞的水凝膠（表示為HA-PVA/明膠/海藻酸鹽水凝膠）。所制備的聚乙烯醇水凝膠具有高度的各向異性，包括微米尺度的蜂窩狀孔壁，這些孔壁又包括相互連接的納米纖維網。這些水凝膠的含水量為70% - 95%，性能優(yōu)于其他堅韌的水凝膠，甚至是天然肌腱；例如，極限應力為23.5±2.7百萬帕斯卡，應變水平為2900±450%，韌性為210±13百萬焦耳每立方米，斷裂能量為170±8千焦耳每平方米，疲勞閾值為10.5±1.3千焦耳每平方米。

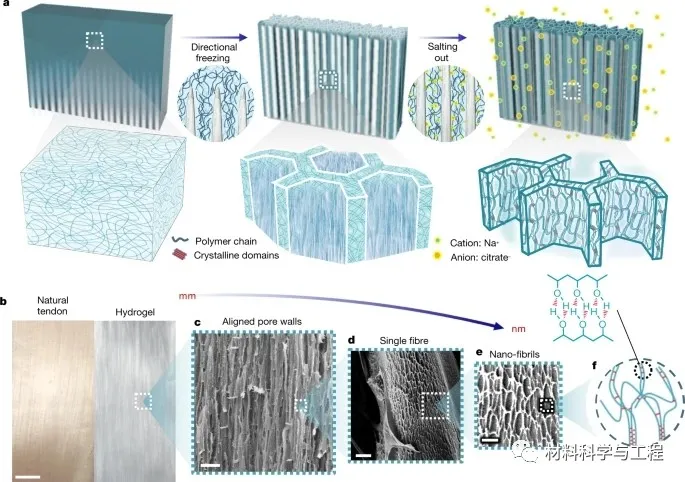

圖1 HA-PVA水凝膠的制備與分級結構。更多精彩視頻請抖音搜索：材料科學網。

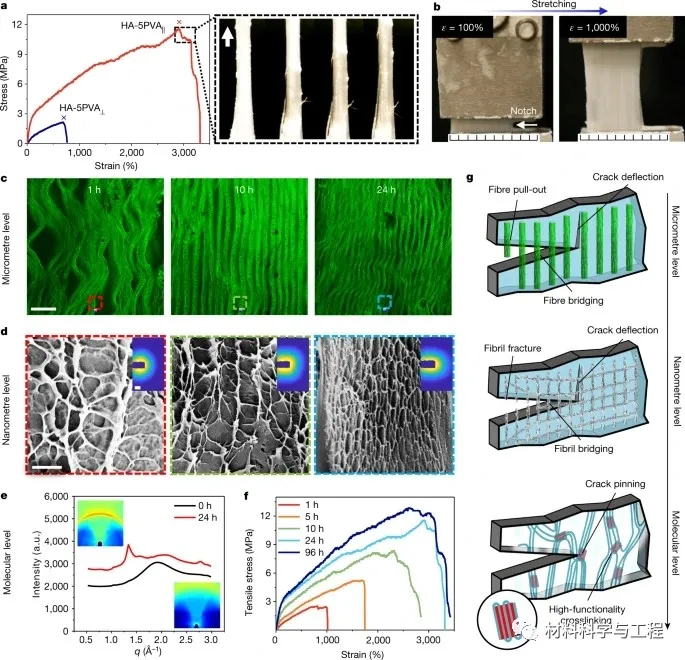

圖2 HA-PVA水凝膠的力學性能及結構演變。更多精彩視頻請抖音搜索：材料科學網。

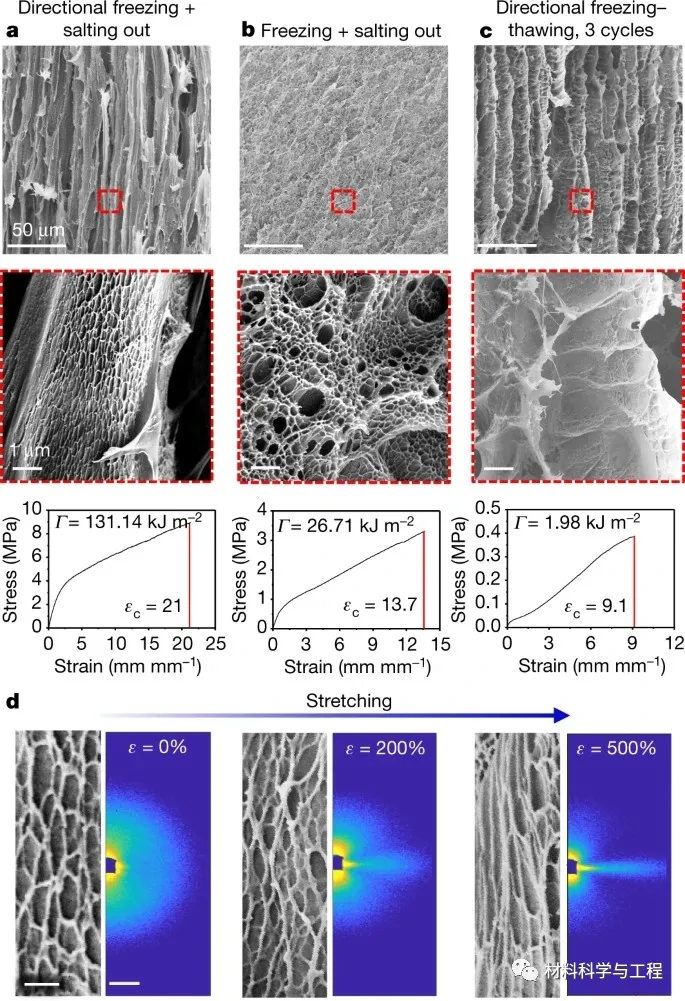

圖3水凝膠結構與力學性能的關系。更多精彩視頻請抖音搜索：材料科學網。

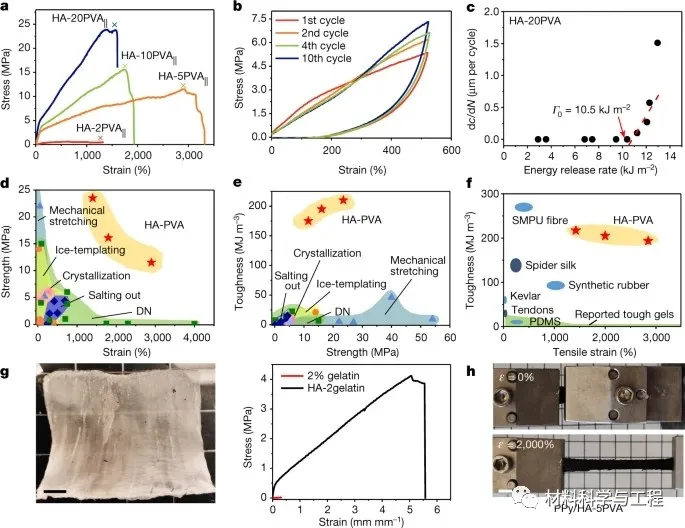

圖4 冰模板輔助鹽析制得水凝膠的可調力學性質和共性。更多精彩視頻請抖音搜索：材料科學網。

在此，研究者使用冷凍輔助鹽析處理，開發(fā)了分級結構的水凝膠，結合了高強度，韌性，拉伸性和疲勞抗力。考慮到霍夫邁斯特效應存在于各種聚合物和溶劑體系中，本文提出的策略并不局限于本文提出的體系。研究者預計，在該策略的幫助下原本較弱的水凝膠可以應用于醫(yī)療、機器人、能源和增材制造領域。（文：水生）

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創(chuàng)作者所有，如果涉及侵權，請第一時間聯(lián)系本網刪除。
