6.1宏觀形貌分析

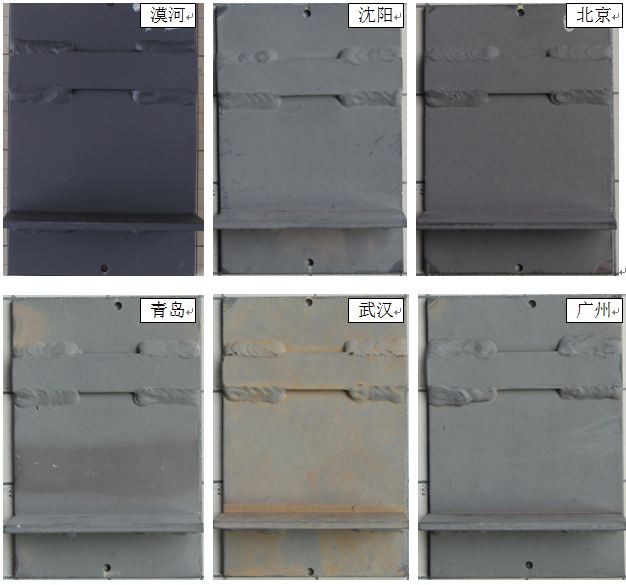

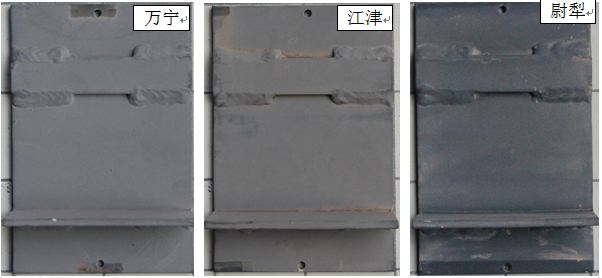

在9 個(gè)大氣試驗(yàn)站進(jìn)行2a 曝露試驗(yàn)后，其外觀如下圖

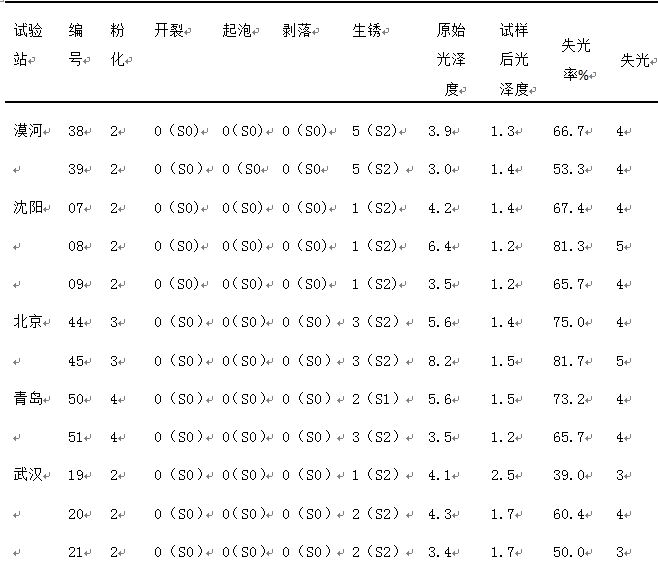

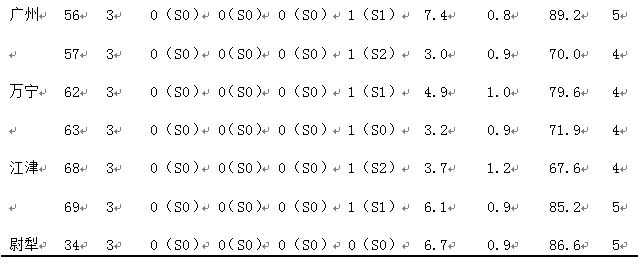

表6-1鋁合金噴焊件噴漆試樣在大氣試驗(yàn)站戶外暴露2a后宏觀形貌評

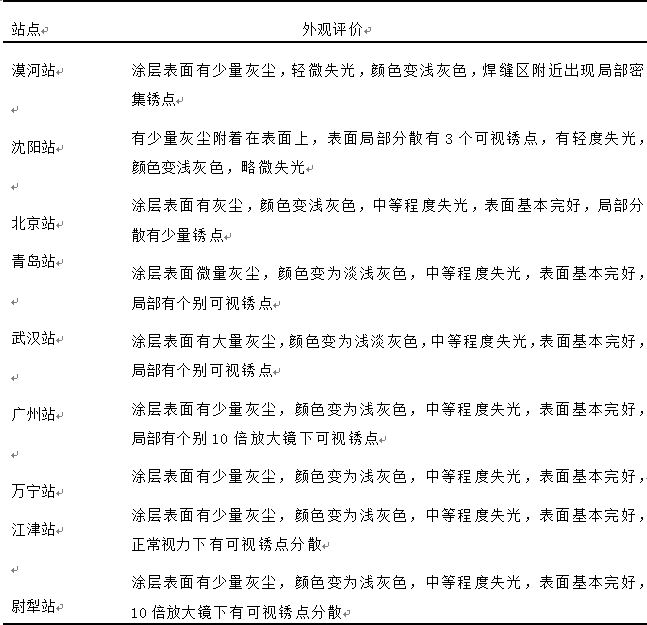

表6-2 鋁合金拼焊件噴漆試樣在大氣曝露2a 后外觀評價(jià)

6.2鋁合金焊接件噴漆試樣電化學(xué)腐蝕行為

鋁合金焊接件噴漆試樣在各站點(diǎn)暴曬2年后在3.5%氯化鈉溶液中低頻阻抗如圖6-2，由圖可以看出暴曬2年后試樣︱Z︱0.1表面低頻阻抗值處在1010W.cm2級別，其中亞熱帶濕潤型城郊酸雨環(huán)境氣候江津站低頻阻抗值大小為3.378×1010 W.cm2為低于其他站點(diǎn)，各站點(diǎn)試樣試驗(yàn)后能奎斯特容抗弧都表現(xiàn)處具有彌散效應(yīng)的單一容抗弧，表明試樣表面具有良好的保護(hù)性能。

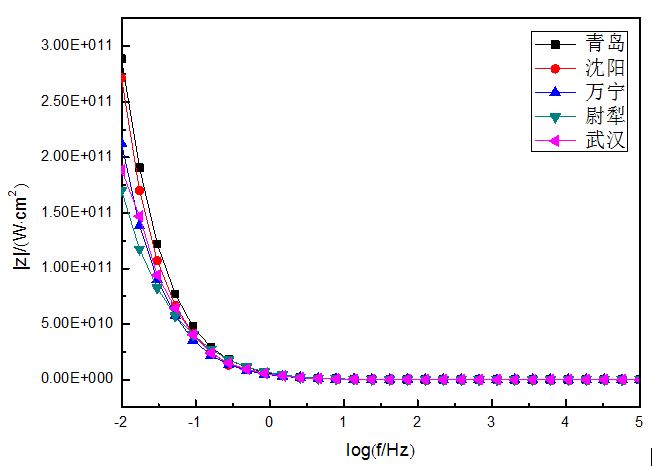

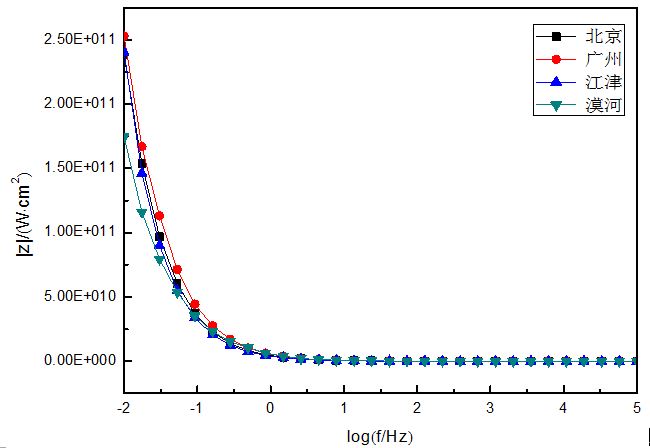

圖6-2 鋁合金焊接件噴漆試樣不同站點(diǎn)暴曬2年后低頻阻抗圖

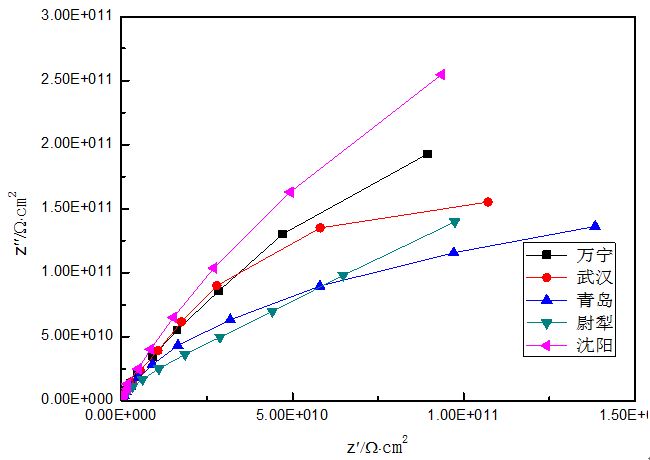

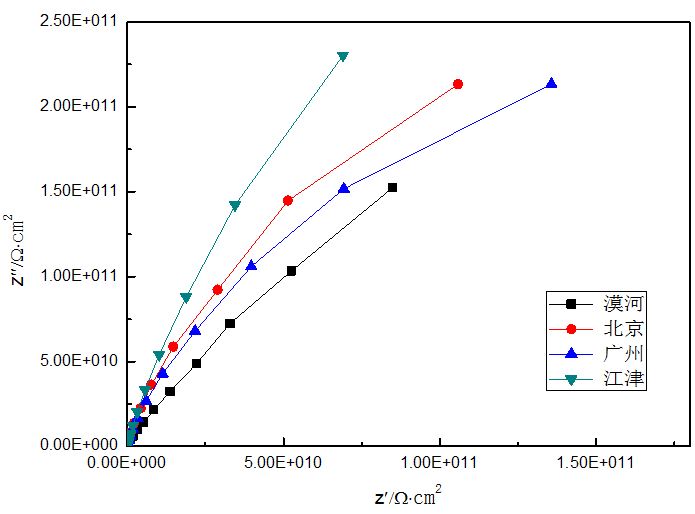

圖6-3 鋁合金焊接件噴漆試樣不同站點(diǎn)暴曬2年后低頻阻抗圖
