2.2.2.1碼頭面臨的主要腐蝕問題

    1.碼頭的主要腐蝕類型

    在海洋環(huán)境中的金屬構(gòu)件，腐蝕類型主要有均勻腐蝕和局部腐蝕，局部腐蝕又包括點(diǎn)蝕、縫隙腐蝕、電偶腐蝕等。

    2.不同區(qū)帶的腐蝕狀況

    一般而言，按照浸入海水的深度不同，通常將海洋腐蝕環(huán)境分為大氣區(qū)、浪濺區(qū)（飛濺區(qū)）、水位變動(dòng)區(qū)（潮差區(qū)）、水下區(qū)（全浸區(qū)）和泥下區(qū)（海泥區(qū)）五個(gè)區(qū)域。

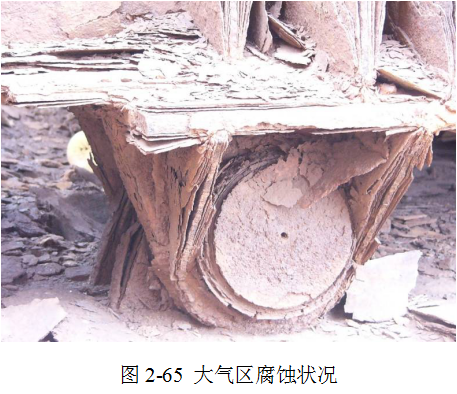

    1）海洋大氣區(qū)

    海洋大氣區(qū)是在海洋環(huán)境中不直接接觸海水的部分，海洋大氣區(qū)的腐蝕往往受多種因素的影響，是由各種不同因素相互作用引起的。海洋大氣與陸地大氣相比，由于金屬表面存在著含鹽液滴，使得該部分的腐蝕要比內(nèi)陸嚴(yán)重很多。

    在海洋大氣區(qū)，海鹽的沉積與風(fēng)浪條件，距離海面的高度和在空氣中暴露時(shí)間的長短等因素有關(guān)。另外，特別是氯化鈣和氯化鎂等海鹽粒子是吸濕性的，容易在金屬表面形成濕膜，當(dāng)晝夜或季節(jié)氣候變化大時(shí)，尤為明顯。通常深入內(nèi)陸時(shí)，大氣中的含鹽粒子量迅速下降，無強(qiáng)烈風(fēng)暴時(shí)，大致在深入2km的內(nèi)陸，含鹽量即趨近于零。

    對(duì)于大氣腐蝕產(chǎn)生重要影響的還有表面的水分，它直接影響到金屬的腐蝕速率和過程。在非常干燥的大氣環(huán)境中金屬材料的腐蝕是非常輕微的。相反，在表面產(chǎn)生結(jié)露的潮濕環(huán)境中腐蝕速率變得比較大。

    太陽輻射是影響腐蝕行為的另一個(gè)因素。這類輻射促進(jìn)銅或鐵等金屬表面的光敏腐蝕反應(yīng)及真菌之類的生物活性，后者會(huì)助長腐蝕性水粒和塵埃的積存。在熱帶地區(qū)，珊瑚塵和海鹽在一起腐蝕性特別大。長期的太陽輻射，會(huì)加速涂層的老化失效，對(duì)涂層不利。

    降雨量也是影響海洋大氣腐蝕速率的另一個(gè)重要因素。大量的雨水會(huì)沖刷掉金屬表面所沉積的鹽類，從而減輕了金屬的腐蝕。另外，從現(xiàn)場觀察到的情況來看，與朝向太陽的一面相比，背向太陽面的金屬材料腐蝕會(huì)更嚴(yán)重些。這是由于背向太陽面的金屬材料盡管避開太陽光的直射、溫度較低，但其表面塵埃和空氣中的海鹽及污染物未被及時(shí)沖洗掉，濕潤程度較高而使腐蝕更為嚴(yán)重。

    在海洋大氣中的金屬表面常會(huì)有真菌和霉菌沉積，這樣由于它保持了表面的水分從而增強(qiáng)了環(huán)境的腐蝕性。在海洋大氣環(huán)境的腐蝕中，隨溫度的升高而加強(qiáng)。溫度越高，腐蝕性越強(qiáng)。
