{首页主词},&

華東理工大學增材頂刊《AM》增材制造優(yōu)異的低溫高強塑性高熵合金基復合材料！

2022-06-08 13:57:41 作者：材料學網(wǎng) 來源：材料學網(wǎng) 分享至：

導讀：增材制造（AM）中/高熵合金（MEA / HEA）及其復合材料的低溫機械性能和變形行為很少得到研究。本文研究了增材制造的CoCrFeMnNi高熵合金（HEA）和2 wt.% TiC / CoCrFeMnNi復合材料（HEC）在室溫（293 K）和低溫（93 K）下的機械性能、變形行為和增強機理。TiC納米顆粒促進致密化行為，并且它們均勻地分布在HEC樣品的亞結(jié)構(gòu)周圍和內(nèi)部。拉伸試驗表明，當溫度從293 K降至93 K時，HEA和HEC樣品的強度和延展性可以同時增加。TiC納米顆粒在293 K和93 K時顯著促進了HEC強度和延展性的顯著增加，并且HEC的低溫拉伸強度（1506±6.6 MPa）是AM制造的MEA / HEAs報告的最高值。本研究為低溫應(yīng)用設(shè)計強度和延展性良好結(jié)合的材料提供了一條新途徑。

中/高熵合金（MEA / HEA）是一種新開發(fā)的材料類別，在結(jié)構(gòu)材料領(lǐng)域引起了廣泛的興趣。特別是，在HEA系列中首次開發(fā)的等原子CoCrFeMnNi具有優(yōu)越的綜合性能，如出色的室溫和低溫力學性能，耐氫脆性和斷裂韌性。盡管有這些優(yōu)點，CoCrFeMnNi HEA仍然存在一些問題，例如屈服強度相對較低。因此，必須開發(fā)新的途徑來實現(xiàn)具有更好機械性能的高性能面心立方體（FCC）HEA材料，例如制造方法，成分改性或兩者的組合。

目前高熵合金材料的制備方法主要有粉末冶金、電磁懸浮鑄造或真空電弧熔煉以及隨后的冷/熱軋等。然而，使用這些傳統(tǒng)的制造方法很難實現(xiàn)精細的微觀結(jié)構(gòu)和幾何復雜的結(jié)構(gòu)。增材制造（AM）的最新進展為制造高性能金屬材料提供了一條新途徑。作為金屬材料的經(jīng)典激光增材制造（AM）技術(shù)，激光粉末床熔合（LPBF）技術(shù)可以直接獲得具有材料、結(jié)構(gòu)、性能集成的復雜三維（3D）組件。近年來，AM制造HEA的研究課題在AM的研究領(lǐng)域引起了人們的廣泛關(guān)注。除了在制造幾何復雜組分方面的優(yōu)勢外，具有高密度位錯的非均相細胞亞結(jié)構(gòu)的形成在強化和增韌HEA材料方面起著重要作用，通過在AM制造的HEA變形過程中調(diào)節(jié)位錯運動。為了進一步提高CoCrFeMnNi HEA的性能，在基質(zhì)中添加增強劑是一種有效的方法。陶瓷顆粒被認為是強化純金屬材料的絕佳候選者，因為它們具有低密度，高硬度和彈性模量以及非凡的耐磨性，已成功用于增材制造的鐵基復合材料，鎳高溫合金基復合材料和Al金屬基復合材料。然而，迄今為止，很少有作品檢查過由陶瓷顆粒增強的AM制造的MEA / HEA。

低溫環(huán)境對HEA的力學性能提出了更高的要求。通過傳統(tǒng)加工制造的具有FCC結(jié)構(gòu)的HEA通常表現(xiàn)出優(yōu)異的低溫強度和延展性。高熵合金的低溫變形機理有待進一步研究。陶瓷顆粒是提高屈服強度的良好候選者。一些研究檢查了微粒陶瓷顆粒在低溫下增強的Al基復合材料的力學性能，關(guān)于MEA / HEA基復合材料的低溫性能和增強機理的研究從未報道過。

在此，華東理工大學張顯程教授團隊受這些問題的驅(qū)使，選用CoCrFeMnNi HEA為模型材料，并將一小派（2 wt.%）的TiC納米顆粒添加到CoCrFeMnNi基質(zhì)中，以實現(xiàn)強度和延展性的更好組合。探討了TiC納米顆粒對CoCrFeMnNi HEAs在293 K和93 K下印刷時的微觀結(jié)構(gòu)和力學性能的影響。系統(tǒng)地研究非增強材料和增強材料在293 K和93 K下演變的變形結(jié)構(gòu)，以揭示機械性能的差異。通過拉伸試驗和理論計算研究了HEA和HEC在低溫下潛在強化機理的差異。對于HEA樣品，強度和延展性的提高歸因于多個孿生體系在93 K下引起的額外硬化貢獻。當溫度從293 K降至93 K時，HEC樣品的屈服強度增量（344.4 MP）顯著高于HEA（229.0 MPa）。HEA和HEC樣品屈服強度增加的差異歸因于位錯強化和Orowan強化的差異，分別與溫度相關(guān)的熱膨脹系數(shù)和彈性模量有關(guān)。然而，HEC樣品的延展性增加（10.3%）小于HEA樣品（26.4%），因為在HEC樣品的低溫變形過程中不會產(chǎn)生額外的硬化機理。本研究揭示了在室溫和低溫下實現(xiàn)FCC HEA基體復合材料的良好強度-延展性組合。本研究以題“Exceptional strength-ductility combination of additively manufactured high-entropy alloy matrix composites reinforced with TiC nanoparticles at room and cryogenic temperatures”發(fā)表在Additive Manufacturing 上。

鏈接：https://www.sciencedirect.com/science/article/pii/S2214860422003153

TiC納米顆粒均勻分布在AM制備的HEC樣品中，主要沿著細胞亞結(jié)構(gòu)分布。納米顆粒的加入不僅防止了Mn損失，從而具有更好的致密化，而且與純HEA樣品相比，在HEC樣品中產(chǎn)生更好的增強效果。這種效應(yīng)有助于強度的顯著增加（41%），并且在293 K時僅略微降低延展性（10.8%）。

當溫度從293 K降低到93 K時，HEA樣品的強度和延展性同時增加，這歸因于多級變形孿晶（DT）引起的額外硬化機制。HEC樣品的強度顯著增加，從293 K降至93 K，顯著高于HEA。強度增量的差異主要歸因于更高效的位錯強化和Orowan強化機理，這是由于基體與TiC納米顆粒之間的溫度依賴性彈性模量和CTE差異。而HEC樣品的延展性增量小于HEA樣品的延展性增量，這與HEC樣品中不變的顯性硬化機理有關(guān)。

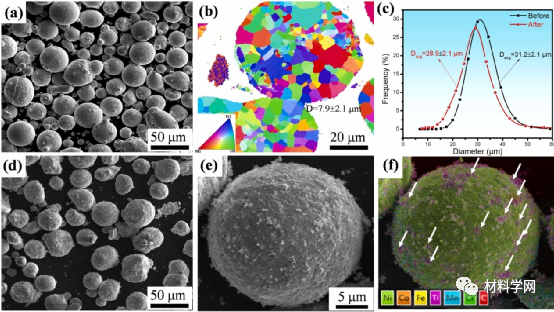

圖 1.粉末特性：（a）和（b）初始HEA粉末的典型形貌和晶粒尺寸，（c）球磨前后HEA粉末的粒度分布，（d）和（e）HEC粉末共混物的典型形貌，（f）HEC的元素分布，表明TiC納米顆粒（用f中的白色箭頭標記）在HEA粉末表面的均勻分布。

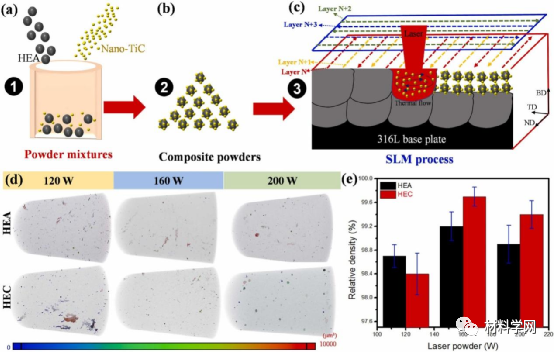

圖 2.。（a-c）復合粉末和LPBF加工的制備過程的圖形表示，包括粉末混合，復合材料粉末和掃描策略，分別，（d）激光功率對HEA和HEC樣品中缺陷分布的影響，（e）激光功率與HEA和HEC樣品相對密度之間的關(guān)系。

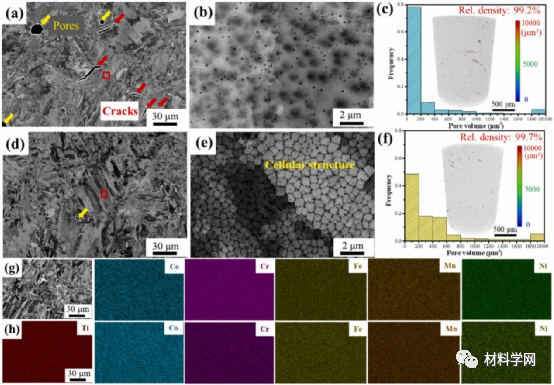

圖 3.沿橫向-法線方向（TD-ND）平面的背散射衍射（BSD）圖像：（a-b）HEA;（d-e）HEC，其中孔隙和裂紋分別用黃色和紅色箭頭標記，分別對HEA和HEC樣品進行（c）和（f）缺陷分析，分別對HEA樣品和HEC樣品進行（g）和（h）EDS分析。

圖 4.沿TD-ND平面的HEA樣品的TEM圖像：（a）細胞亞結(jié)構(gòu)的TEM明場（BF）圖，（b）高角度環(huán)形暗場（HAADF）圖像，（c）納米級包涵體的EDS，（d）對應(yīng)于（b）的細胞亞結(jié)構(gòu)的元素分布圖。

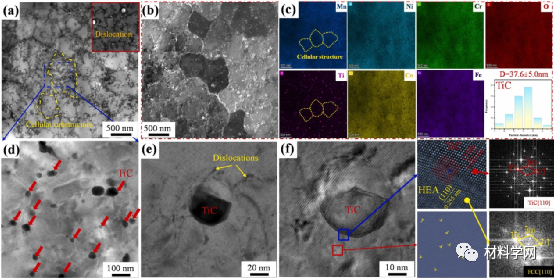

圖 5.沿TD-ND平面對HEC樣品進行TEM分析：（a）細胞亞結(jié)構(gòu)的BF圖像，（b）細胞亞結(jié)構(gòu)的HAADF圖，（c）對應(yīng)于（b）TiC納米顆粒和尺寸分布的EDS圖，（d）來自（a）標記區(qū)域的放大暗場（DF）圖像，表明許多TiC和位錯分布在細胞亞結(jié)構(gòu)的內(nèi)部，（e）和（f）HEA基質(zhì)與TiC納米顆粒之間界面特征的BF圖像，逆快速傅里葉變換（IFFT）圖像表明HEA基質(zhì)和TiC納米顆粒之間存在半相干界面形式以及界面周圍的高密度位錯。

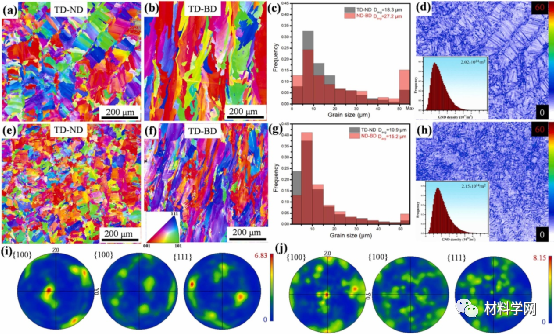

圖 6.EBSD分析顯示HEA（a-d）和HEC（e-h）樣品的晶粒取向，晶粒尺寸分布和幾何必要位錯（GND）：分別顯示HEA和HEC樣品TD-ND平面的逆極點圖（IPF），（b）和（f）HEA和HEC樣品的橫向方向構(gòu)建方向（TD-BD）平面的IPF圖，分別是HEA和HEC樣品的TD-ND和TD-BD平面的晶粒尺寸分布，分別是HEA和HEC樣品TD-ND平面的（d）和（h）GND分布，分別是HEA和HEC樣品TD-ND平面的（i）和（j）極點圖（PF），以及HEA和HEC樣品TD-BD平面上沿<001>，<101>和<111>晶體方向的微觀紋理強度。

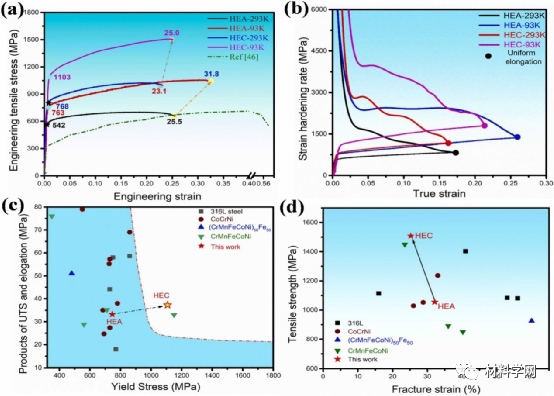

圖 7.HEA和HEC樣品的機械性能：（a）293 K和93 K的工程拉伸應(yīng)力 - 應(yīng)變曲線，（b）真實拉伸 - 應(yīng)變和應(yīng)變硬化速率曲線，（c）屈服強度與HEC樣品的強度和延展性的乘積相比，與其他報道的AM制造的MEA / HEA的乘積相比和一些鋼，在低溫下進行測試，（d）HEC的抗拉強度（UTS）與在低溫下測試的其他AM制造的MEA / HEA和一些鋼測試。

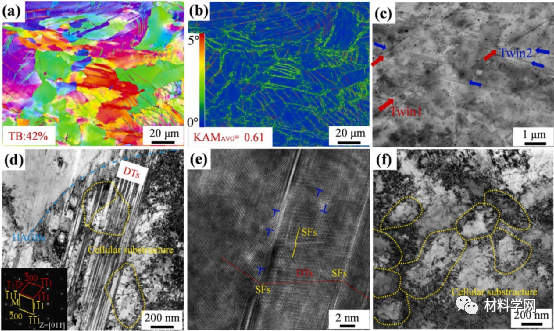

圖 8.HEA樣品在293 K處變形為斷裂后的變形子結(jié)構(gòu)：（a）和（b）IPF和KAM圖（比例尺：0-5°，以及遵循此比例尺的所有后續(xù)KAM數(shù)字），（c）BSD圖像顯示次生萘。兩個箭頭指向主要和次要雙平面，（d）細胞亞結(jié)構(gòu)與DT之間相互作用的TEM BF圖像，（e）DTs的放大圖像，（f）變形后細胞亞結(jié)構(gòu)的BF圖像。

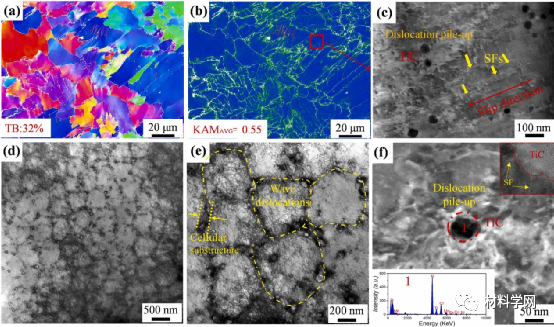

圖 9.HEC樣品在293 K處變形后變形亞結(jié)構(gòu)斷裂：（a）和（b）IPF和KAM圖像表明DTs數(shù)量較少，（c）BF圖像沿滑移方向突出顯示了一些SF，（d-f）細胞子結(jié)構(gòu)周圍變形子結(jié)構(gòu)的BF圖像，表明細胞子結(jié)構(gòu)內(nèi)的波浪形位錯和TiC納米顆粒周圍的位錯堆積是HEC的主要變形模式。f 中的插入物顯示了 TiC/HEA 接口附近存在的一些 SF。

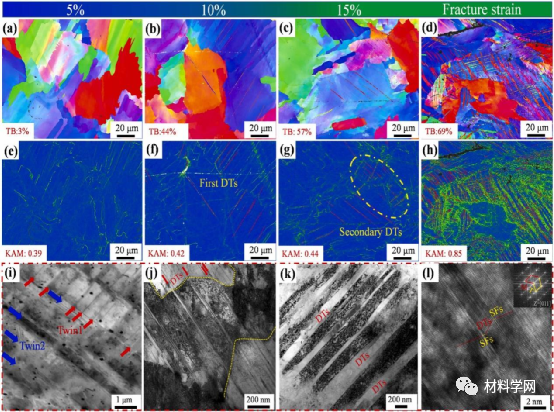

圖 10.HEA樣品中不同應(yīng)變水平下93 K處的變形亞結(jié)構(gòu)：（a-b）IPF分別圖為5%，10%，15%和斷裂應(yīng)變，（e-h）KAM圖分別為5%，10%，15%和斷裂應(yīng)變，（i）BSD圖像顯示斷裂應(yīng)變處的高密度次生萘，（j）和（k）BF圖像在斷裂應(yīng)變處細胞亞結(jié)構(gòu)和DTs之間的相互作用，（l）（j）中 DTs 的放大圖像。

由于摻入了TiC納米顆粒，HEC樣品的綜合機械性能在293 K和93 K下顯著改善。特別是，迄今為止，制備的HEC樣品的低溫拉伸強度在報告的AM制造的MEA / HEA中顯示出最高的值。該研究為低溫應(yīng)用中具有幾何復雜結(jié)構(gòu)的高性能材料的設(shè)計提供了一條新途徑。

免責聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時間聯(lián)系本網(wǎng)刪除。
