<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 北科大《Acta Materialia》:增材制造馬氏體時效鋼的氫脆行為!
    2023-12-04 15:11:43 作者:材料科學(xué)與工程 來源:材料科學(xué)與工程 分享至:

    18Ni(300) 馬氏體時效鋼以金屬間化合物強化的韌性 Fe-Ni 馬氏體為基體,具有超高強度、良好的韌性和加工性能。它被廣泛應(yīng)用于航空、航天和模具等領(lǐng)域。最近,一種典型的金屬增材制造方法--激光粉末熔床(L-PBF)技術(shù)已被應(yīng)用于在這些熔爐中快速成型形狀復(fù)雜的產(chǎn)品。目前,對 L-PBF 18Ni(300) 鋼的研究大多集中在制備和熱處理工藝的優(yōu)化上。然而,作為一種超高強度鋼(UHSS),氫脆(HE)是服役安全中必須考慮的重要潛在風(fēng)險。受復(fù)雜微結(jié)構(gòu)演變的影響,不同時效狀態(tài)下馬氏體時效鋼氫脆(HE)的主導(dǎo)因素并不明確。


    來自北京科技大學(xué)的學(xué)者通過實驗和數(shù)值模擬系統(tǒng)地闡明了這一基本問題。在欠時效和峰值時效狀態(tài)下,彌散相干ω/基體界面和尖銳半相干η-Ni3Ti/基體界面分別充當(dāng)可逆陷阱。它們不同的界面特性決定了兩種狀態(tài)下陷阱密度的差異。陷阱密度越低,氫擴散速度越快,晶格中的氫含量也越高,導(dǎo)致欠時效狀態(tài)下的 HE 最差。在峰值時效狀態(tài)下,最高的陷阱密度緩解了這種情況。在過時效狀態(tài)下,與 η-Ni3Ti/基質(zhì)界面相比,新形成的 Laves-Fe2Mo/ 基質(zhì)界面起到了略深的捕集作用,但界面面積的減少降低了捕集密度,反而加速了氫擴散。即便如此,還原奧氏體對延展性的改善進一步緩解了這種狀態(tài)下的高熱敏感性。相關(guān)文章以“Research on hydrogen embrittlement behavior of L-PBF 18Ni(300) maraging steel by experiments and numerical simulations”標(biāo)題發(fā)表在Acta Materialia。


    論文鏈接: https://doi.org/10.1016/j.actamat.2023.119141

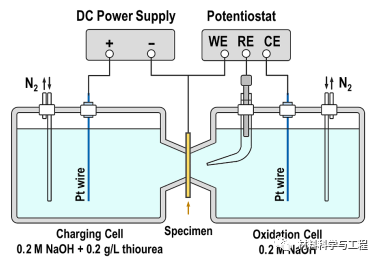

    圖 1. 氫氣滲透測試的實驗裝置示意圖。

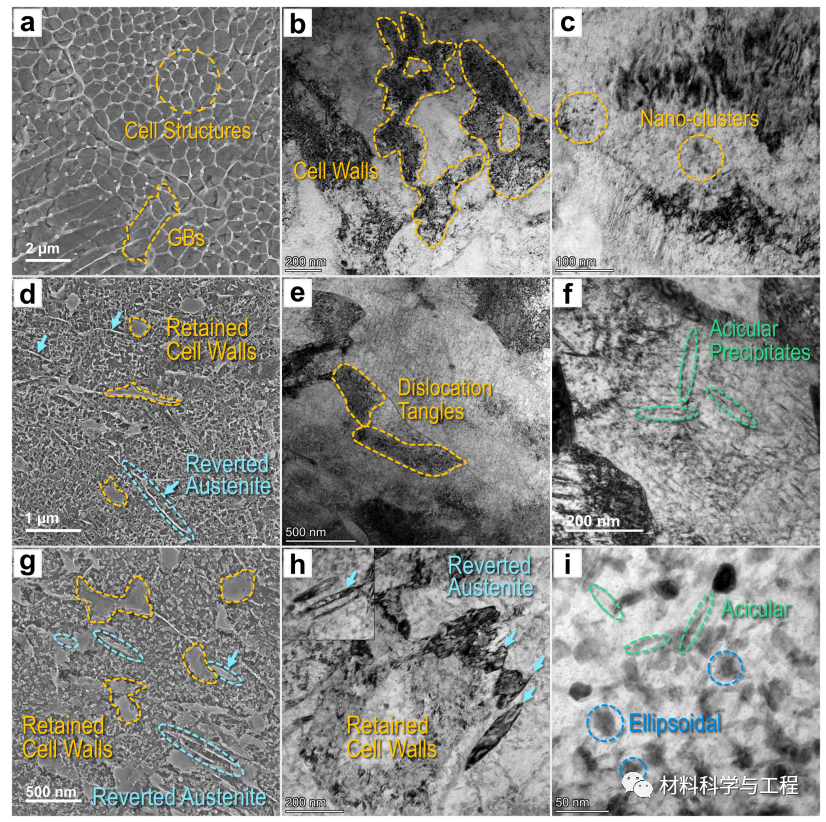

    圖 2. 不同時效狀態(tài)下 L-PBF 18Ni(300) 鋼的微觀組織形態(tài):(a-c)DAT440、(d-f)DAT490、(g-i)DAT540 試樣。圖 2(a、d、g)為二次電子(SE)圖像,其他為 TEM-亮場(TEM-BF)圖像。

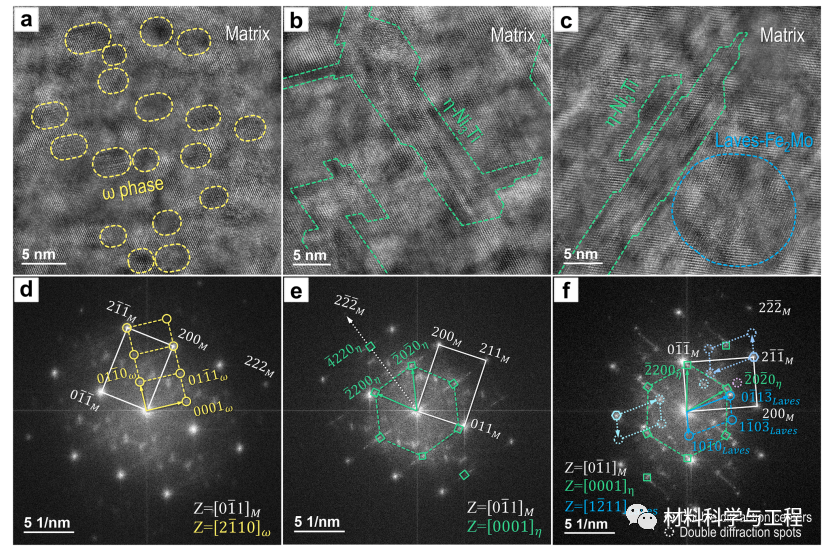

    圖 3. 在不同溫度下時效的 L-PBF 18Ni(300) 試樣中析出物的 HR-TEM 圖像(a-c)和相應(yīng)的 FFT 圖形(d-f):(a、d)DAT440、(b、e)DAT490 和(c、f)DAT540 試樣。

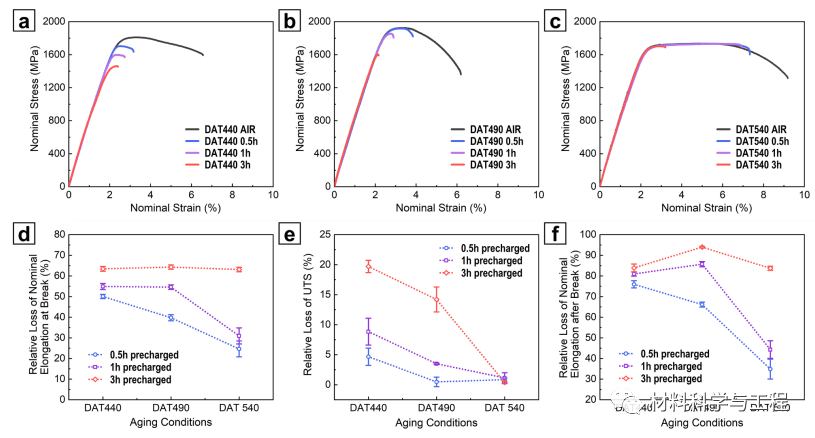

    圖 4. 不同測試條件下的標(biāo)稱應(yīng)變-應(yīng)力曲線(a-c)和用不同方法獲得的高爐易感性指數(shù)(d-f)。

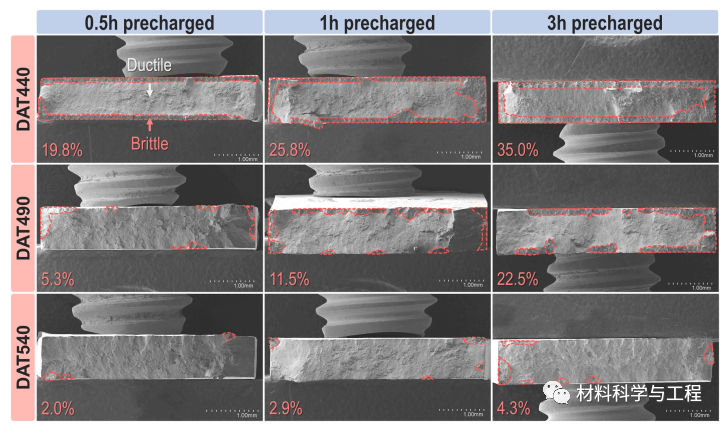

    圖 5. 充氫不同時間的拉伸試樣斷裂面的外觀。圖像中標(biāo)注的百分比表示脆性開裂區(qū)域的面積分?jǐn)?shù)。

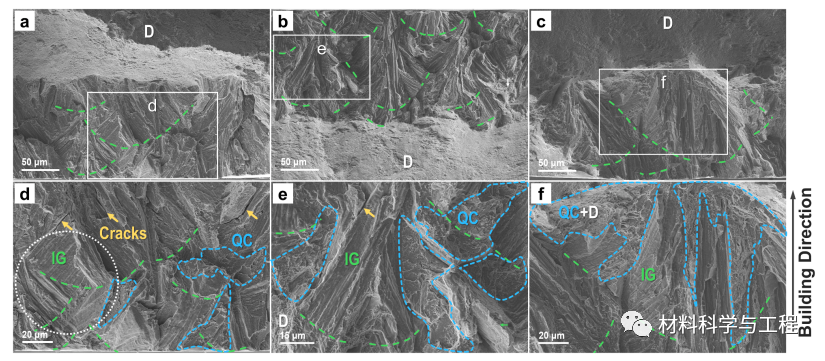

    圖 6. 拉伸試樣(預(yù)充電 3 小時)斷裂表面局部區(qū)域的形態(tài):(a、d)DAT440、(b、e)DAT490 和(c、f)DAT540 試樣,(d-f)圖像(a-c)中局部放大的區(qū)域。

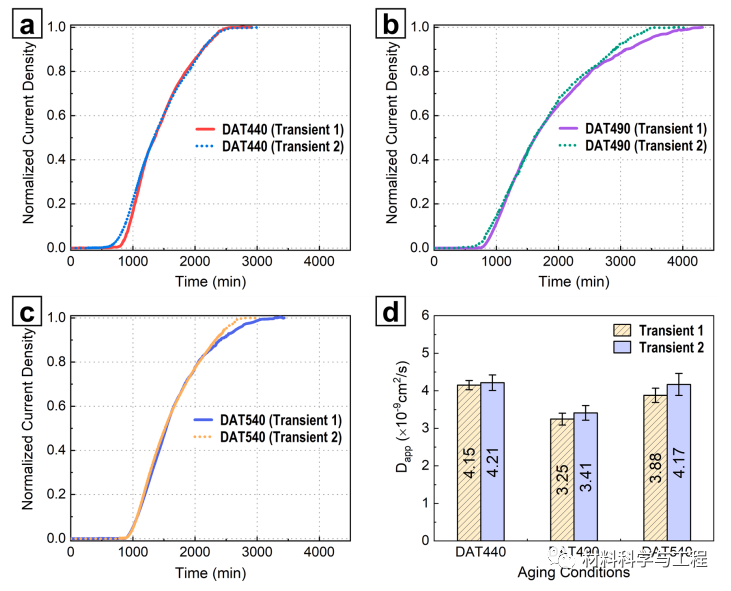

    圖 7. 積聚瞬態(tài)氫滲透曲線(a-c)和測得的表觀擴散系數(shù)(d)。

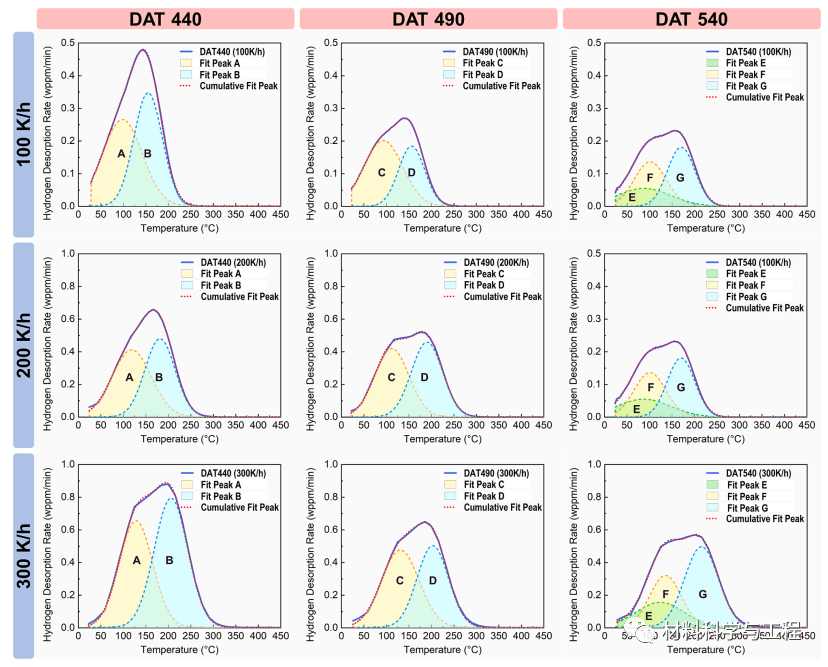

    圖 8. 不同測試條件下的熱解吸光譜(TDS)及其擬合曲線。

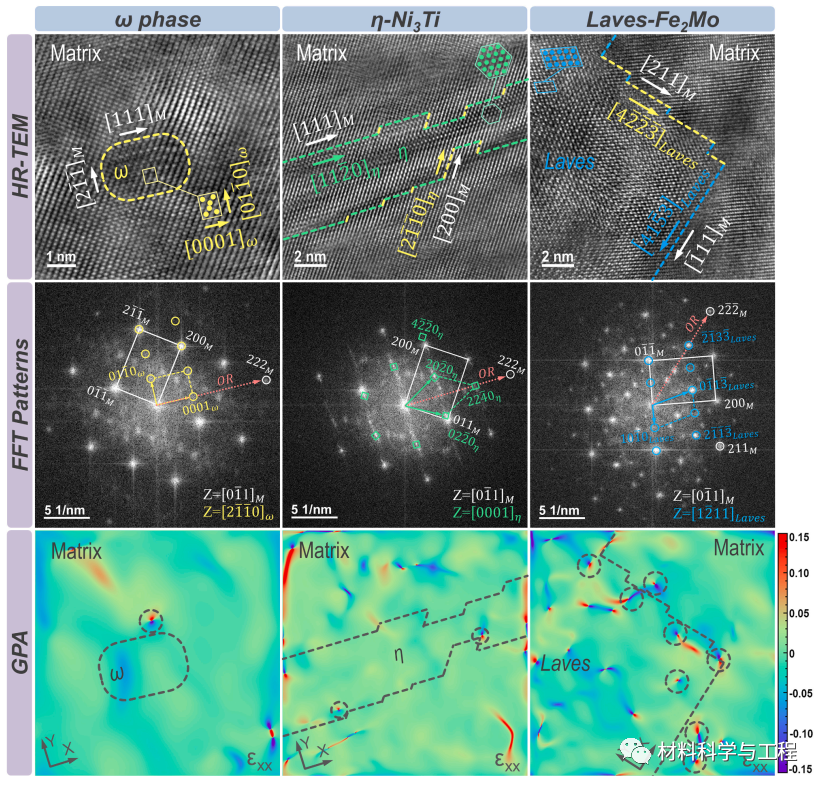

    圖 9. 不同沉淀物/基質(zhì)界面的 HR-TEM 圖像、FFT圖樣和 GPA 結(jié)果。

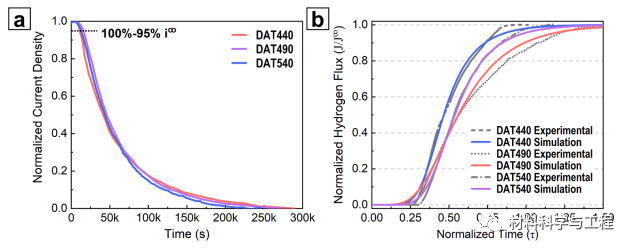

    圖 10. (a) 衰減瞬態(tài)曲線和 (b) 積累瞬態(tài)曲線及其擬合曲線。

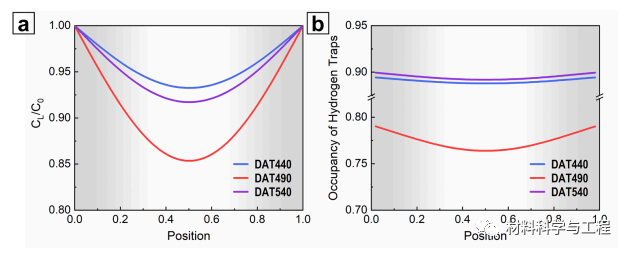

    圖 11. 充電 24 小時的平板試樣中的模擬氫分布:(a)晶格間隙中的歸一化氫含量,以及(b)陷阱占用率。


    本研究關(guān)注了時效溫度對L-PBF 18Ni(300) 鋼 HE 行為的影響。主要結(jié)論如下:(1) 在欠時效狀態(tài)下,彌散的相干ω/基體界面起到了弱陷阱的作用。在峰值時效狀態(tài)下,尖銳的半相干η-Ni3Ti/基體界面由于較高的晶格誤差而成為稍深的陷阱。這種界面性質(zhì)的變化可能決定了兩種狀態(tài)下陷阱密度的不同。(2) 在欠時效狀態(tài)下,最低的陷阱密度導(dǎo)致氫擴散速度最快,晶格中的氫含量最高,從而引起最嚴(yán)重的高熱。在峰值時效狀態(tài)下,最高的陷阱密度緩解了這種情況。(3) 在過時效狀態(tài)下,新形成的 Laves-Fe2Mo/ 矩陣界面比 η-Ni3Ti/ 矩陣界面起著稍深的捕集作用,但界面面積的減少降低了捕集密度,反而加速了氫擴散。即便如此,還原奧氏體改善的延展性進一步緩解了這種狀態(tài)下的高熱敏感性。

    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請第一時間聯(lián)系本網(wǎng)刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 在线播放免费精品 | 一本大道香蕉网站日本 | 亚洲午夜精品久久久中文影院 | 亚洲国产综合性网站 | 最新69国产精品视频免费 | 婷婷爱九月久久夜夜 |
