利用電鍍技術修復零件表面

2017-01-23 17:29:51 作者：本網整理來源：機械加工在線分享至：

    無論是軍用還是民用的機電裝備，在錯綜復雜的環境中運行，都不可避免的會遇到各種各樣的損傷。在自然運行條件下，摩擦損傷是最為常見的一種損傷形式。它實質上是指零件表面在互相接觸運動的狀態下，由于摩擦等因素引起金屬小顆粒逐漸從表面脫落，并造成零件表面材料不斷流失，從而導 致其失去正常效能的一種破壞現象。依據摩擦損傷的具體狀況和現象，又可將其分為粘著磨損、磨料磨損、接觸疲勞磨損、腐蝕磨損、微動磨損、高溫氧化磨損以及沖蝕磨損等形式。對于這一類失效零件，可以考慮在磨損零件表面鍍上一層耐磨合金，恢復零件的尺寸精度和幾何形狀精度，使零件獲得第二次甚至第三次生命。

    一、表面損傷修復的基本途徑

    一般來講，零件表面損傷修復的基本途徑，主要分為兩個階段：一是零件受損表面的修復，二是受損表面尺寸和幾何形狀精度的修復。

    以電鍍技術為基礎的鍍層獲得方法，是修復零件表面最為有效的手段。電鍍是指在含有欲鍍金屬的鹽類溶液中，在直流電的作用下，以被鍍基體金屬為陰極，以欲鍍金屬或其他惰性導體為陽極，通過電解作用，在基體表面上獲得結合牢固的金屬膜的表面工程技術。電鍍能夠改善基體材料的外觀，賦予材料表面的各種物理化學性能，如耐腐蝕性、裝飾性、耐磨性、釬焊性以及導電、磁、光學性能等，具有工藝設備簡單、操作方便、加工成本低、操作溫度低等特點，是表面工程技術中最常用的方法之一。

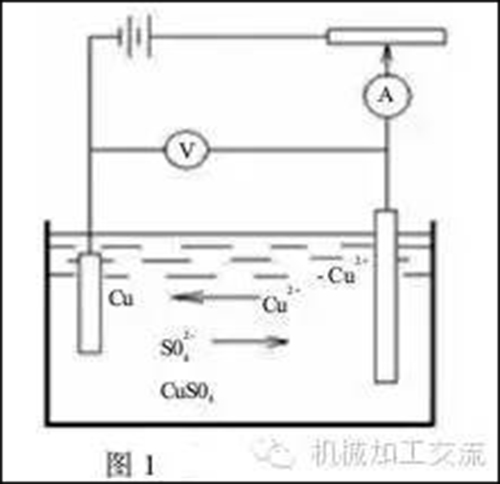

其工作原理如圖1所示。

電刷鍍技術，是在普通鍍槽電鍍技術的基礎上發展起來的一種新型表面工程技術。它采用專門研制的系列電刷鍍?nèi)?液、各種形式的鍍筆和陽極，以及專用的直流電源，依靠包裹著的浸滿溶液的陽極鍍筆，在接陰極工件表面擦拭，使得溶液中的金屬離子在零件表面與陽極接觸的各點上發生放電結 晶，從而獲得鍍層的表面加工方法。

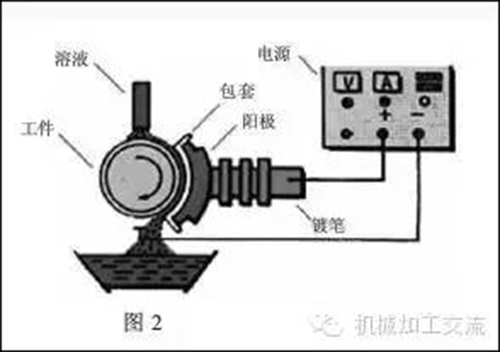

其工作原理如圖2所示。

二、磨損主軸的損傷分析

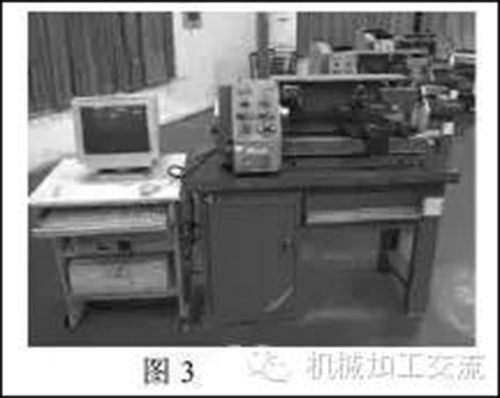

圖3為待修的KD-805數控車編程機床。該機床工作時出現如下狀況：

    （1）噪聲大；

    （2）用卡盤夾持毛坯進行車削加工時，出現較明顯顫動。鑒于以上現象，首先分析為主軸磨損或主軸配合軸承磨損或變形，決定對該機床進行拆卸，以便進一步觀察，做出維修處理。拆卸主軸箱各零件，通過觀察和測量后發現，除主軸發生摩擦損傷外，其他零件均無損傷失效現象。對于數控車床而言，主軸是一個簡單但受力很復雜的關鍵性零件。首先，主軸工作中要承受彎曲、扭轉等應力的綜合作用，要承受沖擊振動，旋轉摩擦副還要承受不斷的摩擦作用，并且主軸與軸承和皮帶輪配合的軸頸尺寸偏小，因此導致其配合接觸面磨損嚴 重。其次，由于主軸與軸承配合為過盈配合，其配合表面不斷受到摩擦力的作用，所以在使用過程中發生自然磨損。另外，在正常工作條件下，有時也由于受周圍環境溫度或介質的作用，使機件的金屬表面逐漸產生磨損，而這種自然磨損是不可避免的正常現象。

    出現磨損后的工作面，不可能達到絕對的平整光滑，而是存在一些微觀凸凹，所以軸與軸承的工作面互相接觸時，其實 際接觸面積將遠遠小于其名義接觸面積，這表明實際接觸面積僅為局部的點接觸。由于上述原因，兩表面相互接觸時，其微觀凸凹不平的地方必然會產生相互嚙合（嵌入）的現象。而且由于實際接觸面積小，所以在接觸緊密的地方，其接觸應力（或稱壓強）就非常大，使受力面的受力方向更加復雜，磨損的速度加快。隨著磨損的加重，主軸轉動時伴隨較明顯振顫，較長的工作時間和較大的工作量，導致磨痕逐漸加深，振顫更加嚴重，表現在噪聲大，加工出的零件偏差滿足不了制造要求，影響了正常的使用。

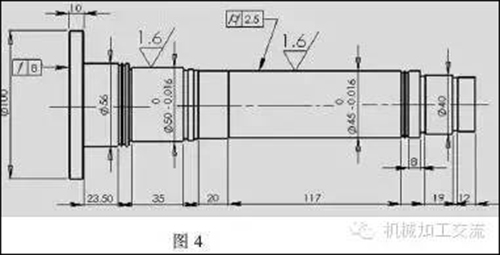

    圖4為用Solid Works 2006建模生成的該主軸零件圖。主軸材質為45號鋼，總長274 mm，與軸承配合面直徑為45 mm。因長期使用，連接皮帶端與軸承配合的工作面出現嚴重磨損（如圖5所示）。推測配合軸頸尺寸應該為Φ45h6，上偏差為0，下偏差為-0.016 mm。一般情況下，當主軸的軸頸不圓度或不柱度大于0.0125 mm，直徑超差0.013～0.015 mm時，就應對其進行修復。而上述指標的平均超差達0.015～0.025 mm，并且其工作性能惡化，轉動時有較嚴重振顫，影響正常工作使用，需要進行及時修復。

    三、磨損主軸的修復過程

    機床主軸出現的上述損傷，有多種修復方案可供選擇，如電鍍、電刷鍍后進行磨削加工等。但根據數種修復方案的比較，結合本單位的維修條件，最后選擇通過電鍍工藝接近并超過原來尺寸，再經磨削加工到原有尺寸，并達到要求公差的方案。實踐證明，修復效果很好。

    維修工藝流程制定及維修操作分為電鍍和磨削兩個步驟進行。

    1、主軸的電鍍工藝

    主軸的電鍍工藝流程及操作過程如下：

    （1）對主軸進行退鉻處理，然后進行修磨，處理后最小尺寸準44.8 mm；

    （2）對主軸進行低溫去應力回火處理，回火溫度190±10 ℃≥4h；

    （3）對主軸鍍鉻，然后進行除氫、磷化和二次除氫處理；

    （4）將主軸磨至尺寸準45.026 mm；

    （5）再次進行低溫去應力回火處理；回火溫度（190± 10）℃≥4h。

    2、主軸電鍍后的磨削工藝

    電鍍后的主軸表面如圖6所示。由于對主軸進行電鍍后磨損面的尺寸變?yōu)闇?zhǔn)45.026 mm，所以要鍍后進行磨削加工，以保證其尺寸滿足要求，與軸承配合良好。

    電鍍后，對主軸進行磨削加工，其操作過程如下：

    （1）用雙頂尖裝夾，將主軸裝夾在磨床上；

    （2）對裝夾主軸進行反復校正，確保消除回轉跳動和端面跳動；

    （3）磨削加工至合理尺寸。

    磨削加工后，測量修復后的主軸受損外圓面尺寸為準44.985 mm，而上文提到的該軸軸徑的偏差范圍是：上偏差為 0，下偏差為-0.016mm。所以磨削加工達到軸承配合公差要求。最后將主軸進行裝配，并對機床進行清理，通電。對修復后的主軸進行較正，結果符合要求。用該機床低速車削一個毛坯后，沒有發生前文提到的現象，修復效果良好。

    四、結束語

    裝備在運行過程中的損傷，是不可避免的，通過有效的技術手段和合理的工藝過程，使損傷得以修復，使其戰斗力或生產力得以恢復，具有非常重要的軍事價值和現實意義。在國外，發達國家都非常重視維修技術的發展，并設有專職的維修管理機構。我國機械設備維修研究和應用，直到上世紀70年代初才進入到一個較快的發展時期。

    利用電鍍技術修復零件表面，恢復零件的使用功能，是機 械維修方法中較為經濟而且非常有效的手段之一，必將在機械維修與再制造領域得到快速發展與普及，并逐步實現鍍層尺寸的可控性、電（刷）鍍專用機床的自動化、電鍍技術與其他表面工程技術（特別是高能束流加工技術，如激光束、離子束等）的復 合等，讓這種表面工程更加具有現實意義以及實用價值。
